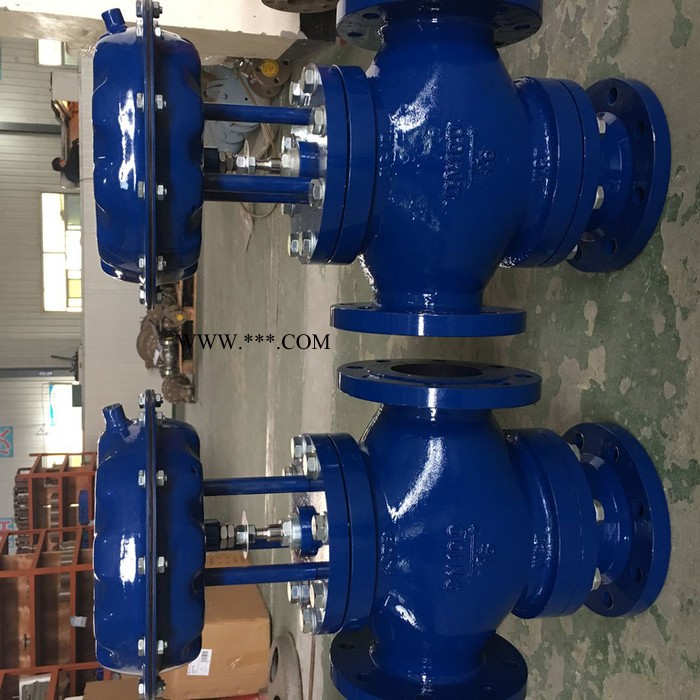

良仪牌ZMQ型气动薄膜切断阀

ZXQ(ZSQ)气动切断阀概述

    ZXQ(ZSQ)型气动薄膜(活塞)切断阀[ZXQ(ZSQ)气动切断阀]采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

    切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种；公称口径范围DN20～200mm。适用流体温度-60℃～450℃。泄漏量等级为Ⅳ级或Ⅵ级。流量特性为快开。

■ ZXQ(ZSQ)气动切断阀特点

﹡切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％、重量可减轻约30％。
﹡阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
﹡阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
﹡平衡型阀内件，提高了切断阀的许用压差。
﹡波纹管密封对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
﹡活塞式执行机构，操作力大，使用压差大。
