| 类型(通道位置) | 二通式 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸钢 |
| 产地 | 浙江 |
| 工作温度 | 常温 |
| 公称通径 | 15-100 |
| 规格 | DN80,DN65,DN50,DN25 |
| 结构形式 | 薄膜式 |
| 类型 | 切断阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用范围 | 液压系统 |
| 适用介质 | 气体 |
| 形态 | 柱塞式 |
| 用途 | 切断 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 品牌 | 茂宏 |
| 型号 | ZQGP |
| 加工定制 | 是 |
手机；18248487182
电话；0571-61715835

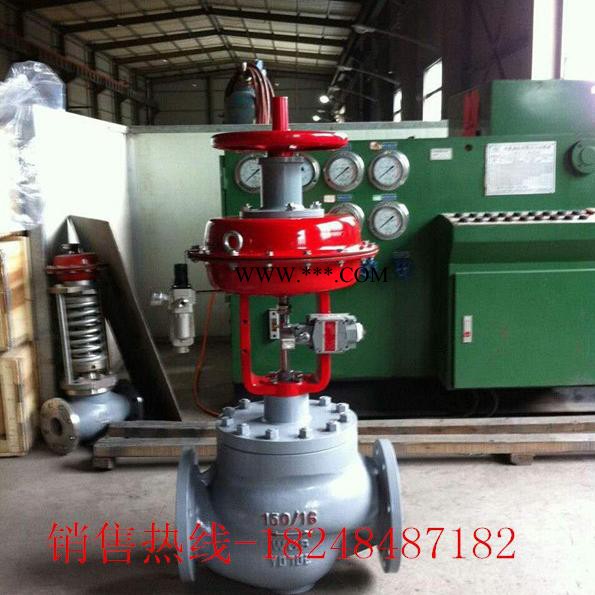

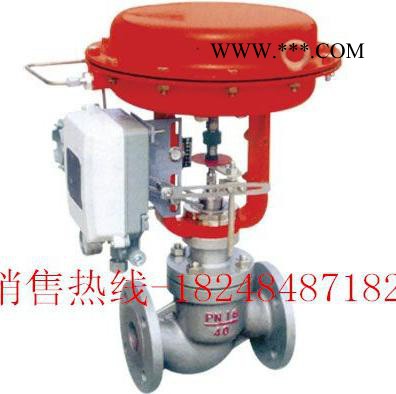

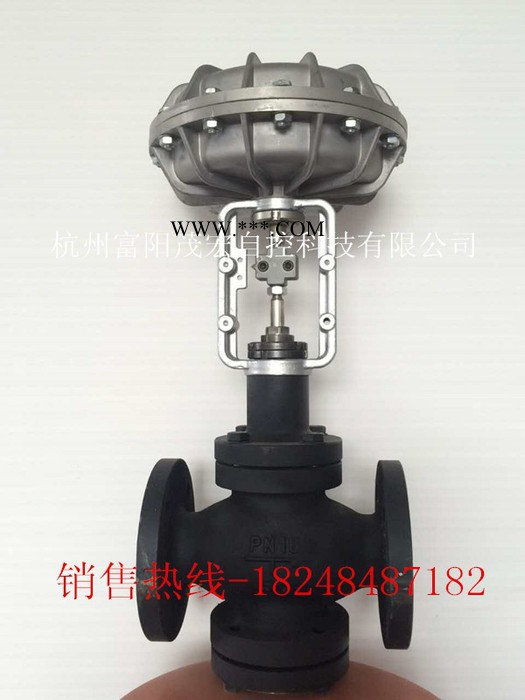

产品名称：ZQGP气动快速切断阀
| ZMQ/ZSQ系列气动切断阀是由气动单元组合仪表中的执行单元。它按照控制系统或调节仪表来的信号,直接控制被调介质的切断和流通,达到对压力流量温度或液位等参数的自动控制。 该系列产品具有结构简单精巧、自重轻、使用维修方便、防火隔爆、开启迅速能做到无泄漏，因此广泛用于石油、化工、冶金、制药、造纸、印染等行业的生产过程自动控制系统中。本系列产品有ZMQ型（气动薄膜切断阀系列）ZSQ-III型（气动活塞式切断阀）等系列产品公称压力等级有PN（Mpa）1.6、4.0、6.4；阀体口径范围DN（mm）15 ~ 200；泄漏量标准有III级、IV级、V级、VI级；适用流体蒸汽、水、可燃气体等。该系列产品有多种规格可供选择。 | |||||
|
主要零件材料
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要零件 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
| 垫片 | 增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片 | |||
| O型密封圈 | 耐油橡胶 | |||
| 弹簧 | 60Si2Mn | |||
| 推杆 | 2Cr13 | |||
| 手轮 | HT200 | |||
| 适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 适用温度 | 硬密封：-30～+450℃软密封：-30～+180℃ | |||
主要技术参数
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 公称压力MPa | 1.6；4.0；6.4 | ||||||||||
| 行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快开 | ||||||||||
| 执行器型号 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
| 作用形式 | 单作用型/双作用型 | ||||||||||
| 气源压力MPa | 0.4-0.7 | ||||||||||
| 泄漏量 | 软密封:O泄漏；硬密封：10-5×阀的额定容量 | ||||||||||
| 切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
外形尺寸
| DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
| PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
| 25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
| 40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
| 50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
| 65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
| 80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
| 100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
| 150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
| 200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
订货须知
1.产品型号与名称2.公称通径DN(mm 3.公称压力4.流量特性要求5.阀体材质及阀内件材料
6.介质种类和温度范围7.阀前后压力(压差) 8.密封形式9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
以上价只作参考，实际价格由使用工况决定！！！
