| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 规格 | 100 |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 密封材料 | 不锈钢 |
| 适用介质 | 水、油 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 零部件及配件 | 执行器 |
| 压力环境 | 1.6Mpa |
| 类型(通道位置) | 二通式 |
| 品牌 | pov |
| 型号 | PLVD671X |
联系电话：
021-50343787 吴志华www.polovovalve.com

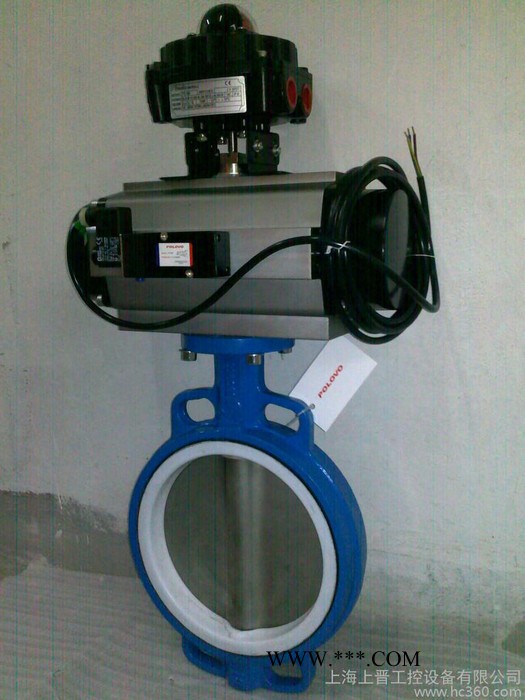

POv是法国**的控制阀门制造商之一，也是世界流体过程工业**。产品以独特的设计**的品质、精湛的制造工艺、近乎**的运行可靠性，为全球使用者提供**优质的服务。 主要有气动阀、电动阀、止回阀、电磁阀、调节阀等控制阀门，在控制阀的研究、开发与生产制造上有丰富的经验和独特的设计特点。产品广泛应用于水处理设备、环保工程、电站、钢铁工业、石油、化工、纺织印染、煤矿、电子、汽车、供热制冷、制药、市政、造船、冶金、轻工等领域。气动蝶阀 D671F

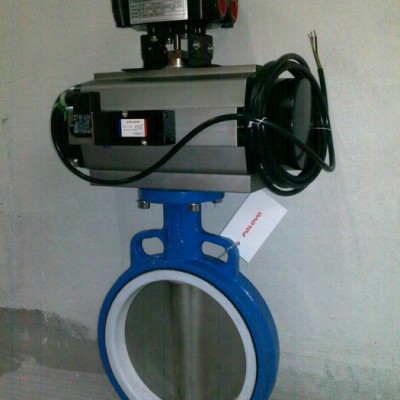

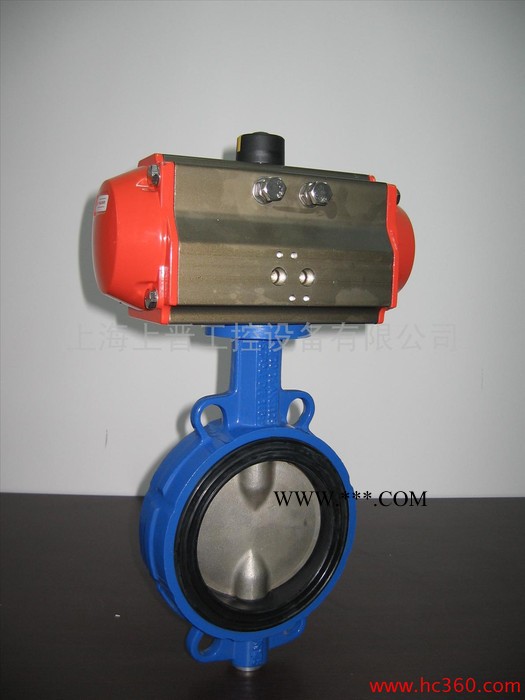

POv 气动蝶阀特点 气动蝶阀阀板采用的是双段轴，上下分段的技术。阀板的中间部位没有高高凸起的轴梁，因而减少了阀板开启后在通道中间的阻挡面积。此轴比一般的阀轴稍粗，耐压力更强，阀板与轴的连接更稳固。阀座采用的靠背硫化橡胶的技术，当过干燥的气体和粉体时不易损坏阀座。不适用于有颗粒和温度偏高的工艺介质中 ■不锈钢阀板+PTFE阀座 阀板精密造
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准 ◇气动蝶阀 参数 D671F 驱动 | 压缩空气5～7bar(可带手轮) | 公称通经 | 50～1200mm(可定做25、32、40) | 公称压力 | 1.0～1.6MPa | 适用温度 | EPDM:-29～+120℃ | PTFE:-40～+130℃ | 连接方式 | 对夹 | 阀结构 | A型、LT型 | 阀体材质 | 铸铁、碳钢 | 阀板材质 | 304、316、尼龙板、铸铁镀镍 铝青铜(过海水) | 阀座材质 | EPDM、NBR PTFE | 适用介质 | 水及液体类介质 | 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
◇气动蝶阀 附件选项 D671F 回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410) 电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2 三联件：可对气源稳压、过滤、气缸加润滑油 YT-200 手轮机构：转动手轮机构，可实现手动开、关阀 电气定位器：输入4～20mA信号,实现阀门调节功能 备注: 气缸参数请另参考所选配的气动执行器资料 ◇气动蝶阀 标准 D671XF 设计依据
Design reference | GB标准 | 设计标准
Design standrd | GB12238 | 结构长度
Face To face | 对夹连接
Wafer connecting | GB12221 | 对夹法兰尺寸
Wafer Flange Size | GB12221 | 试验和检验
Test＆inspection | JB/T9002 |
◇气动蝶阀 零部件材料 D671F
序号
NO | 零件名称
Accessory name | 材质
Material | | Z | C | P | | 1 | 阀座
Seat | 橡胶
Ruber | | 2 | 圆柱削
Straight Pin | 45钢
45 Steel | 不锈钢
Stainless Steel | | 3 | 蝶板
Butterfly Plate | 灰铸铁镀硬铬
Grey Cast-iron Hard Chrome Plating | 碳钢或不锈钢
Simple Steel or Stainless Steel | 不锈钢
Stainless Steel | | 4 | 阀体
Body | 灰铸铁
Grey Castlron | 碳钢
Simple Steel | 不锈钢
Stainless Steel | | 5 | 螺柱
Stud | 35钢
35 Steel | 碳钢
Simple Steel | 不锈钢
Stainless Steel | | 6 | 阀杆
Stem | 45钢
45 Steel | 不锈钢
Stainless Steel | | 7 | 键
Key | 45钢
45 Steel | 不锈钢
Stainless Steel | | 8 | 衬套
Bushing
| 铜基粉末冶金
Copper base Powder metallurgy | | 9 | O形圈
O Ring | 橡胶
Ruber | | 10 | 气动装置
Pneumatic Device | | | 11 | 位置指示器
Location lndicator | 塑料
Plactic |
◇气动蝶阀 外形尺寸图 D671F ◇气动蝶阀 尺寸数据 D671F
|
