| 材质 | 铸钢 |
| 产地 | 江苏 |
| 额定流量 | 255 |
| 阀座直径 | 100 |
| 公称通径 | 100 |
| 连接形式 | 法兰 |
| 流量 | 120 |
| 气缸直径 | 160 |
| 驱动方式 | 气动 |
| 温度 | 80 |
| 系数 | 12 |
| 行程 | 12 |
| 压力 | 1.6 |
| 用途 | 截止 |
| 类型(通道位置) | 直通式 |
| 品牌 | 泰科 |
| 型号 | ZSQP |

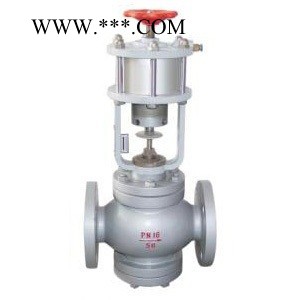

概述ZSQP、M、Q气动活塞式切断阀，由气动活塞执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。技术参数和性能阀体
| 型式 | 直通铸造球型阀、三通铸造球型阀 |
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200mm |
| 公称压力 | PN1.6、4.0、6.4MPa |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
| 阀芯型式 | 单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通） |
| 流量特性 | 快开 |
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
执行机构
| 型号 | 活塞式执行机构 |
| 供气压力 | 3～5bar |
| 环境温度 | -30～+70℃ |
阀作用型式
| 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
额定流量系数Kv、额定行程、泄露量、允许压差
| 公称通径DN（mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 流量系数Kv | 单座、三通 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
| 套筒 | | | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 600 |
| 额定行程L(mm) | — — 8 | 12 | 20 | 25 | 40 |
| 泄露量l/h | 硬密封 | 单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 |
| 软密封 | VI级 |
| 允许压差(Mpa) | 单座、三通 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.6 | 0.69 | 0.39 |
| 套筒 | 6.4
|
