OQDQ421F 电磁动紧急切断阀

行程	其他
阀座直径	其他mm
压力	其他mPa
气缸直径	其他
流量	其他
温度	其他℃
系数	其他
工作温度	-40℃~+80℃
试用介质	液化石油汽
材质	铸钢 不锈钢
额定流量	其他
公称通径	DN25-80
公称压力	2.5MPa
驱动方式	电磁
品牌	其他
型号	OQDQ421F
加工定制	是

一、OQDQ421F电磁动紧急切断阀--用途



OQDQ421F电磁动紧急切断阀分单作用式与双作用式，能够实现远距离控制启闭，启用仅需按一下控制按钮，其余事项均在指定时间内自动完成，单钮安全启闭设置急停按钮，确保操作安全，如加装远程信号反馈系统，可于远距离控制室直接获悉阀门运行状态。



二、OQDQ421F电磁动紧急切断阀--性能规范

规格 (DN)	公称 压力 (Mpa)	密封 试验 压力 (Mpa)	工作 温度 (℃)	适用   介质	控制气缸部分			电 源
					阀瓣 开启 高度 (mm)	使用 介质	阀瓣开启 时最大气 压(Mpa)
25	2.5	2.75	-40℃~+80℃	液化石油汽	15	氮气	0.6MPa	-AC220/DC24
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
250	2.5	2.75			90		0.6MPa

    三、OQDQ421F电磁动紧急切断阀--主要零件材料：

零件名称	材料
阀体	WCB
阀体密封圈	四氟
阀瓣	2Cr13
油缸/气缸	25#钢/球墨
弹簧	4Cr13/60Si12mn
活塞	2Cr13

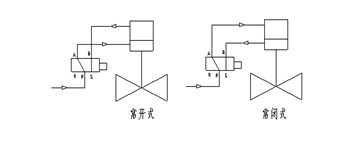

  四、作用原理及结构说明：   1、单作用式工作原理：阀门在无外压力操作情况下，阀瓣处于常闭状态，在管道或贮罐系统上使用时，靠电源和气源的压力将阀门打开，在气路的压力使用下阀门处于开启状态，当需要关闭阀门时，可将电源或气源压力泄掉，阀门即自动关。   2、阀瓣关闭时，压力是依靠打开泄压阀来实现。   3、常开式可采用单作用代替或按要求订做。   4、双作用式工作原理：当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门开启，切断换向阀电信号，使活塞反向运动使阀门关闭，这种阀门配置称为常闭式。反之，要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现(见下图)

五、主要外形尺寸和连接尺寸(参照构图)：

DN	D	D1	D2	b	F	z-Ф
25	115	85	65	16	2	4-Ф14
40	145	110	85	18	2	4-Ф18
50	160	125	100	20	3	4-Ф18
80	195	160	135	22	3	8-Ф18

六、保管、安装及使用的注意事项： 1、阀门通路两端必须加防护盖，存放在干燥、通风的室内，如长期存放应经常检查，防止锈蚀； 2、阀门在安装前不要拿掉防尘盖，使阀内无污物存在； 3、阀门可安装在水平或垂直的管道上使用，安装时去掉防尘盖，管路先用空气吹干净，以免污物带进阀腔内； 4、阀门每天放12-14小时后，在系统不工作时应及时将阀瓣关闭，避免弹簧长期压缩，降低阀门长期使用的可靠性。
