| 公称通径 | DN15-DN400（mm） |
|---|---|
| 温度 | 常温 |
咨询电话：18058751880

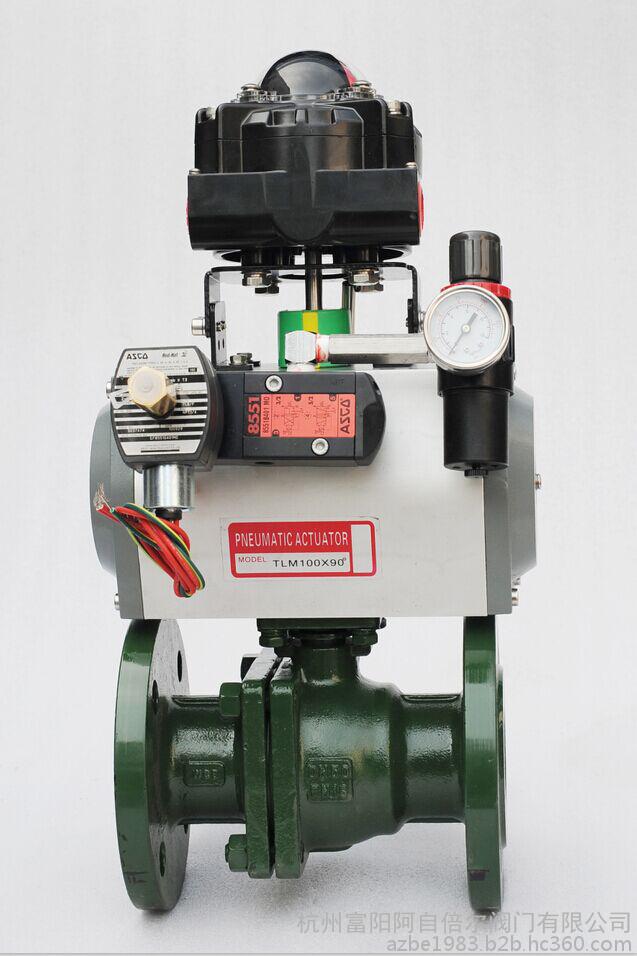

气动O型球阀产品概述
气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重 量轻、操作方便等优点，可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中气动O型球阀、ZSHO气动O型切断球阀采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
■结构原理
该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力**小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
■使用原理
执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力， 使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，改变阀的流通面积，达到改变通过阀内介质流量目的。
■技术参数
公称通径：DN15-DN300
额定流量系数：Kv 20-8500
作用方式 双作用；单作用；气开式(K)；气关式(B)
公称压力：PN(Mpa) 1.6-6.4
转角范围 ：0～90。
固有流量特性： 快开
工作温度：t(℃) -20～160
气源压力：Ps(Mpa) 0.3～0.6
法兰尺寸、型式 ：PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)
