标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 常温 |
公称通径 | DN15-DN200 |
连接形式 | 法兰 |
流动方向 | 双向 |
驱动方式 | 蒸汽 |
适用介质 | 蒸汽 |
形态 | 隔膜式 |
种类 | 脉冲式 |
零部件及配件 | 阀体 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 上海阀门 |
型号 | ST |

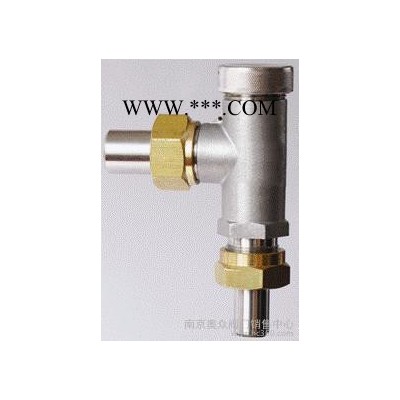

ST可调恒温式蒸汽疏水阀 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
结构原理 ST系列可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混合物,利用其对温度的热胀冷缩及状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。 主要技术参数 公称压力PN:0.8、1.0、1.6、2.5、4.0Mpa 公称通径DN:15、20、25、32、40、50、65、80、100mm 排水温度:A组 65~100℃ B组 95~135℃ C组 130~165℃ 漏气率:0.5%以下 寿命:10000小时以上 使用温度:80~450℃ 连接方式三种:(1)ST为螺纹角式 (2)STB为螺纹直通带过滤器 (3)STC为法兰直通带过滤器 主要外形及连接尺寸
|
