| 连接形式 | 法兰 |
|---|---|
| 种类 | 液体膨胀式 |
| 公称通径 | 40（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 零部件及配件 | 配件 |
| 形态 | 膨胀式 |
| 材质 | 不锈钢 |
| 品牌 | 申欧 |
| 型号 | CS44F-16P-DN40 |

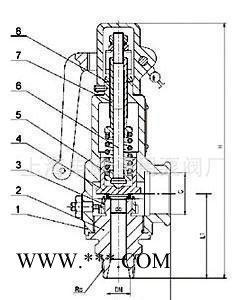

型号 | 公称通径DN（mm） | A | B | C | 型号 | 公称通径DN（mm） | L | H | D | D1 | D2 | b | f | Z-Φd |
CS14F H-16/25/40C | 15 | 170 | 88 | 35 | CS44F H-16/25/40C | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | ||
25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | ||
32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | ||
40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | ||
50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
型号 | 公称通径DN（mm） | A | B | C | 型号 | 公称通径DN（mm） | L | H | D | D1 | D2 | b | f | Z-Φd |
CS14F H-16/25/40C | 15 | 170 | 88 | 35 | CS44F H-16/25/40C | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | ||
25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | ||
32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | ||
40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | ||
50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
