| 品牌 | 安业 | 型号 | D641/71X |
| 材质 | 碳钢 | 连接形式 | 法兰 |
| 结构形式 | 偏置板式 | 适用介质 | 水 |
| 压力环境 | 常压 | 工作温度 | 常温 |
| 标准 | 国标 | 流动方向 | 单向 |
| 驱动方式 | 气动 | 零部件及配件 | 执行器 |
| 用途 | 安全 | 类型(通道位置) | 二通式 |
| 口径 | DN600 | 公称通径 | 600 |
| 安装尺寸 | 600 | | |
气动快速煤气切断阀-液动快速煤气切断阀--公司主导产品有**的超耐磨、超耐高温的特种阀门，通用阀门有闸阀、蝶阀、截止阀、球阀、止回阀、安全阀、减压阀、旋塞阀、柱塞阀、调节阀、针型阀、排气阀、水力控制阀、紧急切断阀、天然气阀门、液化气阀门、衬氟阀门等，采用的标准有GB、API、JIS、ANSI、BS、DIN。公司的生产设备精良，技术力量雄厚，检测手段齐全。严格的体系管理，**可靠的产品，特别是CAD、CAPP阀门设计中心，三维立体模拟制造，试验系统，以及不断的产品创新，使公司在行业中崛起。公司秉承现代企业先进的管理模式，依托高新技术优势和上海的地理优势，遵循“追求无止境”的理念，坚持“质量为本，顾客至上”的宗旨，视产品质量和信誉为生命，愿竭诚为顾客提供**的产品和热情周到的服务。
结构特点及用途： 本系列蝶阀是在吸收国内外先进技术的基础上，根据用户的实际工况而设计的新一代快速切断蝶阀。其特点（1）采用橡胶密封圈，密封性能好，无泄漏；（2）采用双偏心锥形密封结构，采用越大越紧的密封机构及密封副磨损自动补尝功能：（3）采用双作用气缸推动，启闭力矩大、动作速度快，阀门启闭迅速，流阻损失小。（4）气缸采用缓冲设计，提高了使用寿命；气缸上装有消声器，以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。 主要性能： 公称压力：0.10MPa
强度试验压力：0.15MPa
密封试验压力：0.11MPa
适用温度：≤200℃
适用介质：加热炉煤气、高炉煤气、转炉煤气等
单程启闭时间：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒
要主零件材料： | 零件名称 | 阀体、蝶板 | 密封圈 | 阀座 | 填料 | | 材料 | 碳钢 | 橡胶 | 不锈钢 | 石墨盘根、柔性石墨 |

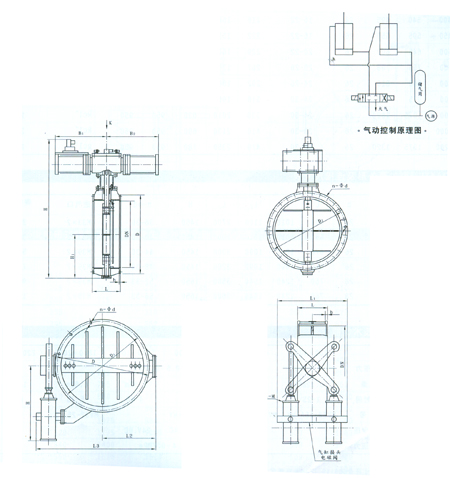

KD647X-1型主要外形及连接尺寸表 | DN | D | D1 | b | n-φd | L | H | H1 | B1 | B2 | 进气口 | 参考重量 | | 200 | 320 | 280 | 22 | 8-118 | 152 | 1240 | 250 | 480 | 480 | Rc1/2″ | 350 | | 250 | 375 | 335 | 24 | 12-18 | 165 | 1300 | 275 | 480 | 480 | Rc1/2″ | 420 | | 300 | 440 | 395 | 24 | 12-22 | 178 | 1380 | 300 | 650 | 650 | Rc1/2″ | 500 | | 350 | 490 | 445 | 24 | 12-22 | 190 | 1440 | 326 | 650 | 650 | Rc1/2″ | 600 | | 400 | 540 | 495 | 24 | 16-22 | 216 | 1500 | 350 | 650 | 650 | Rc1/2″ | 800 | | 450 | 595 | 550 | 26 | 16-22 | 222 | 1550 | 375 | 780 | 400 | Rc3/4 | 1000 | | 500 | 645 | 600 | 26 | 20-22 | 229 | 1600 | 410 | 780 | 400 | Rc3/4 | 1200 | | 600 | 755 | 705 | 26 | 20-26 | 267 | 1700 | 460 | 780 | 400 | Rc3/4 | 1410 | | 700 | 860 | 810 | 26 | 24-26 | 292 | 1800 | 510 | 950 | 500 | Rc3/4″ | 1550 | | 800 | 975 | 920 | 26 | 24-30 | 318 | 1900 | 570 | 950 | 500 | Rc1″ | 1650 | | 900 | 1075 | 1020 | 26 | 24-30 | 330 | 2010 | 630 | 950 | 950 | Rc1″ | 1825 | | 1000 | 1175 | 1120 | 26 | 28-30 | 410 | 2130 | 680 | 950 | 950 | Rc1″ | 2130 | | 1200 | 1375 | 1320 | 26 | 32-30 | 470 | 2350 | 780 | 950 | 950 | Rc1″ | 2520 |
KD647X-1型主要外形及连接尺寸表 | DN | D | D1 | b | L | L1 | L2 | L3 | H | n-φd | 进气口 | 参考重量 | | 1400 | 1575 | 1520 | 26 | 530 | 1010 | 1100 | 2700 | 1450 | 36-30 | M33×2 | 3150 | | 1600 | 1790 | 1730 | 26 | 600 | 1010 | 1010 | 2800 | 1450 | 40-30 | M33×2 | 3870 | | 1800 | 1990 | 1930 | 26 | 670 | 1090 | 1090 | 3000 | 1450 | 44-30 | M39×2 | 5640 | | 2000 | 2190 | 2130 | 26 | 760 | 1090 | 1090 | 3200 | 1450 | 48-30 | M39×2 | 7320 | | 2200 | 2405 | 2340 | 28 | 760 | 1240 | 1540 | 3500 | 1650 | 52-33 | M39×2 | 9300 | | 2400 | 2606 | 2540 | 28 | 760 | 1240 | 1640 | 3600 | 1650 | 56-33 | M39×2 | 10700 |
气动装置、电磁阀技术性能 | 公称通径（mm) | | 200-400 | 450-700 | 800-1200 | 1400-1600 | 1800-2000 | 2200-2400 | | 气动装置参数 | 气源压力 | 0.5-0.7MPa | | 耗气量 | 0.12 | 0.2 | 0.3 | 0.53 | 0.82 | 1.01 | | 切断时间 | 1-2S | 2-3S | 3-4S | 4-6S | 5-7S | 6-8S | | 电磁阀参数 | 型号 | MVS2-15A-WY | MVS2-20A-WY | MVS2-15A-WY | MVS2-25A-WY | MVS2-25A-WY | | 电源电压 | 220V.AC. 24V.DC | | 气源压力 | 0.4-0.7MPa |
|
