| 标准 | 德标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN500（mm） |
| 规格 | DN15 |
| 结构形式 | 双偏心密封蝶阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 蒸汽,水 |
| 形态 | 柱塞式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 低压 |
| 类型(通道位置) | 直通式 |
| 品牌 | boilz |
| 型号 | TYP300 |
| 加工定制 | 是 |

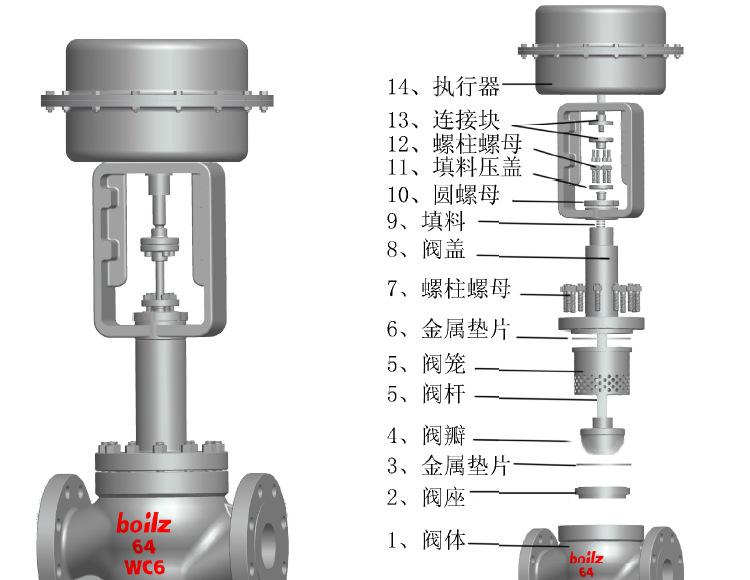

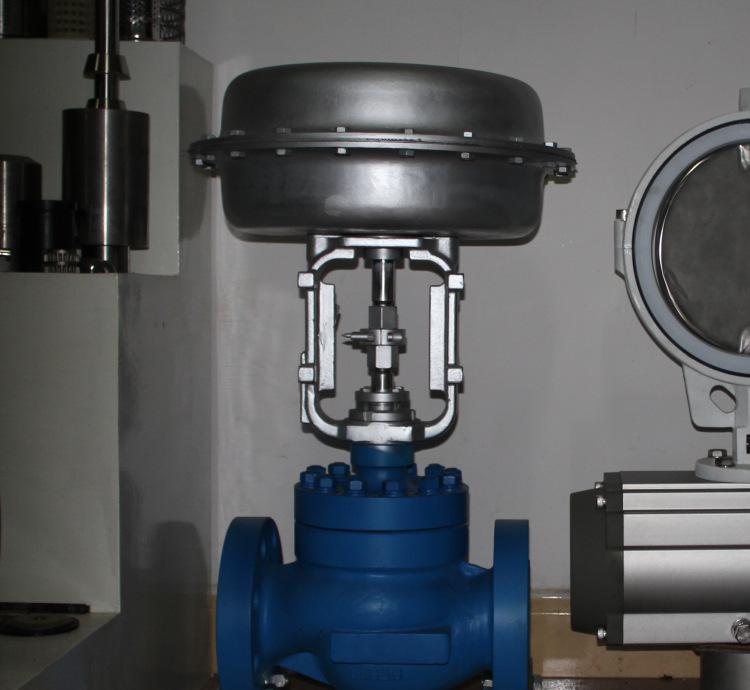

单座调节阀（型号TYP300）
TYP300单座调节阀是一种高性能的单座调节阀，适用于液体压差不超过3MPa的压差场合。
坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。阀体呈S流线通道，压降损失小，流量大，可调范围广。
TYP300单座调节阀配用多弹簧式薄膜执行机构、电动执行机构、结构紧凑、输出力大。
产品符合GB/T4213-2008，DIN和ANSI标准。
型 式：直通单座

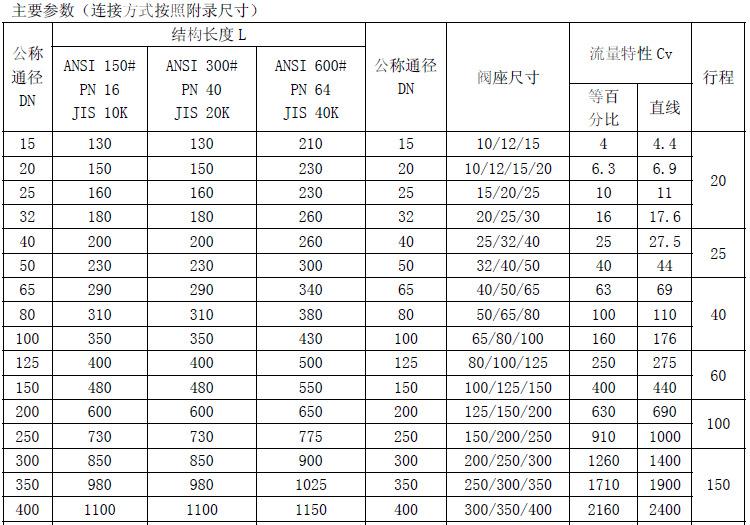

公称通经：DN15-DN500mm

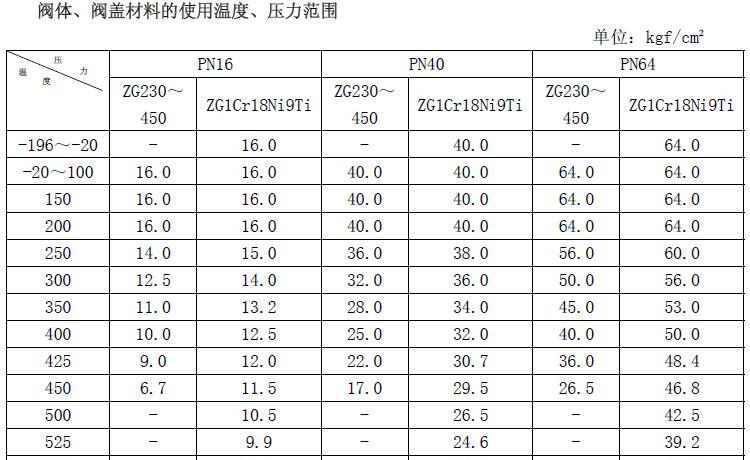

公称压力：ANSI125，150，300，600，JIS10，
16，20，30，40K,PN1.6，4.0,6.4MPa
连接方式：法兰，FF,RF,RJ和LG,按JISB2201或ANSI B16.5和JB/T79.1 凸面，
JB/T79.2 PN4MPa 焊接 嵌接焊SW。

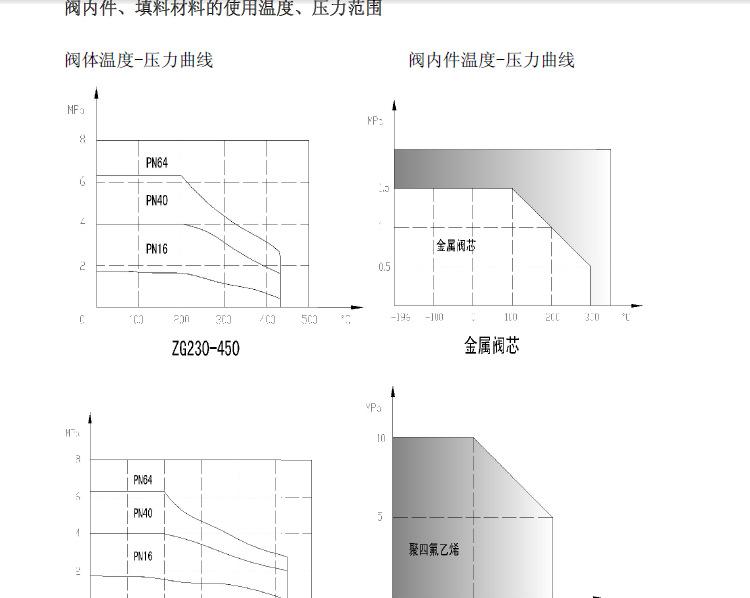

适用温度：常温型：-17~230℃伸长型：阀盖-45~190℃，230~560℃；
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石墨。

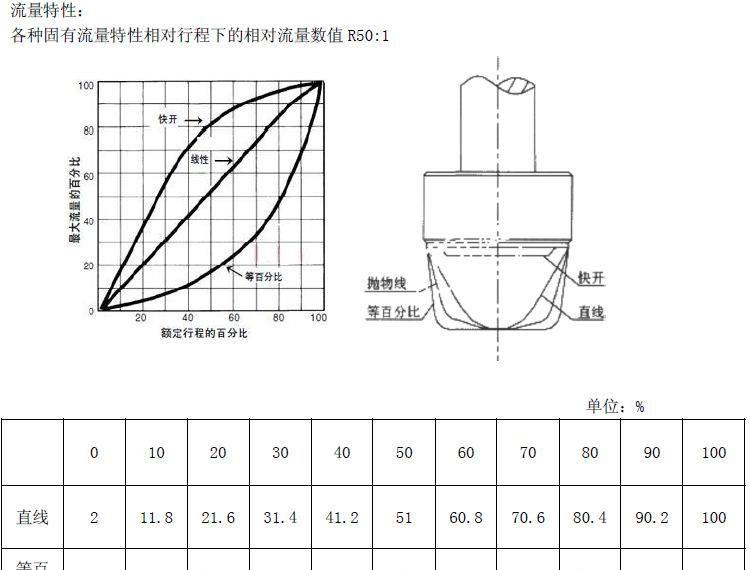

流量特性：等百分比特性和线性特性
执行机构
型 式：多弹簧式薄膜/活塞执行机构、电动 膜片材料：乙丙橡胶夹尼龙
供气压力：0.02~0.45MPa 环境温度：-30~+70℃
阀作用型式：气- 开或气- 关式 附件：定位器、手轮机构、阀位传送器。
性能
泄漏量：符合标准ANSI B16.104-1976 VI级，小于额定Cv的0.01％
回 差：小于全行程的1％（带定位器） 小于全行程的3％（不带定位器）
线 性：小于全行程的1％（带定位器） 小于全行程的5％（不带定位器）
可调比：50：1,30:1
