供应力威泵阀 节能型侧开式单向疏水阀

标准	国标
材质	碳钢
工作温度	常温
公称通径	2000*2000
结构形式	其它
连接形式	法兰
流动方向	单向
驱动方式	水力控制
适用介质	水
形态	其它
种类	其它
压力环境	常压
类型(通道位置)	直通式
品牌	力威泵阀
型号	LVH7416HX-15C

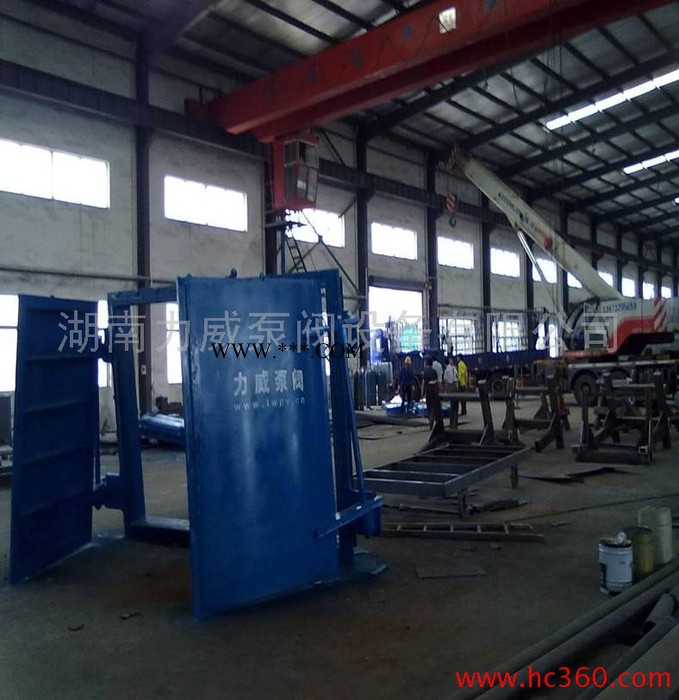

节能型侧开式拍门（又名：节能型灌排防洪阀）是湖南力威泵阀设备有限公司自主开发**推出的**产品，拥有**实用**4项。目前国内外排灌泵站阀门，普遍使用的是悬挂式拍门和浮箱式拍门，这种拍门存在开启角度小，水流阻力大，能源损耗多等缺陷，我们根据力学原理，达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进，对门铰上下不同轴，经多年运行后出现磨损，产生门板位移等进行改进，利用不锈钢材质同轴技术，以达到用户**实际运行工况，运行更安全、更可靠、更节能。 用途    节能型侧开式拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。 型号编制方法   产品结构       节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上，根据国内泵站的应用情况，拍门的门形圆形和矩形两种。一般出水管口径小于、等于 2m的（即口径 1.6的泵）用圆形拍门，大于该口径的用矩形拍门。   主要零件材料

序号	名称	材质
1	门座	碳钢
2	阀轴	不锈钢
3	衬套	铜合金石墨润滑轴承
4	密封面	耐磨橡胶（ X）
5	阀板	碳钢

    主要技术参数

公称压力： 0.01～０ .１５ Mpa	阻力系数：≤ 0.1
使用温度： 0～８０℃	水头损失：＜0.04m
开启角度： 85°	节约电能 22.5﹪(比悬式和浮箱式)
开启时间： 5～１０Ｓ	关闭时间： 5～１５ S(可调 )
装量效率： 73﹪	淹没水头：≤１５m

  主要技术特点 1、          无需任何启闭装置，能自动关闭。节能型侧开式拍门与悬挂式拍门相比**的特点是：将阀体铰轴竖向布置，并设计了一个**倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。 2、          安全稳定，节能高效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经**水利部检测测试中心测试，节能型侧开式拍门比悬挂式拍门节约电能 22.5﹪ 3、          维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金墨润滑轴承，不会锈蚀，密封可靠，门座为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便。   LVH7416Hx-15C结构尺寸表：

公诚通经 DN/mm	圆形双门
	D1	D2	L	n- d
1200	1320	1375	1650	12- 27
1400	1520	1575	1880	16- 27
1500	1630	1690	2050	16- 27
1600	1730	1790	2170	16- 27
1800	1930	1990	2420	20- 31
2000	2130	2190	2650	20- 31
2200	2340	2410	3200	24- 34
2400	2540	2610	3500	24- 34

    LVH7414Hx-15C结构尺寸表：

型号规格 B×H	矩形单门
	B	B1	L≤	H	H1
800×800	800	1080	1335	800	1080
900×900	900	1180	1435	900	1180
1000×1000	1000	1280	1535	1000	1280
1100×1100	1100	1380	1635	1100	1380

        选型订货说明： 1、            因用户实际工况规格不同，具体尺寸您可依据公式计算。并随时与我们联系； 2、            因用户实际工况规格不同，实际**大外形尺寸与图示公式计算结果有可能要小，但实际**大外形尺寸不会超过图示公式计算结果，您可与我们联系，均以实际尺寸为准； 3、            选型订货时，请将第 16页附件一。《节能型侧开式拍门方案咨询表》传真至 0731-82530191   注意事项： 1、            拍门安装时，注意保证拍门 倾角和设计一致。基础预埋件的尺寸和螺孔分布应与拍门法兰件的法兰尺寸、螺孔分布一致。 2、            拍门安装并排安装于基础同一立面时，两拍门之**大外形间距应保持≥ 10cm为宜。 3、            当拍门安装于封闭型压力水箱时，拍门吊装入口尺寸应大于拍门的**小外形尺寸为宜。 4、            当实际工况需基础预埋时，我司可先行约定交付预埋制件和图纸，不影响施工进度。 5、            泵站改造更换拍门时，请在订货时一并提供原预埋件法兰尺寸和螺孔分布图 6、            每年汛期过后，宜将拍门外露表面清理干净并涂防绣漆。   欢迎拨打免费咨询热线：400-007-0190
