UP100为便携式电池供电疏水阀检测装置，根据不同的超声波频率给出视觉和音响信号。它主要用作判断疏水阀是否正常工作的检测工具，还可以用于检测蒸汽或压缩空气系统的泄漏情况。操作人员需要了解疏水阀的工作特性，并且还需要一定的经验才能够对检测器的信号给出正确的判断。

技术细节

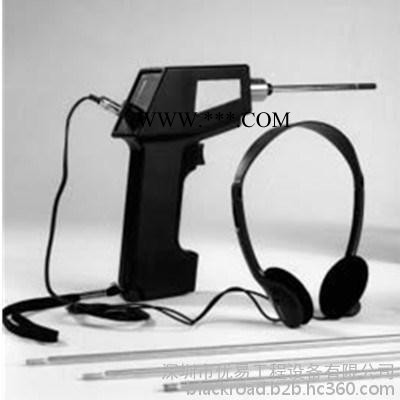

UP100包含四个部件：

1. 枪型壳体

2. **探头模块及延伸棒

3. 耳机及线

4. 便携包

UP100枪型壳体

A. 枪型壳体(A)的手柄部位需要安装9V电池。当该检测器长时间不用时，需将电池取出。

注：不提供电池。

B. 条形显示屏(B)包含十个发光二极管(LED)用于显示超声波信号的强度。

C. 灵敏度选择旋钮(C)位于条形显示屏(B)旁。通过调节该旋钮，可增大或减小灵敏度。向上旋转，增大灵敏度；向下旋转，减小灵敏度。使用时，建议先将灵敏度设定在较低位置，然后，慢慢调节该旋钮，直到输出的声音信号到达要求。

D. 电池电量低报警灯(D)位于灵敏度旋钮(C)上部。该红灯亮起时，必须更换电池。

   注：当检测仪的扳机按下或释放的瞬间，该报警灯会闪烁后熄灭。这是正常现象。

E. 检测仪的扳机位于其下部。除非该扳机被按下，否则检测仪始终处于关闭状态。使用时，按下该扳机；停用时，松开该扳机即可。

F. 耳机插孔（F）位于灵敏度旋钮旁，使用时，耳机插头插于此插孔。

**探头模块

**探头模块可以让使用者听到被测物体内部发生的超声波。将探测棒触碰需要探测的疏水阀、机器、阀门、管道或其他设备**可以显示出其发出的超声波数值。它可以探测齿轮、压缩机的噪音、蒸汽疏水阀、阀门、甚至电路断路器开关的电弧放电。780mm长的延伸棒也随产品提供。

耳机及线

随产品提供的耳机重量轻，寿命长。

便携包

随产品提供一只高强度尼龙软包，上有一根带子，便于携带。此包可容纳UP100的所有部件包括：枪型壳体，**探头模块，延伸杆和耳机。

UP100符合EN 50082-1（电磁兼容）

注：当UP100使用在强电磁干扰源附近如某些工业环境中，使用精度会受到影响。

运行 - 检测疏水阀

开始检测疏水阀之前，需要确定以下信息，才能保证读出的信号能够正确的翻译。

A. 疏水阀的型式（热动力，倒吊桶，热静力，浮球式或其他）参看以下内容

B. 工作压力（1，2，10barg或其他）

C. 疏水阀的应用场合及冷凝水负荷（伴热管线，制程或其他）

了解以上内容可以预测即将听到的声音的类型及响度有助于我们设定UP100的灵敏度。

冷凝水流过疏水阀排放孔时发出的超声波要比蒸汽泄漏时发出的超声波响的多。劈啪声或喷溅响声说明冷凝水在下游较低压力下发生闪蒸。泄漏蒸汽会发生连续的超声波，但其中会有冷凝水混在内。使用UP100测试已知完好和泄漏的疏水阀将其对比，可为以后的测试工作积累宝贵的经验。

UP100的其他用途

A. 检测隔离阀的关闭性能（球阀，闸阀，球形阀及其他）

隔离阀：将探测杆置于被测阀门的出口，如果该隔离阀能够紧密关闭，则读数信号必须为零。必要时更换隔离阀。

B. 控制阀和温度控制器

将温度控制器的设定温度低于实际的温度使温控阀关闭。将UP100探测杆置于温控阀出口端，超声波信号必须为零。但需要注意的是对于某些冷却系统的阀门，其有一个固定的泄流孔或者旁路。

C.并联减压阀

UP100可用来测试在不同工况下，哪一只减压阀在工作。还可以用来辅助设定并联减压站的设定值（0.2bar的偏差）。将探测杆置于减压阀的出口，可以测试下游用汽负荷变化时，阀门的开关情况。

D. 先导式减压阀和温控阀的故障诊断

当阀后参数超过设定值时，UP100可以用于检测导阀还是主阀出现故障。检测时降低压力或温度的设定点使导阀关闭，将探测杆置于压力传送管。如果导阀能够完全关闭，则超声波信号必须为零。如果导阀泄漏，会听到显著的超声波信号，此时需更换导阀阀芯阀座装置。如果导阀完好，则说明主阀泄漏或压力传送管孔堵塞，必须进行维修。

维修

本产品不提供使用者自行维修的零件。

长时间停用时，需将电池取出。

故障产品的返回

返回故障产品时，请提供以下信息：

1. 本人及公司名称，联系方式，

2. 返回产品的描述和序列号

3. 需要维修或更换

4. 如果在保质期内返回该产品请提供

1）购买日期

2）原始订单号码
