JiangNan/江南泵业 管道冲洗循环泵 衬氟塑料化工泵 立式碱液喷射泵 GBF65-20

产品价格3470.00元/台对比
销量 暂无
浏览 2086
发货 安徽宣城市预售,付款后10天内
库存 500台起订1台
材质 衬氟
电源电压 380V
过期 长期有效
更新 2021-12-31 21:54

企业主推产品

    诚信档案

    联系方式
    加关注0

    安徽江南泵阀集团有限公司

    企业会员第4年
    资料未认证
    保证金未缴纳
    • 安徽-宣城市
    • 上次登录 2021-03-16
    • 86-0563-5090135
    • 18792292750
    • 吴瑞斌 (先生)   销售经理

    商品信息

    基本参数

    品牌:

    未填

    所在地:

    安徽 宣城市

    起订:

    ≥1 台

    供货总量:

    500 台

    有效期至:

    长期有效

    材质:

    衬氟

    电源电压:

    380V
    详细说明
    材质 衬氟
    电源电压 380V
    工作温度 常温
    功率 3KW
    规格 GBF65-20
    级数 单级
    流量 25m3/h
    排出口径 25mm
    驱动形式 电动
    输送介质 污水
    吸入口径 25mm
    性能 耐腐蚀
    扬程 20m
    叶轮数量 1
    用途 管道泵
    转速 2900r/min
    执行质量标准 国标
    叶轮结构 半开式叶轮
    品牌 JiangNan/江南泵业
    型号 GBF

    头图

            GBF型衬氟管道泵是通过氟塑料热熔融模压工艺制造,具有特强的耐腐蚀性能的新型管道离心泵 。该泵叶轮通过支架与电机直联,结构紧凑,选用波纹管外装式机械密封,轴封稳定可靠,直观易调。水力性能优越,吸入口过度均匀,过流部件采用全氟材料(FEP/PFA)制造,耐腐性能卓越。

            GBF具有耐腐、耐温、不老化、运行平稳、噪音低、效率高、维护方便、使用寿命长等优点,广泛用于制酸制碱、石油、化工、电解、电镀、酸洗、铝箔、稀土、医药、染料、农药、烟气脱硫、除尘、食品制药和合成纤维等行业。

    适用范围

    优势图

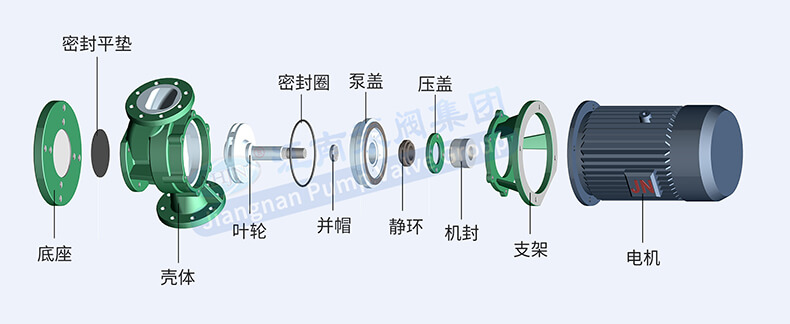

    三维图

    参数标头

    序号 型号 外?型?安?装?尺?寸 进口法兰尺寸 出口法兰尺寸
    Outside and installing size Inlet flange size Exit flange size
    Model L L1 H h S D d K n-A K n-B
    1 40GBF-30 354 177 590 126 28 280 240 110 4-M16 110 4-Φ17.5
    2 50GBF-30 360 180 660 146 28 280 240 125 4-M16 125 4-M16
    3 65GBF-30 360 180 720 149 28 280 240 145 4-Φ17.5 145 4-Φ17.5
    4 80GBF-30 400 200 730 156 28 300 260 160 8-M16 160 8-M16
    5 100ZBF-30 440 220 900 173 28 320 280 180 8-M16 180 8-M16

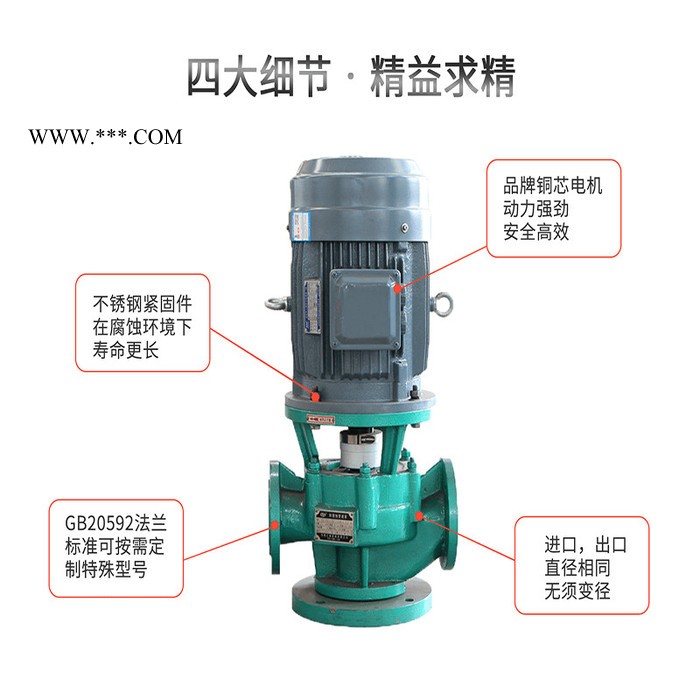

    五大优势

    叶轮

    机封

    src="https://www.qqbfw580.com/file/upload/202112/31/215413351.jpg" alt="电机" />


    安装尺寸

    尺寸图

    序号 系列型号 外?型?安?装?尺?寸 进口法兰尺寸 出口法兰尺寸
    Outside and installing size Inlet flange size Exit flange size
    Model  L S P f W T H h D c a b n-φd k g i n-φt
    1 IHF40-25-125 800 485 155 80 362 320 360 197 16 40 150 110 4-φ17.5 25 115 85 4-φ13.5
    2 IHF40-25-160 800 485 155 80 362 320 360 197 16 40 150 110 4-φ17.5 25 115 85 4-φ13.5
    3 IHF40-25-200 1025 650 160 80 450 385 440 260 24 40 150 110 4-φ17.5 25 115 85 4-φ13.5
    4 IHF40-25-250 1224 740 208 100 490 440 485 260 24 40 150 110 4-φ17.5 25 115 85 4-φ13.5
    5 IHF50-32-125 950 605 155 80 395 335 352 212 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
    6 IHF50-32-160 950 605 155 80 395 335 392 232 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
    7 IHF50-32-200 1075 650 160 80 450 385 440 260 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
    8 IHF50-32-250 1224 740 208 100 490 440 485 260 24 50 165 125 4-φ17.5 32 140 100 4-φ17.5
    9 IHF65-50-125 995 600 160 80 395 335 352 212 24 65 185 145 4-φ17.5 50 165 125 4-φ17.5
    10 IHF65-50-160 1075 650 155 80 435 385 392 232 24 65 185 145 4-φ17.5 50 165 125 4-φ17.5
    11 IHF65-40-200 1240 735 205 100 500 425 440 260 24 65 185 145 4-φ17.5 40 150 110 4-φ17.5
    12 IHF65-40-250 1314 850 200 100 490 435 505 280 24 65 185 145 4-φ17.5 40 150 110 4-φ17.5
    13 IHF80-65-125 1095 650 185 100 450 385 392 232 24 80 200 160 8-φ17.5 65 185 145 4-φ17.5
    14 IHF80-65-160 1240 740 205 100 500 435 440 260 24 80 200 160 8-φ17.5 65 185 145 4-φ17.5
    15 IHF80-50-200 1240 740 205 100 500 435 460 260 24 80 200 160 8-φ17.5 50 165 125 4-φ17.5
    16 IHF80-50-250 1522 945 265 125 600 535 505 280 24 80 200 160 8-φ17.5 50 165 125 4-φ17.5
    17 IHF100-80-125 1335 740 210 100 500 435 440 260 24 100 220 180 8-φ17.5 80 200 160 8-φ17.5
    18 IHF100-80-160 1335 850 200 100 500 435 460 260 24 100 220 180 8-φ17.5 80 200 160 8-φ17.5
    19 IHF100-65-200 1543 945 240 100 610 535 520 300 24 100 220 180 8-φ17.5 65 185 145 4-φ17.5
    20 IHF100-65-250 1640 940 260 125 600 550 575 325 28 100 220 180 8-φ17.5 65 185 145 4-φ17.5
    21 IHF125-80-160 1543 945 260 125 600 535 520 300 24 125 250 210 8-φ17.5 80 200 160 8-M16
    22 IHF125-100-200 1714 1060 300 125 660 600 695 410 28 125 250 210 8-M18 100 220 180 8-M16
    23 IHF125-100-250 1395 940 260 140 540 490 605 325 24 125 250 210 8-φ17.5 100 220 180 8-φ17.5
    24 IHF125-100-315 1520 940 260 140 540 490 665 350 28 125 250 210 8-φ17.5 100 220 180 8-φ17.5
    25 IHF150-125-250 1540 940 260 140 540 490 705 350 24 150 285 240 8-φ22 125 250 210 8-φ17.5
    26 IHF150-125-315 1685 940 265 140 620 550 795 440 28 150 285 240 8-φ22 125 250 210 8-φ17.5
    27 IHF150-125-400 1840 1060 300 140 670 600 875 475 28 150 285 240 8-φ22 125 250 210 8-φ17.5
    28 IHF200-150-250 1674 940 285 160 620 550 440 815 25 200 340 295 12-φ23 150 285 240 8-φ22
    29 IHF200-150-315 1890 1060 320 160 660 600 875 475 28 200 340 295 12-φ23 150 285 240 8-φ22


    企业大门

    流程图

    证书

    现场
