供应手动，汽动ZPB系列喷射泵装置

一、产品概述

淄博天宁机械有限公司生产的ZPB－Z型气、水两用喷射泵总成 真空泵 喷射泵，主要用于大、中型水泵不安装底阀时开车前抽吸引水，多安装在矿山井下中央泵房。利用泵房内的压力水或压缩空气做动力，根据射流原理使泵及吸入管内产生负压而充满引水，达到无底阀运行的目的。泵吸入管去掉底阀后，与有底阀时比较，可节电5~30%。淄博天宁机械有限公司生产的ZPB－Z型气、水两用喷射泵总成 真空泵 喷射泵，根据工作水压的大小，本装置分低压——D（≤1.6MPa)、中压——z（≤4MPa）和高压——G（≤10MPa）三种。压缩空气或蒸汽的压力为0.2~0.5MPa。

ZPB型喷射泵总成的型号

ZPB型喷射泵总成是由PB型喷射泵，阀门，真空表，管道及管件组成。
总成因工作介质的不同压力，而分成不同规格。
ZPB型喷射泵总成的型号规格。

二、淄博天宁机械有限公司生产ZPB－Z型气、水两用喷射泵总成性能参数

三、淄博天宁机械有限公司生产的ZPB－Z型喷射泵总成外形及安装使用要求

（1）根据水泵使用现场，可分为单台与多台水泵运行的安装形式。
单台水泵的安装，每台喷射泵只对该台水泵进行吸气吸上引水。
多台水泵安装如图所示。这种安装形式多台水泵共同使用多台喷射泵，由于在煤矿井下主泵房使用时，采用多工作介质（即高压水、压缩空气、备用水源）为动力，和多台喷射泵并联，互为备用，做到了任意一台喷射泵，工作时能起动任意一台水泵，实现了井下中央水泵房全去掉水泵底阀。因此，称该安装形式为多动力、多台喷射泵并联、互为备用的上水系统。

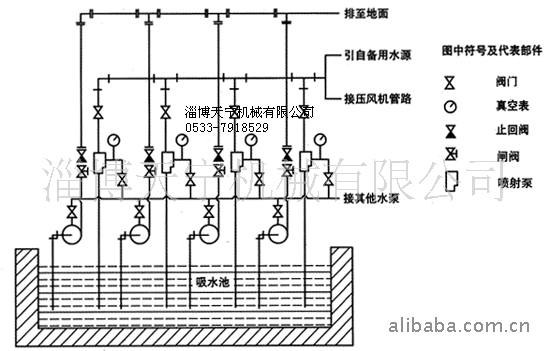

（2）多台喷射泵并联示意图

（3）注意事项
1、开放小型高压阀门时：当采用截止阀时要注意反阀门开大，防止因开放小而水流量不足不能使喷射泵工作；当采用旋塞阀时要注意缓慢开放，避免因突然开放造成液压撞击而损坏喷射泵。
2、水泵取消底阀后，应把水泵平衡室的气水引到吸水管内，同时要求水泵两侧盘根密封不漏气，防止气水管和盘根在喷射工作时空气进入泵体而影响吸水效果。

本公司经营手动，汽动ZPB系列喷射泵装置，质量保证，欢迎咨询洽谈。更多产品信息，请您浏览公司网站//www.boshanzhenkong.com，或拨打电话13475604509联系咨询。
