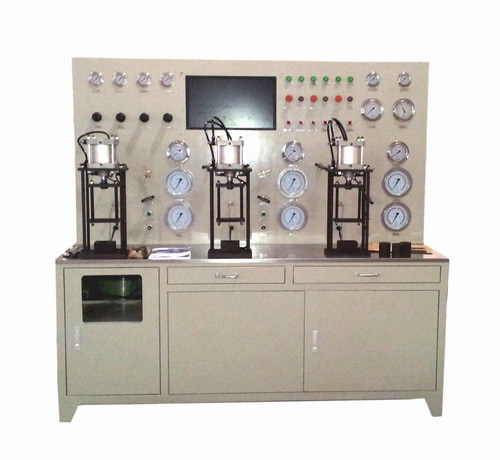

三、 LNG气瓶安全阀校验系统技术参数及组成安全阀校验台5

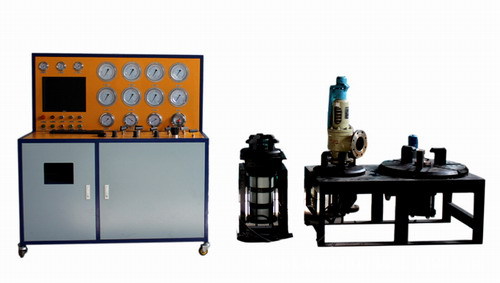

安全阀校验台4

序号	项目要求	性能指标	备注
1	被试对象	LNG气瓶安全阀	DN0-DN20
2	参考标准	JBT 6441-2008 GB12241-2005 GB12242-2005
3	功能	整定压力调整、整定压力检测、排放压力检测、回座压力检测，气密性检测。
4	试验介质	压缩空气	介质必须洁净
5	驱动压力	压缩空气5-8bar
6	最大耗气量	1.2m3/min
7	试压压力范围	0-60bar	根据需要可以设定任意压力档
8	压力精度	±0.5%FS
9	介质温度	环境温度	或室温
10	试验工位	1工位	3组压力表对应不同压力的阀门
11	控制方式	手动控制加数显表

1、加压范围：0-6MPa；

2、试验介质：空气；

3、介质温度：常温

4、测试压力输出：1，3组压力表对应不同压力的阀门

5、测试阀门口径：DN0-DN20

6、压力控制精度：≤±0.5%F.S；

7、压力测量精度：0.4级压力表（可选更高压力等级）；

8、压力表测量范围：0-1.6Mpa，0-2.5MPa，0-4.0MPa，

9、固定方式：螺纹连接，（内置式安全阀可采用气缸压紧）；

10、工位接口种类：螺纹式（其他可选配）

11、密封方式：密封圈或其他密封；

12、驱动气源：0.5－0.8MPa压缩空气；

13、最大耗气量：1.2标准立方米/分；

14、压缩空气质量要求：

过滤精度：15μm；

常压露点：3℃；

含油量(PPM)：≤5.0

15、电源电压：AC220V 50Hz

16、控制方式：计算机自动

17、压力传感器压力范围：0-1.6Mpa，0-2.5MPa，0-4MPa；

18、使用环境要求：-10℃≤且≤40℃

19、传感器采集频率：0.5s

20、传感器精度：±0.5%FS（包括非线性、重复型、迟滞)

21、控制系统：计算机+数据采集卡+控制软件

22、软件程序：基于labview程序开发环境开发

23、数据采集：美国NI高速采集卡

四、系统特点

a) 高精密的调压阀调节输出压力，通控制柜上的按钮开关手动控制试验过程。

b) 利用气动增压技术，稳压保压平稳无波动，输出压力可调节。

c) 3工位固定，提高阀门校验效率。

d) 动力输出采用我司自主成熟产品shine-east牌气动增压泵，自动补压；

e) 所有不锈钢高压阀门、管件及接头均采用304或316材质产品，系统采用无焊连接，锥面密封，适合于绝大多数系统密封要求；

f) 保证耐压等级，安全可靠，且适用大多介质；

采用0.4级压力表，并提供不同量程压力表分布，提高检测精度；

五、系统配置及特点介绍
