产品简介
1、角行程机构，输出扭矩：8Nm～3078Nm
2、紧凑型齿轮齿条式结构;
3、行程调节0°和90°（+ -5°）调节；
4**铝合金缸体，表面硬质阳极氧化处理（可加铁氟龙涂层）；
5、连接发兰符合DIN/IS0 5211标准 、附件安装符合VDI/VDE3845标准 、气源接口符合NAMUR标准
6、标准轴装配孔为正四方形，符合ISO5211/DIN3337，便于与阀杆连接。并可旋转45°角安装；
7、高品质，低摩擦、使用寿命均可达100万次以上还可正常运行；
8、所有产品在出厂前，都经过严格测试，每个执行器上都标有生产代码，易于辨识和跟踪服务。
9、适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。
10、通过各种认证，具有各种证书：ATEX, CE, MD, CQC等证书

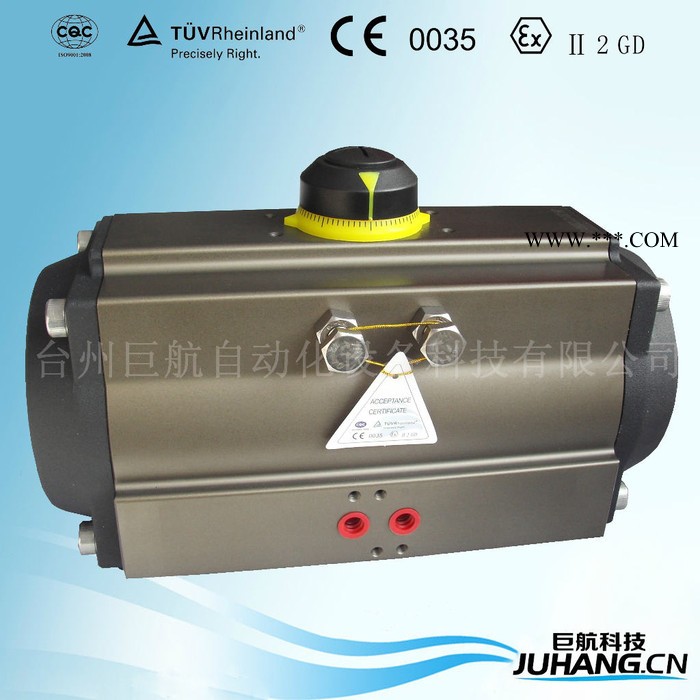

产品结构图
1.指示器：现场可视化标准指示器,符合VID/VIE3845、NAMUR标准槽,能安装所有输出附件,如限位开关盒、电气定位器、位置传感器等
2.输出轴：镀镍合金钢、高精密一体式输出轴同时符合NAMUR、ISO5211、DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。
3.缸体：挤压的**铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下硬质阳极氧化处理+特氟隆涂层),使用寿命更长,磨擦系数低。
4.端盖：压铸铝合金表面金属粉末喷涂各种颜色，PTFE涂层或镀镍处理。
5.活塞：双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。
6.行程调节：两个独立的行程调节螺钉可以进行方便**±5°的调节开、关位置。
7.高性能弹簧：采用**材料、涂层处理、预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。
8.轴承、导板：采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。
9.密封：在常温工作条件下使用西腈橡胶，在高温或低温时采用氟橡胶或硅橡胶。
10.紧固件：所有的紧固件均采用不锈钢材料,长期抗腐蚀。
零件及材料
DA型双作用的工作原理
当气源压力从“A”进入气缸两活塞之间的中腔时，使两活塞分别向气缸两端方向移动，两端气腔的空气通过气口“B”排出，使执行器两活塞齿条同步带动输出轴逆时针方向旋转（0°-90°）。
当气源压力从气口“B”进入气缸活塞两端气腔时，使两活塞向气缸中间移动，活塞中腔的空气通过气口“A”排出，使执行器两活塞齿条同步带输出轴顺时针方向旋转（90°-0°）。

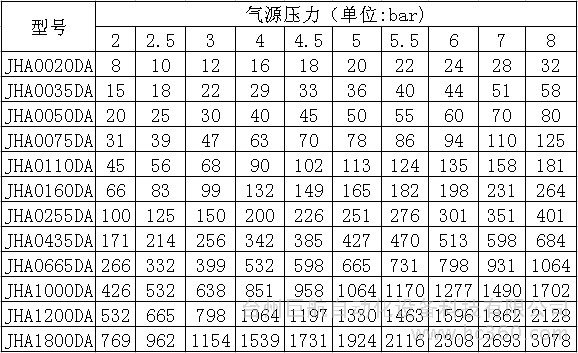

双作用输出力矩
双作用执行器的选型
选用气动执行器时，在已确定阀门的扭矩的基础上再增加安全值。水蒸气或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的干气介质增加40%安全值；非润滑用气体输送的颗粒粉料介质境加60%安全值；对于清洁、低磨擦的润滑介质增加20%安全值（上述安全值为本公司理
论推荐，仅供参考）。
示例：
阀门力矩=100Nm
安全力矩=100×（1+30%）=130N.m
气源压力=5Bar
对照双作用力矩表，选配双作用执行器**小规格为JHA0160DA
SR型单作用的工作原理
当气源压力从气口“A”进入气缸两活塞之间的中腔时，使两活塞分别向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口“B”排出，使执行器两活塞齿条同步带动输出轴逆时针方向旋转（0°-90°）。
执行器在失气时，气缸两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口“A”排出，使两活塞齿条同步带动输出轴顺时针方向旋转（90°-0°）。
如果把两活塞相对反方向安装，弹簧复位时输出轴变为反向旋转，既为单作用反转“CCW”型）。

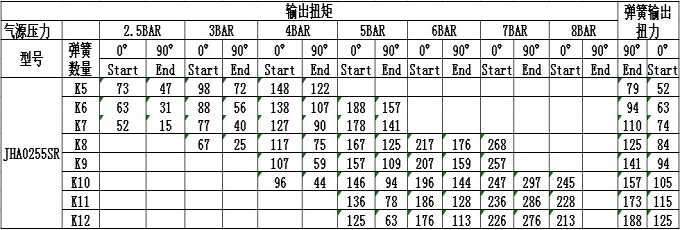

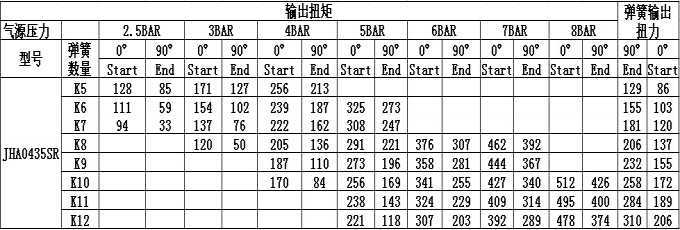

单作用输出力矩
单作用执行器的选型
在正常工作条件下，单作用执行器考虑的安全系数为30%-50%
例如：
阀门需要力矩=100N.m
安全力矩＝100（1+40%）140Nm
气源压力=5Bar
对照单作用执行器输出力矩表，我们可以查到JHA0435SR K9输出力矩为
空气行程0°=275N.m
空气行程90°=196N.m
弹簧行程90°=234N.m
弹簧行程0°=155N.m
所有输出力矩均大于我们需求。
注意：单作用执行器弹簧复位过程中，执行器B口通气不影响执行器输出力矩，相反帮助弹簧的复位。
单作用执行器弹簧安装形式
在单作用执行器的选配过程中，如果能够了解阀门在开启、运行和关闭时的扭矩分配，我们**可以更加经济、更加合理地选配执行器。
例如：
蝶阀**大扭矩=104N.m
打开后扭矩104×30%=32N.m
气源压力=5Bar
我们可以选择JHA0255 SR K11
空气行程0°=136N.m﹥104 N.m
空气行程90°=77N.m﹥32N.m
弹簧行程90°=175N.m﹥32N.m
弹簧行程0°=155N.m﹥104 N.m
以上数据显示可以满足该蝶阀的正常启闭。
工作技术条件
1、工作介质：干燥或润滑的空气或无腐蚀性气体介质中杂质微粒小于30μm
2、气源压力：**小气源压力2.5巴**大气压压力8巴。
3、介质环境温度：标准：-20℃~+80℃
低温：-35℃~+80℃
高温：-15℃~+150℃
4、行程调节：0°和90°两个位置有±5°
5、使用场合：室内或室外安装
外型尺寸
