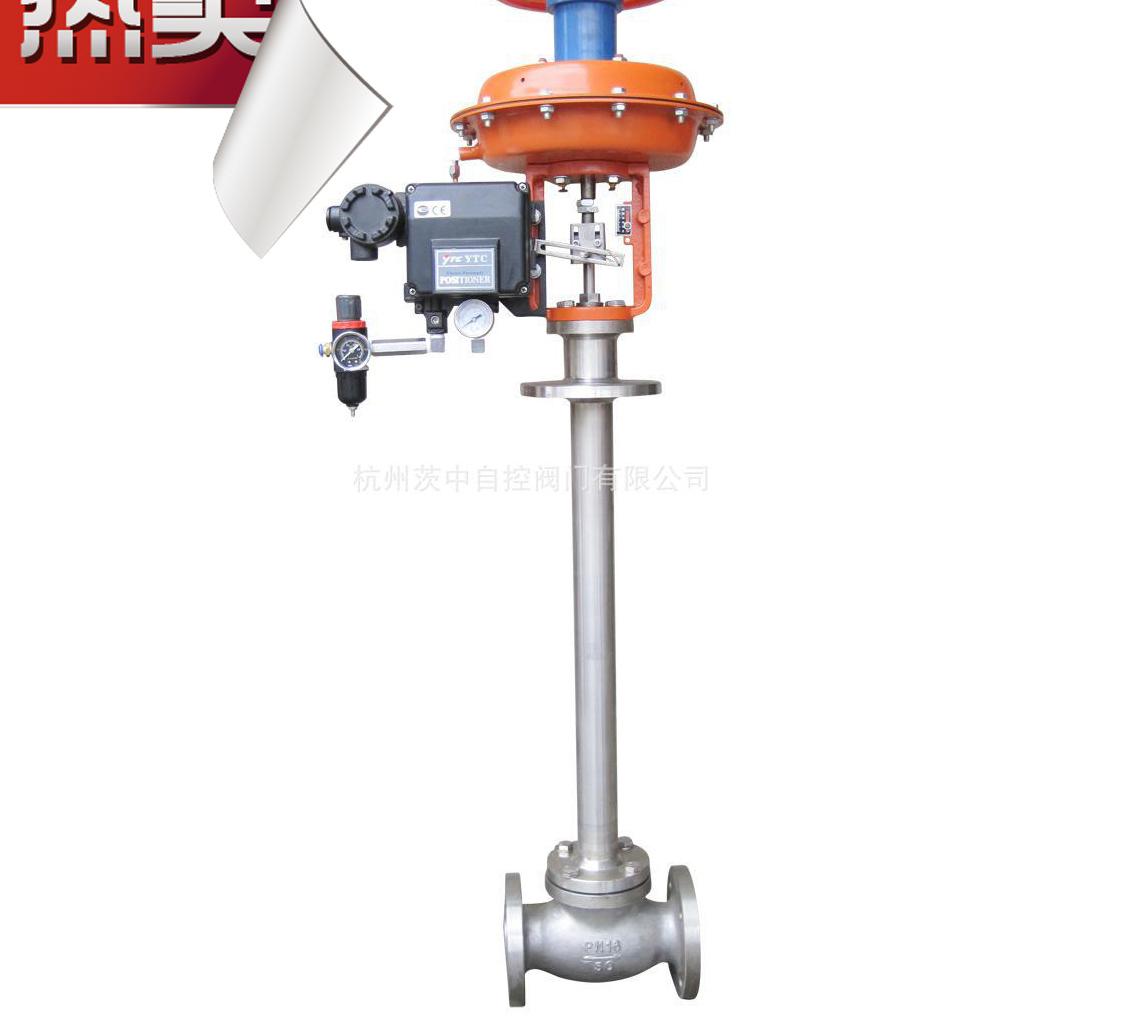

直销 ZXPD 低温调节阀/气动单座调节阀/低温阀 可定制

公称通径DN（mm）

20

25

32

40

50

65

80

100

阀座直径dn（mm）

10

12

15

20

额定流量系数

KV

直 线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

额定行程（mm）

16

25

40

膜片有效面积Ae（cm2）

280

400

600

固有流量特性

直线、等百分比

公称压力PN（MPa）

0.6

固有可调比（R）

50

工作温度t（℃）

D0：-60~-100， D1：-100~-200， D2：-200~-250

信号范围PN(KPa)

20~100，40~200，20~60，60~100，80~240

允许压差
（MPa）

不带定位器

0.6

0.47

0.30

0.27

0.18

0.11

带定位器

0.6

0.41

0.26

允许泄漏量

IV级 VI级

气源压力Ps(MPa)

0.14~0.4

公称通径（DN）

20

25

32

40

50

65

80

100

阀座直径（dn）

10

12

15

20

A

282

308

394

L

75

85

110

160

170

L1

75

85

110

150

160

D1

ф20

ф25

ф32

ф40

ф50

ф66

ф82

ф102

D2

ф25

ф30

ф37

ф45

ф55

ф84

ф90

ф110

H

H1=500

952

971

980

1006

H1=600

1250

H1=700

1152

1171

1181

1206

H1=800

1450

H1=900

1352

1371

1381

1406

H1=1000

1650

n-d

8-ф14

8-ф16

10-ф16

12-ф18

D3

260

285

305

340

370

405

460

D4

290

315

335

370

400

435

490

D5

289
