| 材质 | 碳钢 不锈钢 |
|---|---|
| 产地 | 上海 |
| 风格 | 休闲 |
| 加印LOGO | 可以 |
| 是否进口 | 是 |
| 货源类别 | 现货 |
| 品牌 | 德国VATTEN |
| 加工定制 | 是 |

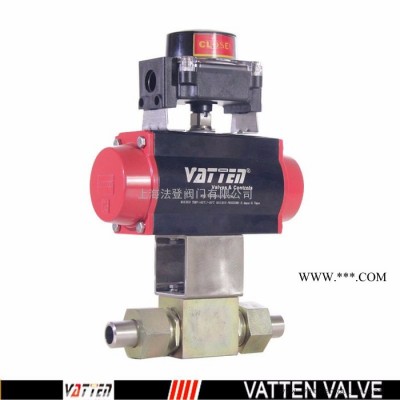

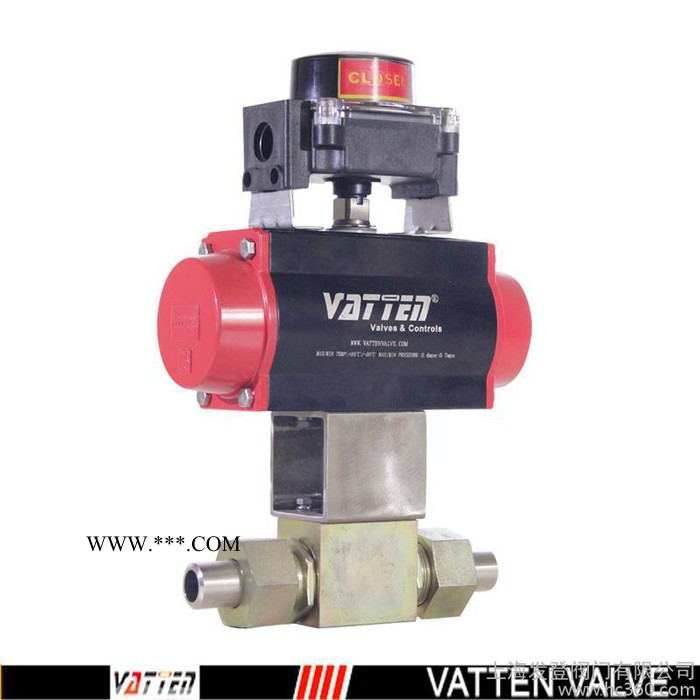

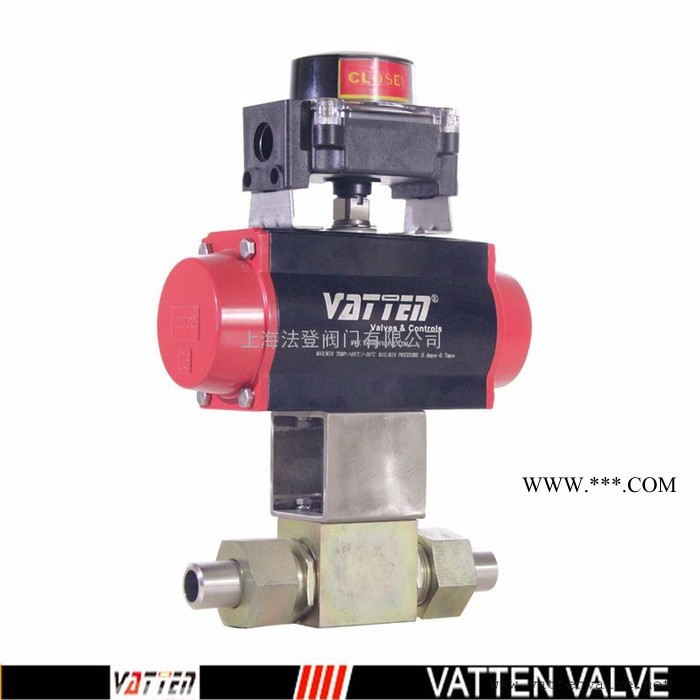

上海法登阀门调节阀系列VTDLP型电子式电动精小型单座调节阀是由3610L型电子式电动执行机构和低流阻直通单座调节机构组成(单座式)。电动执行机构内有伺服系统，无须另配伺服放大器，有输入模拟量信号及电源即可控制运转，运线简单。具有体积小、重量轻、流量大、调节精度高等特点，广泛应用于石油、化工、冶金、轻工业等工业过程自动控制中。
上海法登电动单座、套筒调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制
??本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用***允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
产品特点:
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。产品型号
| 类别 | 常温型单座式 | 高温型单座式 | 低温型单座式 |
| 型号 | ZDLP- 40（16B）（64K） | ZDLP- 40（16B）（64K） | ZDLP-40K（16B）（64K） |
德国VATTEN电动流量调节阀主要性能指标
| 项目 | 基本误差% | 回差% | 死区% | 允许泄漏量% |
| 性能指标 | ≤±2.5 | ≤2.5 | ≤1.0 | 10-4x阀的额定容量（单座） 10-3x阀的额定容量（套筒） |
德国VATTEN电动流量调节阀 主要技术参数
| 公称通径DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| 阀座直径 | 10 | 12 | 1.5 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数(Kv) | 1.8 | 2.8 | 4.4 | 4.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 流量特征 | 直线；等百分比 | |||||||||||||
| 公称压力(MPa) | 1.6, 4.0,6.4 | |||||||||||||
| 配用执行机构型号 | 361LSA-08 | 361LSA-20 | 361LSB 30 | 361LSB-50 | 361LSB-65 | |||||||||
| 行程L(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||
| 作用方式 | 电开式(K常用) 电闭式(B) | |||||||||||||
| 输出信号 | 0-10mA, 4-20mA, 1-5V DC | |||||||||||||
| 供电电源 | 220V, 50-60Hz | |||||||||||||
| 适用温度(℃) | 常温型: -20-200℃ 中温型: -40~450℃ | |||||||||||||
| 固有可调比(R) | 50:1 | |||||||||||||
允许压差
| 公称通径DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 阀座直径DN(mm) | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允许压差(MPa) | PN值 | 5,5 | 3.5 | 2.0 | 3.0 | 2.0 | 1.8 | 1.05 | 1.16 | 0.67 | 0.47 | 0.39 | 0.26 | 0.16 |
外形尺寸(单位:mm)
| 公称通径DN | L | H1 | H | H2 | D | |||||||||
| 常温型 | 中温型 | |||||||||||||
| PN6 | PN16 | PN40 | PN64 | PN16 | PN40 | PN64 | PN16 | PN40 | PN64 | PN40 | PN64 | |||
| 20 | 180 | 194 | 194 | 206 | 52.5 | 52.5 | 62.5 | 546.5 | 546,5 | 556.5 | 696.5 | 706.5 | 205 | 225 |
| 25 | 184 | 197 | 197 | 210 | 57.5 | 57.5 | 67.5 | 563.5 | 573.5 | 573.5 | 713.5 | 723.5 | 260 | 225 |
| 40 | 222 | 235 | 235 | 251 | 72.5 | 72.5 | 82.8 | 720.5 | 730.5 | 730.5 | 890.5 | 900.5 | 260 | 225 |
| 50 | 254 | 267 | 267 | 286 | 80 | 80 | 87.5 | 731 | 738.5 | 738.5 | 901 | 908.5 | 260 | 225 |
| 65 | 276 | 292 | 292 | 311 | 90 | 90 | 100 | 845 | 855 | 855 | 1025 | 1035 | 370 | 310 |
| 80 | 298 | 317 | 337 | 337 | 97,5 | 97.5 | 105 | 664.5 | 872 | 872 | 1204.5 | 1052 | 370 | 310 |
| 100 | 252 | 368 | 368 | 394 | 107.5 | 115 | 125 | 882.5 | 900 | 900 | 1070 | 1080 | 370 | 310 |
| 150 | 480 | 500 | 500 | 520 | 140 | 150 | 170 | 1189 | 1219 | 129 | 1427 | 1447 | 370 | 310 |
| 200 | 620 | 650 | 650 | 650 | 167.5 | 187.5 | 202.5 | 1240.5 | 1275.5 | 1275.5 | 1260.5 | 1260.5 | 370 | 310 |
