| 材质 | 不锈钢 |
|---|---|
| 公称通径 | 20-300 |
| 连接形式 | 法兰 |
| 适用介质 | 水 |
| 压力环境 | 常压 |
| 品牌 | 川沪牌 |
| 型号 | ZMAS |

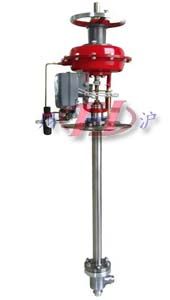

气动低温角式调节阀（气动低温高压调节阀）
 |  |
|---|---|
| ZMAS气动低温角式调节阀（标准型） | ZMAS气动低温角式调节阀（带手轮装置） |
气动低温角式调节阀采用低温调节阀体与气动薄膜执行器组成，其结构简单，动作可靠，维修方便，防火防爆，阀体流路简单，阻力小，流通能力大，重量轻。气动低温高压调节阀广泛应用在大型空分设备**上。产品符合GB/T4213-92。
气动低温角式调节阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
| 阀体形式 | 角型单座铸造球型阀 |
|---|---|
| 公称通径 | DN20～100mm |
| 公称压力 | PN1.0、1.6、2.5、4.0、6.4、10.0 |
| 法兰标准 | GB/T9113、 JB/T79 |
| 连接形式 | 法兰（FF RF RTJ）、焊接、对焊 |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料 |
| 阀体材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
| 阀芯形式 | 单、双座柱塞型阀芯 |
|---|---|
| 流量特性 | 等百分比特性和线性特性 |
| 内件材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等 |
| 执行器名称 | ZHA/B多弹簧簿膜执行机构 | ||
|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 |
| 有效面积（cm2） | 350 | 350 | 560 |
| 行程（mm） | 10、16 | 25 | 40 |
| 弹簧范围 | 1.5～3kg/cm2（0.15～0.3MPa） | ||
| 膜片材料 | 乙丙橡胶夹尼龙布 | ||
| 气源接口 | RC1/4" | ||
| 环境温度 | -30～+70℃ | ||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||
| 作用形式 | 气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC） | ||
| 公称通径DNmm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径dN（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | |||||||||
| 配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
 |
|---|
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHH1H2H3A | PN16/25 | 由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 | |||||||||||
| PN40 | |||||||||||||
| PN64 | |||||||||||||
