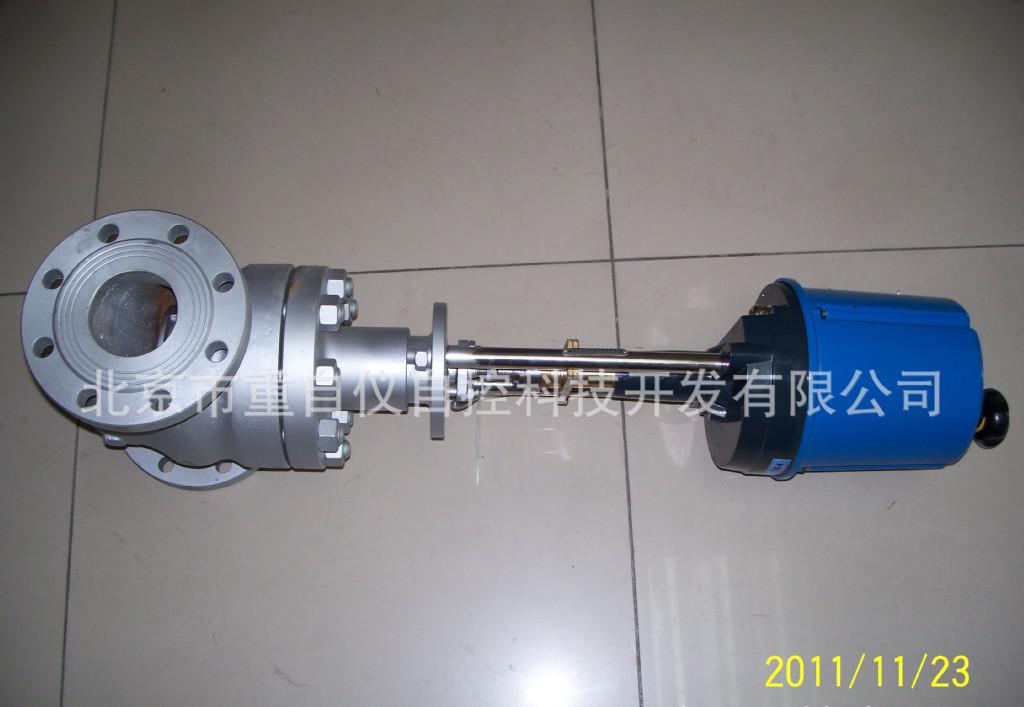

KHTS电动智能单座调节阀

KHTS电动智能单座调节阀：

使用范围：气体，液体，气液混合型

特点：阀芯采用上导向结构，结构紧凑，S流线型通道，压损小，流量大，可调范围广，流量特性精度高

阀体：

型 式：直通单座调节阀

公称通径：20.25MM

公称压力：ANSI 125.150.300.600

               JIS10.16.20.30.40K

               PN1.6,4.0,6.4MPA

连接形式 法兰连接：FF,RF,RJ,LG,MFM

法兰标准：JIS B2201-1984,ANSI B16.5-1981,JB/T79.1-94(PN1.6MPA),JB/T79.2-94(PN4.0,6.4MPA,),HG20596-97,HG20618-97等

焊接连接：嵌接焊SW

材  料：铸钢（ZG230-450）,铸不锈钢（ZG1CR18NI9TI,ZG1CR18NI12MO2TI,ZG316L),钛等耐腐蚀合金

上阀盖：

 常温型（P）:-17~230°C

伸长I型（EI）:-45~-17°C   +230~+566°C

伸长II型（EII）:-100~-45°C

伸长III型（EIII）:-196~-100°C

注：工作温度不准超过各种材料的允许范围。

压盖形式：螺栓压紧式

填 料 V型聚四氟乙烯，含浸聚四氟乙烯石棉填料，石棉编织填料，石墨填料

阀内组件

阀芯形式  单座柱塞型阀芯

流量特性 ：

金属阀座 等百分比特性（% CF),CV值从0.4~14的高精度流量特性符合IEC534-2-1976标准

软阀座 等百分比特性（% TF),和线性特性(LTF)

材料

不锈钢（1Cr18Ni9Ti,1Cr18Ni12Mo2Ti,17-4PH,9CR18,316L）,不锈钢司太莱合金，钛和耐腐蚀合金等

执行机构

形式        HA多弹簧薄膜执行机构

膜片材料 乙丙橡胶夹尼龙布，丁晴橡胶夹尼龙布

弹簧范围 20-100，80-240KPA

供气压力 140-400KPA

气源接口 RC1/4’

环境温度 -30~+70度

阀的作用形式用正作用或反作用执行机构实现气-开式或气-关式

附件定位器，空气过滤减压器，保位阀，行程开关，阀位传感器，手轮机构等

性能

 泄漏量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级

              软阀座：小于阀额定容量的10–7符合ANSI B16.104-1976IV级

回差   带定位器：小于全行程的1%

         不带定位器：小于全行程的3%（HA1型小于全行程5%）

基本误差 带定位器：小于全行程的±1%（HA1型小于全行程±2%）
              不带定位器：小于全行程的±5%

可调范围 50：1（0.25≤Cv≥14）或30：1（Cv≥0.16）

外形尺寸：mm
