| 材质 | 不锈钢 |
|---|---|
| 工作温度 | 高温 |
| 规格 | 国标 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动形式 | 电动 |
| 适用介质 | WOG |
| 形态 | 旋塞式 |
| 用途 | 调节 |
| 压力环境 | 高压 |
| 品牌 | 捷阀 |
| 型号 | KHPM |
| 加工定制 | 是 |
| 通道位置 | 直角式 |
1.产品概述：

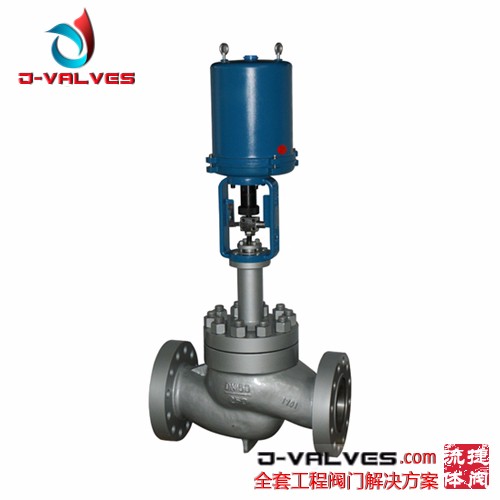

KHPM 电动高压调节阀是为高温、高压工况高设计的. 高强度、重荷载。阀体结构紧凑,压降损失小,阀芯导向面积大,具有良好的抗振性和低泄漏率.由于采用不平衡式结构,一般适于压差较小工况.
KHM系列高压平衡笼式调节阀采用压力平衡式结构阀芯, 高温、高压工况高设计的，高强度、重荷载。
低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。本系列阀适应于对各种压力和温度的流体或气体的控制，适配气动，电动等执行器
2.产品特点：
1.该调节阀是为高温、高压工况高设计的
2.高强度、重荷载
3.阀体结构紧凑,压降损失小
4.阀芯导向面积大,具有良好的抗振性和低泄漏率.由于采用不平衡式结构,一般适于压差较小工况.
3.技术参数：
| 规范名称 | 工业控制阀 | 结构长度 | 法兰标准 | 气动调节阀 | 压力温度等级 |
| 国际标准 | IEC 60534-1 | IEC 60534-3-1 | ASME B16.5 | IEC 60534-4 | ASME B16.34 |
| 国家标准 | GB/T17213 | GB/T17213.3 | JB/T79、HG20592、GB/T9113 | GB/T4213 | GB/T9131 |
|
| |||||
阀本体主要参数
| 形 式 | 套筒导向直通高压笼式阀 |
| 公称通径 | DN25～DN300 |
| 公称压力 | PN160、250、420，ANSI CL900、1500、2500 |
| 阀体阀盖材质 | WCB、WC6、WC9、CF8、CF8M等 |
| 阀内件材质 | 304、316等 |
| 填 料 | 聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝 |
| 执行机构 | 气动、电动 |
| 与执行器连接 | 螺栓压紧式、圆螺母锁紧式 |
| 阀盖类型 | 标准型、高温型 |
| 连接方式 | 法兰型（RF、MFM、RJ）、焊接型（SW、BW） |
| 法兰距 | 见下表 |
| 工作温度 | -29～+230(标准)、+230～+560(中高温) |
| 泄漏等级 | ANSI B16.104 IV、VI、零泄漏 |
| 流量特性 | 等百分比、线性、开关 |
| 固有可调比 | 50:1 |
额定流量系数和行程
| 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定Cv | 等百分比ANSI 900、1500 | 6.0 | 12 | 17 | 25 | 52 | 78 | 110 | 180 | 270 | 375 | 650 | 900 | 1400 |
| 等百分比 ANSI 2500 | 5.0 | 8 | 12 | 17 | 31 | 52 | 78 | 125 | 180 | 270 | 470 | 720 | 1000 | |
| 线性ANSI 900、1500 | 7.0 | 12 | 20 | 30 | 62 | 90 | 135 | 210 | 330 | 485 | 700 | 1000 | 1500 | |
| 线性 ANSI 2500 | 5.0 | 8 | 12 | 20 | 43 | 62 | 90 | 150 | 210 | 330 | 520 | 800 | 1200 | |
| 额定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 上表中阀门流量系数为标准配置，可以更换阀内件满足不同流量要求 | ||||||||||||||
