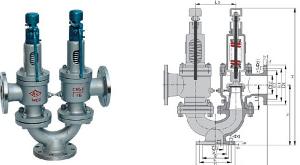

高压安全阀

安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件，应经常检查，使之安全可靠。其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。而有的用户和设计部门在选型时，总是选错型号。为此本文对安全阀的选用加以分析。

安全阀安全阀是阀门家族比较特殊的一个分支，它的特殊性是因为不同于其它阀门仅仅起到开关的作用，更重要的是起到保护设备的安全。随着我国经济建设的快速发展，在带有压力操控的设备项目工程越来越多。鉴于设备泄压的需要，安全阀在保护设备过程中起到至关重要的作用。截止2013年各类安全阀制造商和贸易商已超过700多家，每日交易询盘达到200多条，安全阀供求市场明显升温。通过第一季度数据初步分析，安全阀需求量要高出二十个百分点。安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。安全阀(又称泄压阀)是根据压力系统的工作压力(工作温度)自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力或温度超过安全阀设定压力时，自动开启泄压或降温，保证设备和管道内介质压力(温度)在设定压力(温度)之下，保护设备和管道正常工作，防止发生意外，减少损失。安全阀主要被广泛应用于：蒸汽锅炉、液化石油气汽车槽车或液化石油气铁路罐车、采油井、蒸汽发电设备的高压旁路、压力管道、压力容器等。安全阀一般按结构形式分为弹簧式安全阀和杠杆式安全阀、脉冲式安全阀，其中弹簧式安全阀应用最为普遍；按连接方式分为螺纹安全阀和法兰安全阀。安全阀口径一般都不大，常用的都在DN15mm-DN80mm之间，超过150mm一般都称为大口径安全阀。2013年安全阀行业市场规模扩大，这已是一个不争的事实。我国能够有资质生产安全阀的企业数量也不多，因为安全阀是属于特种设备行业，国家质监总局在申请资质审查方面比较严格，而巨大的安全阀需求市场，无疑给这些有资质生产安全阀的企业带来了更多的财富机会。

安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。

安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。

此外，随着使用要求的不同，有封闭式和不封闭式。封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。

安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。

1.重锤杠杆式安全阀

重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

2.弹簧微启式安全阀

弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启(整定)压力。弹簧微启式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。

3.脉冲式安全阀

脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。

上述三种形式的安全阀中，用得比较普遍的是弹簧式安全阀。
