供应上海沪工 上海欧特莱 上海白湖 冠龙A46Y 安全阀

产品价格电议对比
询价 暂无
浏览 1044
发货 江苏南京市
库存 1000个起订1个
标准 国标
材质 不锈钢
过期 长期有效
更新 2022-01-01 04:04

企业主推产品

诚信档案

联系方式
加关注0

上海犇延泵阀制造有限公司

企业会员第3年
资料未认证
保证金未缴纳
  • 江苏-南京市
  • 上次登录 2022-01-01
  • 86-025-85567367
  • 13813952393
  • 吕荣全 (先生)   销售经理

商品信息

基本参数

品牌:

未填

所在地:

江苏 南京市

起订:

≥1 个

供货总量:

1000 个

有效期至:

长期有效

标准:

国标

材质:

不锈钢
详细说明
标准 国标
材质 不锈钢
工作温度 常温
公称通径 25 -200
结构形式 先导式脉冲式
连接形式 法兰
流动方向 单向
适用介质
压力环境 常压
阀瓣开启高度 全启式安全阀
品牌 沪工 欧特莱 白湖冠龙
型号 A46Y
加工定制

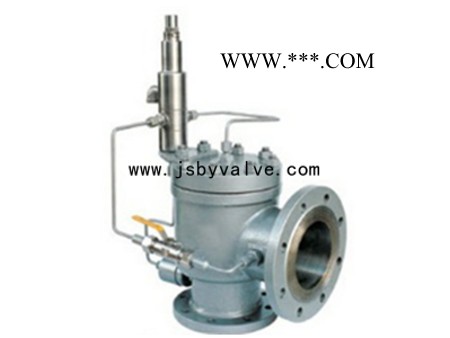

先导式安全阀

产品名称:

先导式安全阀

产品型号:

A46Y

产品口径:

DN25-200

产品压力:

0.6~10.0MPa

产品材质:

碳钢、不锈钢、合金钢等


产品介绍:
先导式安全阀是一种由主阀和导阀组成的一种新颖结构的安全阀,导阀响应系统介质压力自身动作从而控制主阀的开关动作。



应用范围:
先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的最  佳超压保护装置。



工作原理:
当系统正常工作,先导式安全阀处于关闭状态时,系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室,从而在主阀瓣上产生了一个向下的净作用力,使主阀处于关闭状态。当系统压力达到整定压力时,导阀开启且滑梭封闭导阀进气通道,主阀气室的压力通过导阀排放卸压,由于系统压力高于回座压力,滑梭封闭进气通道,从而隔断流体在导阀中的流动,这时主阀气室的压力急剧下降,主阀阀瓣完全打开,流体通过主阀泄放降压。当系统压力降到一定值时,导阀的弹簧力克服了阀进口压力作用在滑梭上的力,导阀回座,顶杆顶开滑梭,最后使得流体重新进入主阀的圆顶气室,关闭主阀。



结构特点:
1、阀座软密封保证安全阀起跳前后的良好密封性。
2、允许工作压力接近安全阀的整定压力。
3、较小超压就能使安全阀主阀迅速达到全启状态。
4、安全阀动作性能和开启高度不受背压的影响。
5、启闭压差可调。
6、导阀不流动型结构设计减少了有害介质的排放和环境污染。
7、可在线检测安全阀的整定压力。

先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠,它还可在线调校,反复启跳排放后,仍然能自动回座,关闭严密,操作维护方便。



零件名称与材料

NO.

零件名称

Ax46Y/F 材料

KAX46Y/F材料

1

阀体

WCB

WCB

2

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

3

导向套

1Cr18Ni9Ti

1Cr18Ni9Ti

4

弹簧

50CrVA

50CrVA

5

O型圈

氟橡胶

氟橡胶

6

阀盖

25

25

声明:本文中所有文字、数据、图片均只适用于参考先导式安全阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:13813952393。内部阀体结构安全阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上海犇延泵阀公司专家为您审核把关。感谢您访问我们的网站【//www.jsbyvalve.com】
