浙江军康阀门电动调节阀|目前最新的【泵阀供应】

商品信息

基本参数

品牌：	未填
所在地：	浙江
起订：	≥1 个
供货总量：	未填
有效期至：	长期有效
标准：	国标
材质：	铸钢

详细说明

标准	国标
材质	铸钢
工作温度	常温
公称通径	15-500（mm）
规格	DN50
连接形式	法兰
流动方向	单向
密封形式	硬密封型
驱动方式	电动
适用介质	蒸汽,油品,水,空气
形态	柱塞式
用途	进水,节流,调压,调节
零部件及配件	执行器
压力环境	1.6-6.4
类型(通道位置)	直通式
品牌	浙江军康阀门
型号	ZDLM
加工定制	是
通道位置	直通式

■产品概述

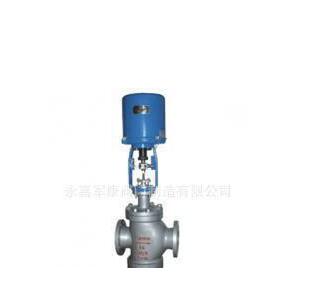

ZDLM电子式电动单座调节阀是由3810L/PSL等系列电子式电动执行机构（智能型一体化执行机构）和单座调节阀组成。电子式电动执行器内置伺服系统，无须另配伺服放大器，有输入信号及电源即可控制运转。电子式执行机构连接简单，单座调节阀阀芯采用顶部导向密封性能好，适用于泄漏量要求严格，阀前后压差不大，有一定粘度或含有纤维状介质的场合。

■主要零部件材质

阀体、阀盖：WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、

阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

推杆、衬套：2Cr13

密封垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

阀杆：304、316、326L、17-4PH

■主要性能参数

公称通径mm		25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数kv	直线型	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	10	16	25	40	63	100	160	250	400	630	1000	1600
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直线，等百分比，快开
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通套筒铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

■执行机构参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

■性能指标

项目			指标值
基本误差％			配361L 2.0；配PSL 0.1
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30：1
额定行程偏差％			2.5
允许泄量L/H			单密封符合JB/T7387-94 IV级小于阀的额定容量×10-4 双密封符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

■允许压差

公称通径(mm)		25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4 3.14	6.4 1.92	6.4 1.23	5.1 0.78
	PSL204		4.31	2.76	1.76	6.4 1.04	6.4 0.69	5.62 0.44
	PSL208					1.86	1.23	0.78	6.4 0.50	5.31 0.35	3.97 0.20
	PSL320								1.26	0.87	0.49	6.4 0.32	4.14 0.22
配361L	361LSA-20	6.4 3.14	6.4 1.92	6.4 1.23	6.4 0.78
	361LSB-50					6.4 1.16	6.4 0.76	6.25 0.49
	361LSC-65								6.4 0.64	4.32 0.41	3.23 0.28
	361LSC-99								0.63	0.44	0.25	3.31 0.16	0.27 0.11
