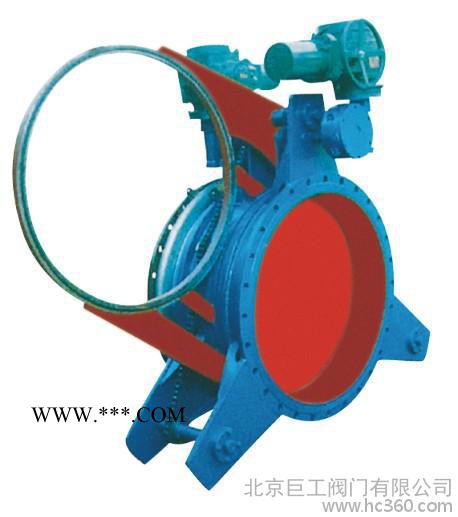

扇形盲板阀系列

一、用途

本系列手动、蜗杆传动（链式）、气动、液动、电动扇形盲板阀又称眼镜阀、翻板阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。应用于工业企业及市政煤气管网系统中的可靠切断。

二、阀门主要性能参数

三、执行标准

GB6222  工业企业煤气安全规程

GB/T9115  钢制管法兰

GB/T13927  通用阀门 压力试验

四、结构特点

1 采用扇形结构，阀门启闭作＜90°的回转，启闭迅速，操作灵活方便。

2 丝杆增力夹紧结构，自锁性好，密封副不会自动松开造成介质外漏。

3 增加了水冷机构的阀门**高耐温≤450℃。

4 配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

5 在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关（或接近开关），可将信号反馈给控制中心。

五、主要零件材料

六、订货说明

1 选用时，请根据工艺条件（工况）确定所需的压力、温度等级，并在订货合同上详细注明。

2 本系列气动、液动、电动阀门可根据用户需要配套电气控制箱、液压站等，但须在合同中注明。

3 扇形盲板阀的伸缩节不能代替管路中应设有的膨胀器。管道由于热胀冷缩等因素产生的外力，不得传导至本阀，以防止对阀门产生推拉、扭曲，影响阀门的工作性能。

4 扇形盲板阀为敞开式阀门，启闭过程中介质有外泄，操作时必须采取关闭气源或通风等安全措施，同时建议在本阀前被切断气体一侧的管道中加装蝶阀等减压控制装置，以减少气体的泄漏量。

5 电动、气动或液动盲板阀在设计控制系统时，要求在阀板处于松开状态下才能启闭阀板。
