| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN20-200（mm） |
| 规格 | ZZC(V) |
| 品牌 | JOTO |
| 型号 | ZZC(V) |

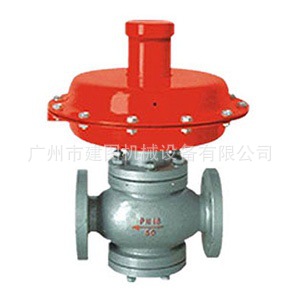

ZZC(V)自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统。控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。差(微)压调节阀有B型和K型两种。B型阀阀芯初始位置常开，差(微)压增大时闭合。K型阀阀芯初始位置常闭，差(微)压增大时开启。特点无需停止生产即进行设定值的调整；
无填料，阀杆上、下活动时不存在磨擦，上密封**可靠；
执行机构敏感元件灵敏，极微小的压力变化会被感测出来；
阀体为四通形式，因而K、B型可通用一种阀体。应用A．氢冷发电机组密封油系统；
B．风机加热系统循环风量控制；
C．两种气体流量的配比控制；
D．泵旁路调节型号编制
主要技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量 系效Kv | ZZCP / ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 额定行程(mm) | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力PN(MPa) | 0.10 1.0 | ||||||||
| 差压调节范围(kPa) | 0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 8～100 | ||||||||
| 介质温度(℃) | ≤80 | ||||||||
| 调节精度(％) | ≤10 | ||||||||
| 允许泄漏 量(l/h) | ZZCP / ZZVP | 10-4×阀额定容量(Ⅳ级) | |||||||
| ZZCN | 5×10-3×阀额定容量(Ⅱ级) | ||||||||
注：1. ZZCP/ZZVP公称压力为0.1MPa，ZZCN为1.0MPa
2. ZZCN差压调节范围为36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa
主要零件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 封盖 | 2Cr13 | 1 | 上阀座 | 1Cr18Ni9Ti |
| 2 | 弹簧座 | 45 | 2 | 下阀座 | 1Cr18Ni9Ti |
| 3 | 弹簧 | 60Si2Mn | 3 | 调节盘 | 2Cr13 |
| 4 | 托盘 | 1Cr18Ni9Ti | 4 | 弹簧座 | 45 |
| 5 | 膜片 | ding腈橡胶 | 5 | 波纹管 | 1Cr18Ni9Ti |
| 6 | 小膜片 | 耐油橡胶 | 6 | 执行机构外腔 | Q235 |
| 7 | 阀芯 | PTFE | 7 | 推杆 | 2Cr13 |
| 8 | 阀座 | 1Cr18Ni9Ti | 8 | 阀杆 | 1Cr18Ni9Ti |
| 9 | 阀体 | ZG230-450 ZG1Cr18Ni9Ti | 9 | 阀芯 | 1Cr18Ni9Ti |
| 10 | 阀体 | ZG230-450 |
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP / ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | |||||||
| L | ZZCP / ZZVP | 150 | 160 | 180 | 200 | 290 | 290 | 310 | 350 |
| ZZCN | 222 | 222 | |||||||
| 重量G（Kg） | 12 | 13 | 15 | 17 | 20 | 38 | 38 | 43 | |
| 导压管螺纹接头 | M16×1.5 | ||||||||
