| 材质 | 其它 |
|---|---|
| 连接形式 | 其它 |
| 品牌 | 永嘉工奥 |
| 型号 | TJ40H |
本公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

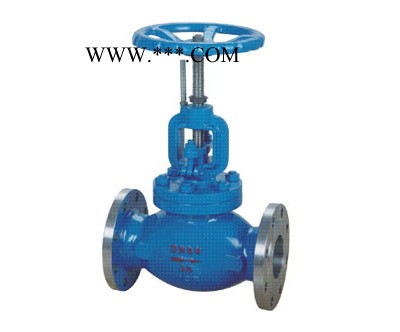

一、TJ40H手动调节阀产品概述
TJ40H手动调节阀主要用于城市集中供热、区域供热、循环水工程、热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，可取代节流孔板，是一种改变孔径的节流装置，介质温度：≤425℃。
具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
二、TJ40H手动调节阀设计安装标准
产品型号：TJ/S40/10H-16、25
公称通径：DN15~500
法兰标准：GB4216 GB9115.8-88 JB/T79-94
结构长度：GB12221-89
压力试验：GB/T13927-92
安装方式：法兰连接
压力等级：PN10、PN16、25
工作温度：0℃～425℃

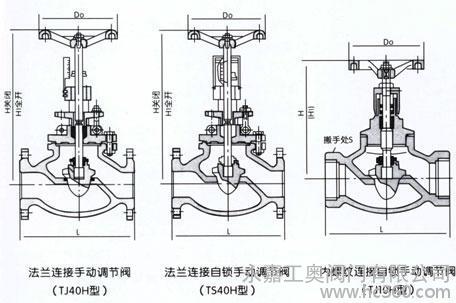

三、TJ40H手动调节阀示意图
四、TJ40H手动调节阀主要零部件材料
零件材料 | 阀体、阀盖、填料压盖 | 阀杆、阀瓣、密封圈 | 指示盘、阀杆螺母、螺帽套 |
材料 | 灰铸铁、铸钢、不锈钢 | 不锈钢 | 黄铜 |
四、TJ40H手动调节阀主要外型尺寸（法兰连接尺寸：PN10按GB4216标准，PN16、PN25按JB/T97-94标准）
型号 | 尺寸（MM） | ||||||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
TJ40H-10 TJ40H-10 | L |
|
|
|
|
|
|
|
|
|
|
|
| 622 | 698 | 787 | 914 |
H |
|
|
|
|
|
|
|
|
|
|
|
| 914 | 914 | 968 | 968 | |
H1 |
|
|
|
|
|
|
|
|
|
|
|
| 1074 | 1074 | 1168 | 1168 | |
D0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
TJ40H-16 TJ40H-16C TS40H-16C TS40H-25 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
|
|
|
|
H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 |
|
|
|
| |
H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 |
|
|
|
| |
D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 |
|
|
|
| |
TJ10H-10 TJ10H-16C | L | 90 | 100 | 120 | 140 | 170 | 200 |
|
|
|
|
|
|
|
|
|
|
H | 150 | 160 | 182 | 192 | 250 | 264 |
|
|
|
|
|
|
|
|
|
| |
H1 | 160 | 170 | 197 | 207 | 270 | 284 |
|
|
|
|
|
|
|
|
|
| |
D0 | 80 | 80 | 80 | 90 | 100 | 120 |
|
|
|
|
|
|
|
|
|
| |
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。网址www.tiaojief.com 电话 0577-57781017
