供应瓦特斯ZXHP不锈钢气动薄膜调节阀气动温度控制阀|目前最新的【泵阀供应】

商品信息

基本参数

品牌：	未填
所在地：	上海
起订：	≥100 台
供货总量：	100 台
有效期至：	长期有效
标准：	国标
材质：	不锈钢

详细说明

标准	国标
材质	不锈钢
工作温度	常温
连接形式	法兰
流动方向	单向
驱动方式	气动
适用介质	水,氧气,各种高腐蚀化学介质
压力环境	常压
品牌	瓦特斯
型号	ZXHP
加工定制	是

本公司供应不锈钢气动薄膜调节阀质量保证，欢迎咨询洽谈。

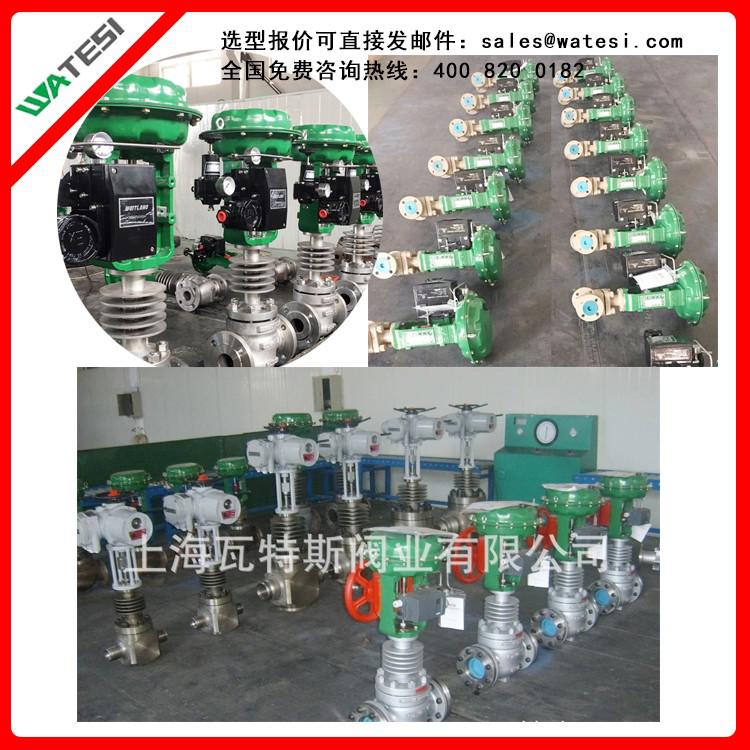

ZXHP型不锈钢新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。

2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。

3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。

4、可调范围大，固有可调比为50。

5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

6、ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

7、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料：

主要零件材料：

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯，柔性石墨

波纹管：1Cr18Ni9Ti

垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3

波纹膜片：丁晴橡胶夹增强涤纶织物

弹簧：60SIMN

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

技术参数：

公称通径DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
额定流量系数 KV	直线	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
额定行程L（mm）		16						25				40				60
膜片有效面积Ae（cm2）		280						400				600				1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座：IV级（10-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
	高温型	450~560
	低温型	-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准

规格质量：

外形尺寸及重量

标准型、散热形、高温型外形尺寸表单位：MM

公称通径			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	标准型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180

散热高温型高度（H）为PN16的数值

**夹套型高度H1及H均增加15%

波纹管密封型外形尺寸单位：MM

公称通径	20	25		32	40	50		65	80	100	125	150	200
ФA	282		308				394				494
L	150	160		180	200	230		290	310	350	400	480	600
H1	53	58		70	75	83		93	100	110	125	143	170
H标准型	446.5	453.5		490	542	537.5		617.5	667	675	735	907.5	900

订货须知：

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号，请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
