| 标准 | 德标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-500（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 水,油品 |
| 形态 | 隔膜式 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | SENTE |
| 型号 | ST680-D |
| 加工定制 | 是 |
提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。产品介绍
产品信息公称通径：DN15～DN500
公称压力：PN16～PN420,5K～63K,150LB～2500LB
适用温度：-196℃～+650℃
适用介质：水、蒸汽、油、气体
连接型式：法兰、承插焊
阀盖型式：常温型 高温型 波纹管型 低温型
填 料：聚四氟乙烯柔性石墨 密封垫：聚四氟乙烯
阀体材质：WCB、WC6、、WC9、 CF8 CF8M CF3M等
流量特性：快开、等百分比 直线
执行机构 ：单弹簧薄膜式气缸,多弹簧薄膜式气缸,活塞式单/双作用气缸、电动、液动 产品实拍图

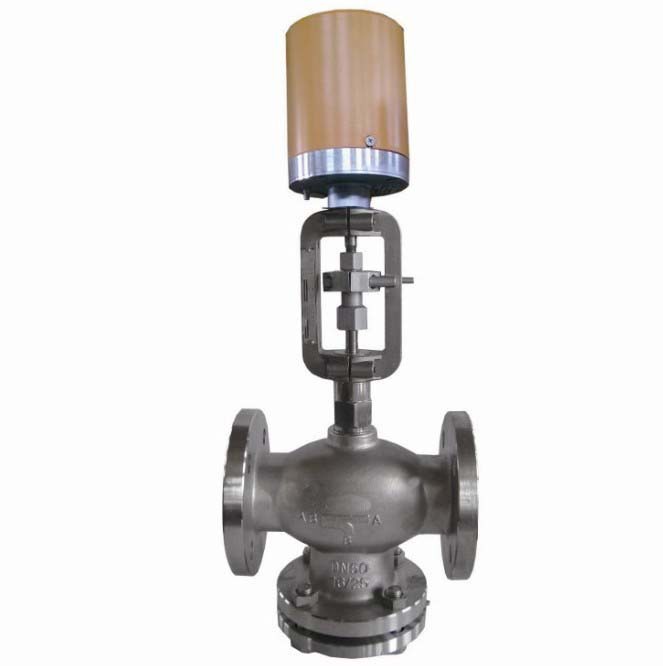

不锈钢阀体电动控制阀

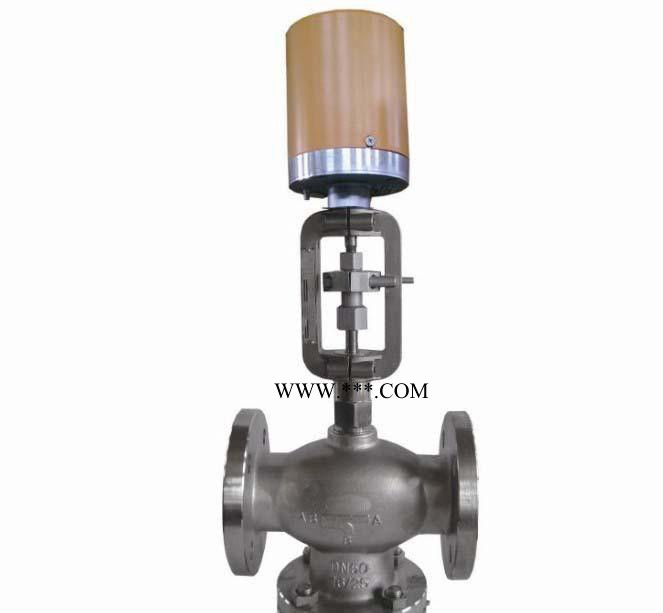

碳钢阀体电动控制阀
主要参数（连接方式按照附录尺寸）
公称通径DN | 结构长度L | 公称通径DN | 阀座尺寸 | 流量特性Cv | 行程 | ||||
ANSI 150# PN 16 JIS 10K | ANSI 300# PN 40 JIS 20K | ANSI 600# PN 64 JIS 40K | |||||||
等百 分比 | 直线 | ||||||||
15 | 130 | 130 | 210 | 15 | 10/12/15 | 4 | 4.4 | 21 / 25 / 30 | |
20 | 130 | 150 | 230 | 20 | 10/12/15/20 | 6.3 | 6.9 | ||
25 | 150 | 160 | 230 | 25 | 15/20/25 | 10 | 11 | ||
32 | 160 | 180 | 260 | 32 | 20/25/30 | 16 | 17.6 | ||
40 | 190 | 200 | 260 | 40 | 25/32/40 | 25 | 27.5 | ||
50 | 210 | 230 | 300 | 50 | 32/40/50 | 40 | 44 | ||
65 | 230 | 290 | 340 | 65 | 40/50/65 | 63 | 69 | ||
80 | 240 | 310 | 380 | 80 | 50/65/80 | 100 | 110 | ||
100 | 305 | 350 | 430 | 100 | 65/80/100 | 160 | 176 | ||
125 | 400 | 400 | 500 | 125 | 80/100/125 | 250 | 275 | 30 /40 | |
150 | 480 | 480 | 550 | 150 | 100/125/150 | 400 | 440 | ||
200 | 600 | 600 | 650 | 200 | 125/150/200 | 630 | 690 | 100 | |
250 | 730 | 730 | 775 | 250 | 150/200/250 | 910 | 1000 | ||
300 | 850 | 850 | 900 | 300 | 200/250/300 | 1260 | 1400 | 150 | |
350 | 980 | 980 | 1025 | 350 | 250/300/350 | 1710 | 1900 | ||
400 | 1100 | 1100 | 1150 | 400 | 300/350/400 | 2160 | 2400 | ||
450 | 1200 | 1200 | 1275 | 450 | 350/400/450 | 2830 | 3145 | 200 | |
500 | 1250 | 1250 | 1400 | 500 | 400/450/500 | 3490 | 3880 | ||
