| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 结构形式 | 杠杆式 |
| 适用介质 | 水 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 配件 |
| 用途 | 截止 |
| 类型(通道位置) | 三通式 |
| 口径 | 大口径 |
| 公称通径 | 150 |
| 安装尺寸 | 150 |
| 规格 | 150 |
| 作用对象 | 泵 |
| 品牌 | 温州闽嘉特种阀门 |
| 型号 | 不锈钢圆型百叶阀 |

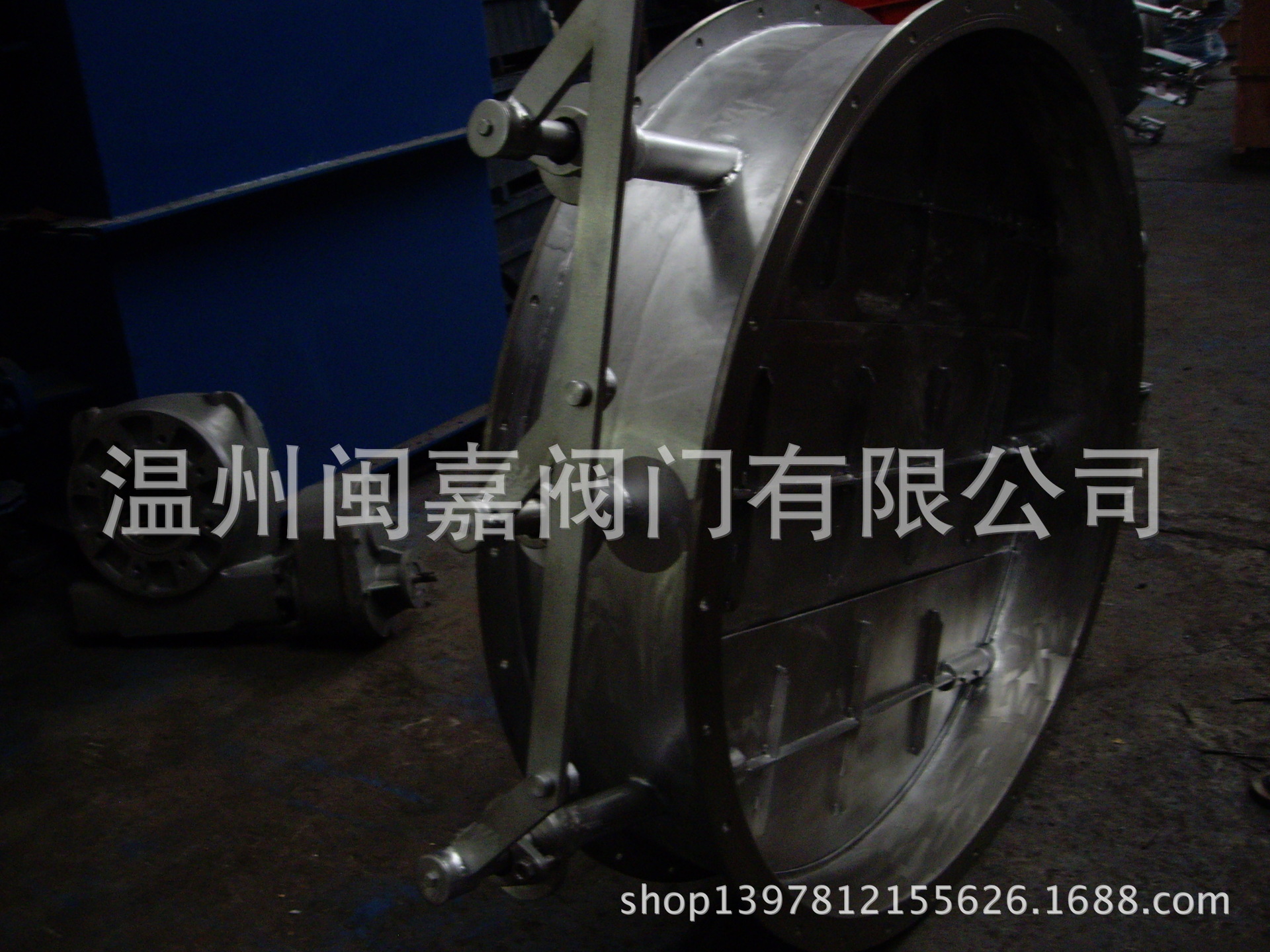

百叶阀(圆式)是与电动执行机构配套使用，百叶阀(圆式)具有启闭力矩小、动作灵敏、性能可靠、口径大、重量轻等优点。百叶阀(圆式)广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，百叶阀(圆式)能对粉尘、气体、进行处电动或手动调节和切断。
百叶阀(圆式)主要参数：
| 工作温度 | -30～250℃ | 使用环境温度 | 电动执行机构：10～5℃ | |
| 公称压力 | 0.05MPa | 何服放大器：0～45℃ | ||
| 输入信号 | 0～10mA或4～20mA | 环境相对湿度 | 电动执行机构：≤95% | |
| 电源电压 | 220V 50HZ | 何服放大器：≤85% | ||
| 死区 | ≤0.8% | 材料 | 阀体阀板 | Q235-A |
| 回差 | ≤2.5% | 轴 | 20r13 | |
| 基本误差 | ±2.5% | 填料 | 聚四氟乙烯 | |
ZKYVb-0.05型百叶阀(圆式)
| DN | D | D1 | L | L1 | L2 | b | n-d | 风机 | 重量(kg) |
| 280 | 324 | 306 | 160 | 570 | 300 | 8 | 8-Φ10 | 4-72 | 60 |
| 320 | 367 | 350 | 180 | 610 | 16-Φ7 | 70 | |||
| 360 | 416 | 394 | 650 | 82 | |||||
| 450 | 512 | 490 | 780 | 365 | 16-Φ10 | 95 | |||
| 500 | 572 | 550 | 200 | 835 | 125 | ||||
| 600 | 676 | 650 | 860 | 155 | |||||
| 180 | 230 | 205 | 160 | 465 | 275 | 8-Φ7 | 9-19 9-26 | 210 | |
| 200 | 250 | 225 | 485 | 35 | |||||
| 224 | 284 | 254 | 510 | 45 | |||||
| 250 | 310 | 280 | 535 | 8-Φ10 | 9-19 9-26 | 60 | |||
| 280 | 360 | 320 | 565 | 75 | |||||
| 315 | 395 | 355 | 180 | 650 | 365 | 125 | |||
| 355 | 435 | 395 | 690 | 140 | |||||
| 400 | 500 | 450 | 735 | 8-Φ12 | 170 | ||||
| 450 | 550 | 500 | 780 | 210 | |||||
| 500 | 620 | 560 | 200 | 900 | 425 | 12-Φ12 | 230 | ||
| 560 | 680 | 620 | 1000 | 10 | 260 | ||||
| 630 | 750 | 690 | 1070 | 320 | |||||
| 710 | 830 | 770 | 1150 | 16-Φ12 | 375 | ||||
| 800 | 920 | 860 | 260 | 1240 | 9-26 | 475 | |||
| 900 | 1040 | 970 | 1340 | 16-Φ15 | 525 | ||||
| 1000 | 1110 | 1065 | 1440 | 4-27 Y5-48 | 645 | ||||
| 1110 | 1220 | 1170 | 1650 | 12 | 20-Φ15 | 670 | |||
| 1120 | 1250 | 1190 | 280 | 1660 | 480 | 770 | |||
| 1200 | 1330 | 1270 | 1740 | 24-Φ15 | G/Y-73 | 870 | |||
| 1400 | 1520 | 1470 | 320 | 1940 | 640 | 970 | |||
| 1600 | 1700 | 1660 | 2140 | 28-Φ19 | 1170 | ||||
| 1800 | 1900 | 1860 | 420 | 2340 | 14 | 1270 | |||
| 2000 | 2122 | 2060 | 2540 | 1350 | |||||
| 2200 | 2300 | 2260 | 450 | 2740 | 36-Φ19 | G/Y-73-14 | 1590 | ||
| 2500 | 2600 | 2560 | 3040 | 1990 | |||||
| 2800 | 2900 | 2860 | 500 | 3340 | 2890 |
