供应自力式蒸汽减压阀,薄膜式调节阀

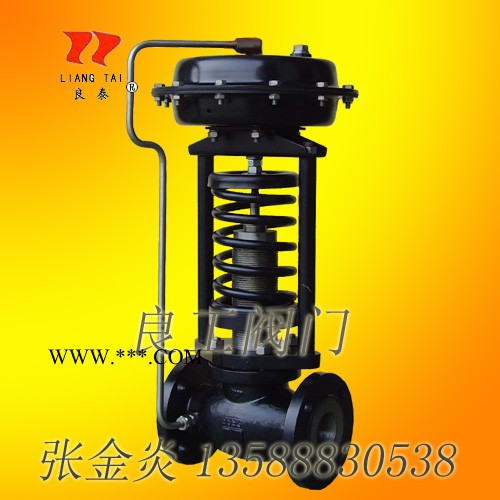

自力式蒸汽减压阀,薄膜式调节阀（ZZY）

自力式蒸汽减压阀,薄膜式调节阀，顾名思义**是不需要电源、气源或其他外力，而是利用介质自身的能量来驱动的调节阀，自力式调节阀节能、环保，适用于缺少气源、电源的场合。根据控制对象的不同，可以分为自力式压力调节阀、自力式流量调节阀、自力式温度调节阀、自力式压差调节阀、氮封阀、微压调节阀等。杭州良工阀门有限公司集多年自力式控制阀生产经验，生产出的自力式调节阀控制精度高，可满足不同的自动化控制要求。

自力式蒸汽减压阀,薄膜式调节阀控制阀)无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

自力式蒸汽减压阀,薄膜式调节阀有单座（ZZYP）、套筒（ZZYM）二种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN15～250；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。自力式压力调节阀适用于天然气、氮气、空气、氧气（需禁油脱脂处理）等气体管道上减压稳压。可按需要组合满足用户工况要求。

自力式蒸汽减压阀,薄膜式调节阀原理：

自力式蒸汽减压阀,薄膜式调节阀在工业上广泛应用，是一种无需外来资源，只需要被测介质自力压力、温度或者流理的变化，设定预先的值**能自动调节的一种控制装置，这是一种节能型仪表，具有控制执行等多功能的仪表控制系统。它的种类可分为自力式压力调节阀，自力式微压差压调节阀，自力式温度调节阀，自力式蒸汽减压稳压阀。适用无供电供气又需自动控制的场合。

自力式蒸汽减压阀,薄膜式调节阀特点：

◇　自力式蒸汽减压阀,薄膜式调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

◇　压力分段范围细且互相交叉，调节精度高。

◇　压力设定值在运行期间可连续设定。

◇　对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

◇　橡胶膜片式检测，执行机构测精度高、动作灵敏。

◇　采用压力平衡机构，使调节阀反应灵敏、控制**。

压力设定范围：

对压闭型调压阀，将阀前压力调节到一定值，缓慢调节调压阀的调节件，件出口压力在该压力设定范围的**大与**小值之间连续可调，当调压阀后的截止阀关闭时，调压阀应走全行程，观察其动作有无跳动、卡死及达不到极限值现象。

对压开型调压阀，将阀前压力逐渐升高，使阀逐渐开启，缓慢调节调压阀的调节件，使入口压力在该压力设定范围的**大与**小值之间连续可调，同时增加阀前压力，并使调压阀走全行程，观察其动作有无跳动、卡死及达不到极限值现象。

阀后压力调节阀，其阀前压力与阀后压力的关系：

自力式蒸汽减压阀,薄膜式调节阀门本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀（B型），为保证阀后压力在一定范围内，其阀前压力必须达到一定值。

整机作用方式确定：

阀前压力调节阀（K型）其初始位置的阀芯在关闭位置，当阀前压力逐渐升高，阀逐渐打开，直至阀前压力稳定在要求的给定值。

阀后压力调节阀（B型）其初始位置的阀芯在开启位置，当阀门压力逐渐升高，阀逐渐关闭，直至阀后压力稳定在要求的给定值。

安装方式：

ZZY型自力式蒸汽减压阀,薄膜式调节阀广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中，能应用于气体、液体、蒸汽介质的减压稳压（阀后调节）或泄压稳压（阀前调节），但由于它利用介质自身的压力去操作执行机构，在执行机构内充满介质，故安装方式应与此相配合。

在安装时取压点应设在离调压阀适当的位置，压开型调压阀应大于2倍管道直径，压闭型调压阀应大于6倍管道直径。

在安装冷凝器时应注意冷凝器的位置，使其高于膜头而低于工艺管道，以保证冷凝器内充满冷凝液。

主要零件材料：

◇　阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

◇　阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

◇　阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

◇　阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

◇　膜盖：A3、不锈钢

连接标准：

◇　法兰标准：铸法法按BG9113-88、JB/79-94

◇　法兰密封面型式：PN16凸面

◇　PN40、64为凹凸、阀体为凹面

◇　结构长度按BG12221-98

◇　执行机构信号接口：内螺纹M16×1.5

订货时请用户提供以下资料：

◇　调节阀名称、型号

◇　公称通径（mm）

◇　公称压力（Mpa）

◇　阀前、后压力

◇　额定流量系数（Kv）

◇　固有流量特性

◇　介质名称及状态

◇　工作温度及范围

◇　整机作用方式

◇　阀体、阀内件及填料材质

◇　所配附件

◇　阀全法兰标准

◇　其他特殊要求

自力式蒸汽减压阀,薄膜式调节阀
