| 执行器 | 活塞式 |
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温（℃） |
| 公称通径 | 15-350（mm） |
| 规格 | DN100,DN80,DN65,DN50,DN40,DN25,DN200,DN20,DN15 |
| 结构形式 | 弹簧式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 自动 |
| 适用范围 | 水蒸汽油品等 |
| 适用介质 | 水 |
| 外形 | 大型 |
| 形态 | 柱塞式 |
| 用途 | 泄压 |
| 零部件及配件 | 阀体 |
| 压力环境 | 1.6 |
| 主体材料 | 不锈钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 爱伦 |
| 型号 | ZZYP-16P |
| 适用星级 | 五星级 |

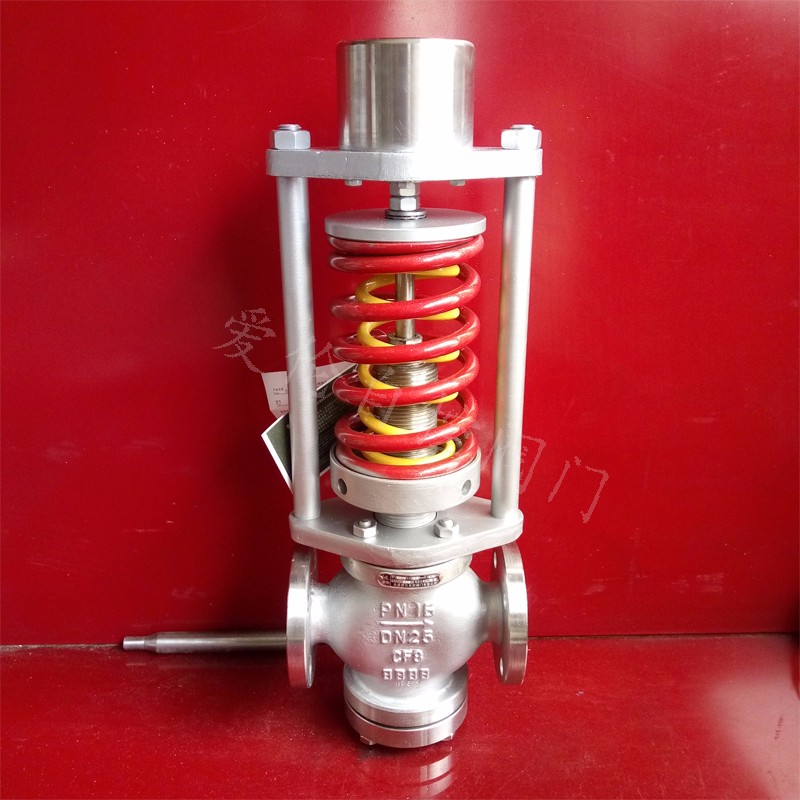

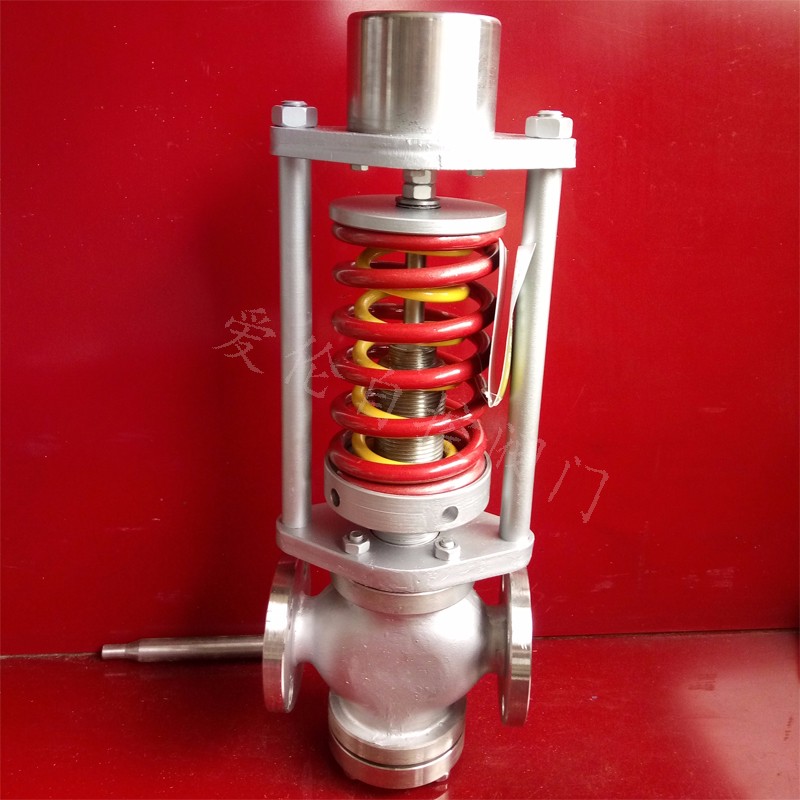

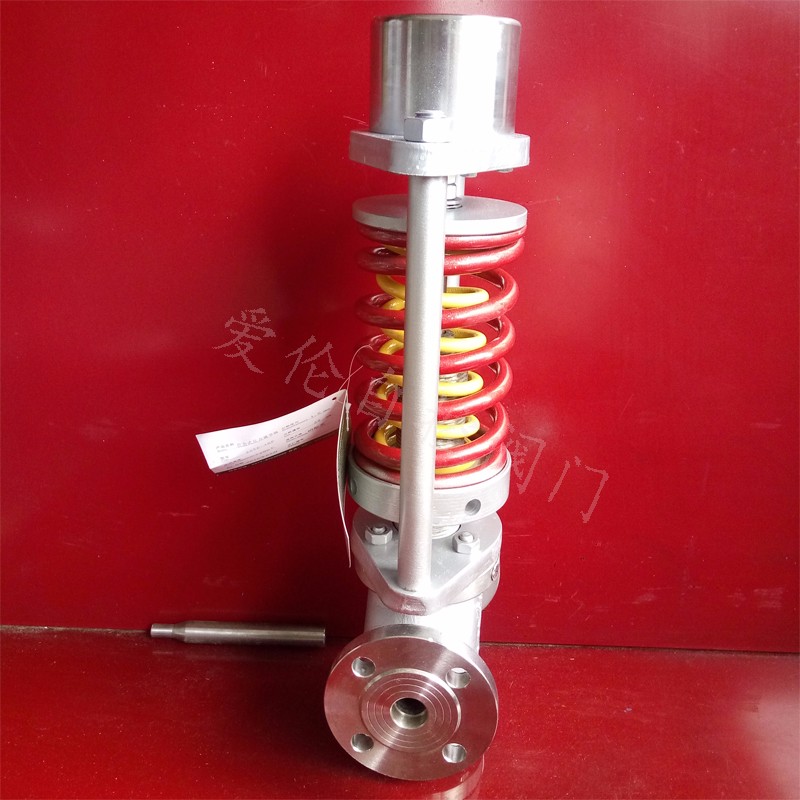

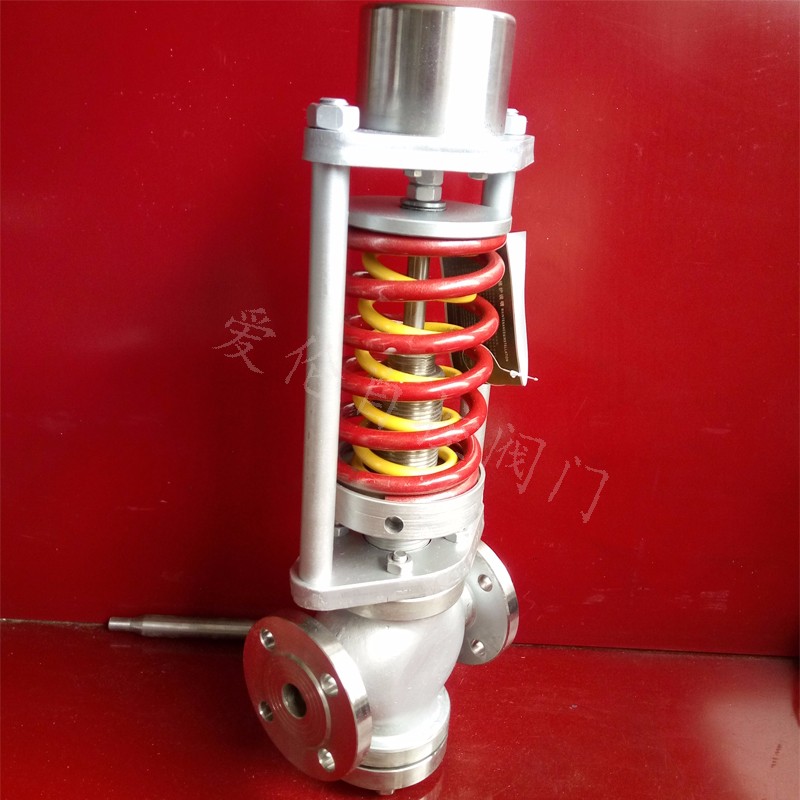

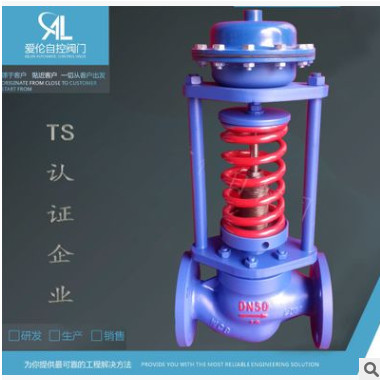

产品概述
ZZY型自力式压力调节阀(自力式压力控制阀)无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
自力式压力控制阀有单座（ZZYP）、套筒（ZZYM）二种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN15～250；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求合。
■ 产品特点
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。橡胶膜片式检测，执行机构测精度高、动作灵敏。采用压力平衡机构，使调节阀反应灵敏、控制精确。
■ 主要技术参数
● 阀体
| 阀体形式 | 精小型直通铸造球型阀 |
| 公称通径 | DN15～250mm |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 法兰标准 | ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+450℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 | 单座、套筒型阀芯 |
| 流量特性 | 线性 |
● 执行机构
| 有效面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保证压力阀正常工作的 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间最大压差 | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" | |||
注：※该有效面积所对应的压力设定范围不适用于DN150-250。

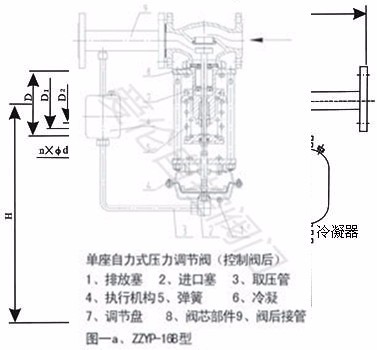

■ 主要内部结构图
| | |
| 单座式阀芯 (ZZYP型) | 套筒式阀芯 (ZZYM型) |
■ 主要零件材料
| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |
| 2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 垫片 | 聚四氟乙烯(PTFE) | |||
| 5 | 导向套 | 304 | 304 | 316 | 316L |
| 6 | 支座 | 304 | 304 | 316 | 316L |
| 7 | 阀盖 | 304 | 304 | 316 | 316L |
| 8 | 底盘 | 304 | 304 | 316 | 316L |
| 9 | 弹簧 | 65Mn | 304 | 316 | 316L |
| 10 | 填料 | 聚四氟乙烯(PTFE)/柔性石墨 | |||
| 11 | 螺母 | 304 | 304 | 316 | 316L |
| 12 | 执行器 | 25#(特殊要求可订做) | |||
■ 主要性能指标
| 设定值偏差 | ±8% | |||
| 允许泄露量 | 硬密封 | 4×0.01%阀额定容量 | ||
| 软密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
■ 允许工作温度
| 公称通径 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ | ||
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
■ 额定流量系数、噪音衡量系数、允许压差
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KvS | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
■ 主要外形及连接尺寸
|
|
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端间距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 压 | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大约重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接口螺纹 | M16X1.5 | ||||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
