供应杭州环力ZZY杭州单座调节阀\薄膜阀\流量阀

基本结构

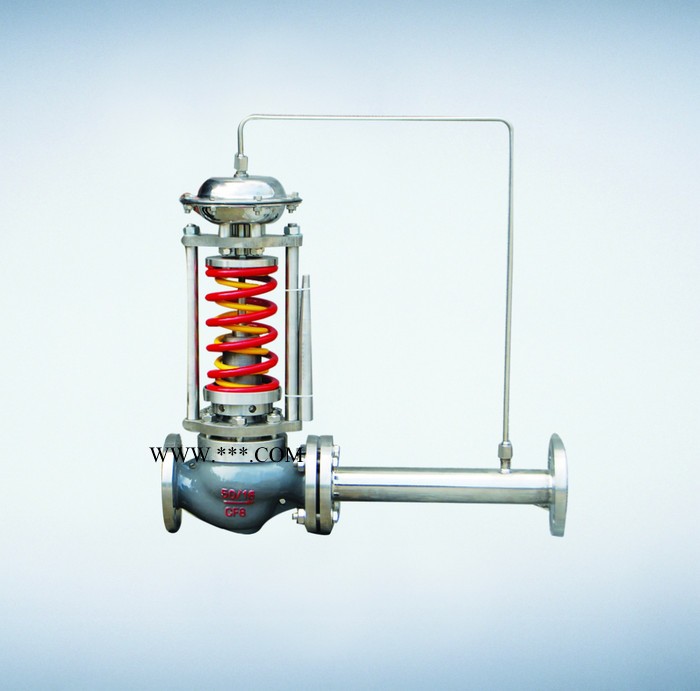

        ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一

        图一a、用于控制阀后压力的调压阀，阀作用方式为压闭型。其作用原理如下：

        介质由箭头方向流入阀体，经阀座、阀芯节流后输出。 另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压的目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度减少，直至阀后压力下降至设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加大，直至阀后压力上升至设定值为止。

        图一b、用于控制阀前压力的调压阀，阀作用方式为压开型。 其作用原理如下：

        介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。
