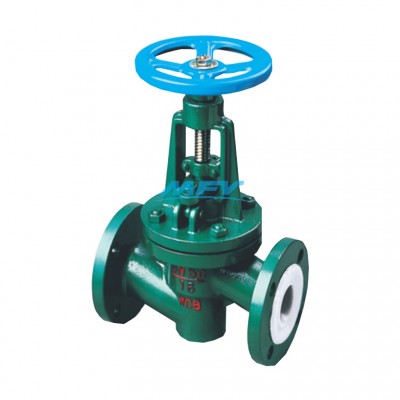

二、J41F46衬氟截止阀截止阀基本结构
1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀
破坏密封面。
2.阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
J41F系列衬氟截止阀采用氟塑料衬里技术,阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生高速介质流冲蚀破坏密封面。
J41F系列衬氟截止阀的工作原理是靠升降阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,检修方便,使用范围广等优点。
