| 叶轮结构 | 封闭式 |
|---|---|
| 级数 | 单级 |
| 是否跨境货源 | 否 |
| 用途 | 化工泵 |
| 输送介质 | 清水泵 |
| 材质 | 不锈钢 |
| 流量 | 5.5-----480（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 耐腐蚀 |
| 扬程 | 3.5-----158（m） |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | 40FB-25 |

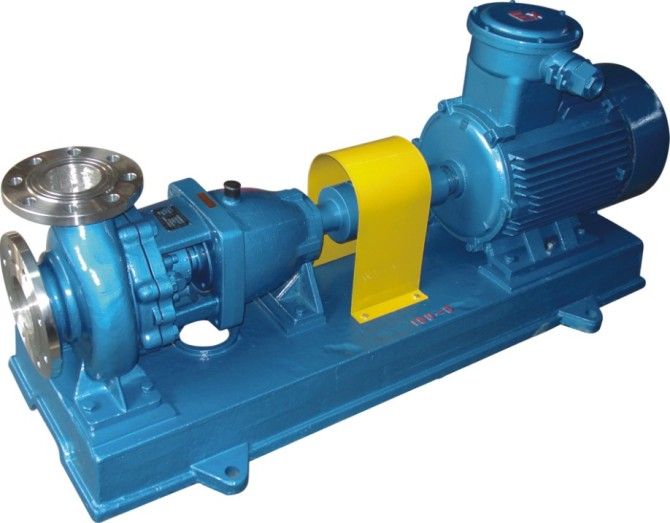

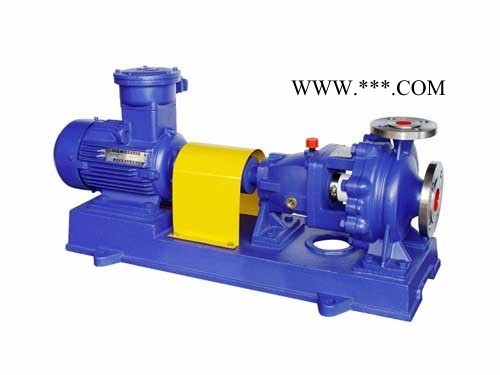

供应40FB-25、40FB-25A卧式不锈钢耐腐蚀离心泵
产品概述
FB、AFB型泵是单级单吸悬臂式耐腐蚀离心泵，本公司汲取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。
本泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门，也可供工矿企业及城市供水、排水之用。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
技术参数
流量：3.6～100m3/h；
扬程：15～55m；
转速：2900r/min；
功率：1.5～18.5KW；
进口直径：25～100mm；
适用温度：-20℃～120℃。
使用与注意事项
安装及注意事项
1.在安装前应对泵和电机进行检査，各部分应完好无损，泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源. 后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金泵钢度较金属差，故管路重量不能直接压在泵体上，迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1．往水泵内注足液体（引液）。
2．桧査支架油室的油位是否在规定范围内。
3．检査电动机运转方向.调看泵的旋转标记。
4．关闭出口阀门及压力表旋塞。
5．启动电机.打开压力表旋塞.慢慢打开出口阀门，当压
6．重要停车时，首先关闭出水阀，再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。
拆卸与安装
泵的拆卸
1．泵与电机联接用爪型联轴器连接，拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4．松开机械密封动!不固定螺钉，用木锤轻击连轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5．松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。
起动、运行和停止
1. 起动前准备
1) 起动前要把泵和现场清理千净。
2) 检查托架内润滑油量是否适量〈油面在油位计中心线2mm左右）油位计是否完好。
3) 未接联轴器前检查原动机的转向，与泵的转向箭头一致后，接好联轴器。
4) 在装好机械密封或填料和联轴器后可方使地用手转动泵轴，应无碰擦现象，并将联轴器的防护罩安装好。
5) 泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空气后，将吐出管的闸阀关闭。
6) 起动前检查基础螺检有无松动。压盖是否歪斜，以及润滑油和冷却水的供应情况。
2. 起动
1) 关闭进出口压力（或真空）计和出水阀门、（如有旁通管、此时也应关闭。〉起动电机（ 先点动、确认泵转向正确后，才开始正式运行。），然后打开进出口压力（或真空）计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水阀门，调节到需要的工况。在吐出管路关闭的情况下，泵连续工作的时间，不能超过3分钟。
2) 起动过程中要时时注意原动机的功率读数及泵的振动情况，振动数不应超过0.06毫米，测定部位是轴承座。
3) 密封情况：机械密封应无泄漏、发热现象、填料密封^I呈连续滴流状态。
3. 运行
1) 经常检查泵和电机的发热情况（轴承的温升不应超过75℃〉及油位计供油情况。〈一般每运行1500小时后，要全部更换润滑油一次〉。
2) 不能用吸入阀来调节流量，避免产生汽蚀。
3) 泵不宜在低于30%殳计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。
4) 注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。
4. 停止
1) ?慢关闭吐出口管路闸阀〈如果泵在倒灌情况下使用，还要关闭吸入管路的闸阀）、并关闭各种仪表的开关。
2) 切断电源
3) 如果密封采用外部引液时，还要关闭外引液阀门。
4) 如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
5) 如果长时间停车不用，除将泵内的腐蚀性液体放净外，各零部件应拆卸清洗干净，尤其是密封腔。
