| 材质 | 不锈钢 |
|---|---|
| 产地 | 河北 |
| 流量 | 25（m3/h） |
| 驱动方式 | 电动 |
| 适用范围 | 工程科技 |
| 性能 | 卫生 |
| 泵轴位置 | 卧式 |
| 品牌 | 欧通泵业 |
| 型号 | CZ型化工泵 |

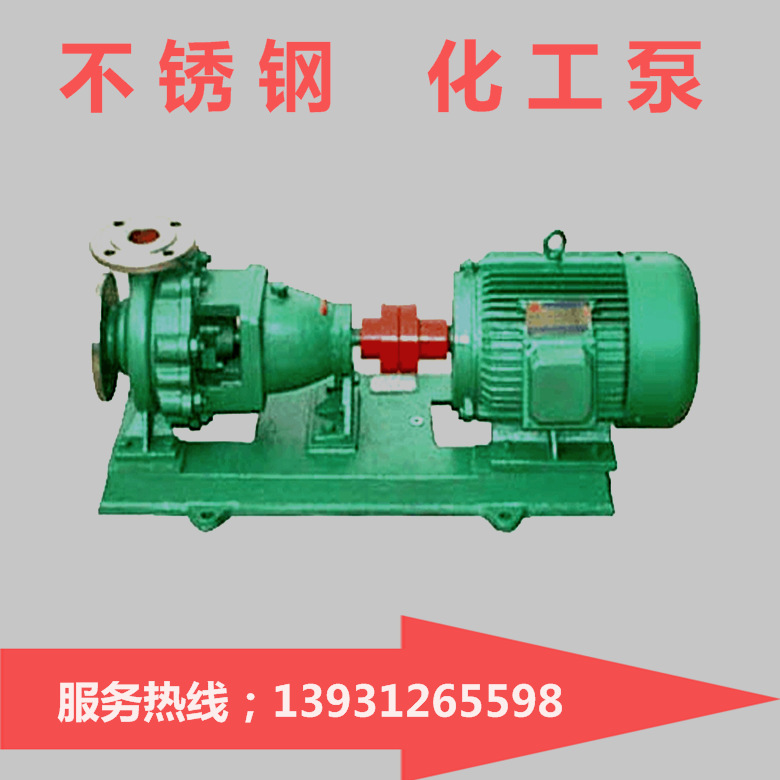

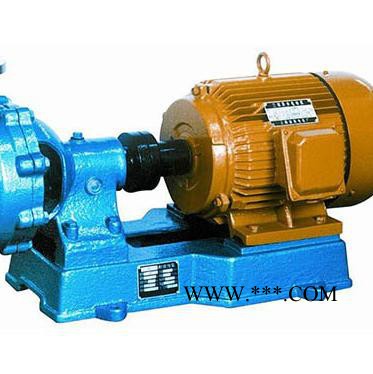

产品概述
CZ系列标准化工泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准。
CZ系列标准化工泵的性能范围包括了IH系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH型泵。
用途
输送低温或高温液体；中性或有腐蚀性液体；清洁或含有固体颗粒的液体。特别适用于：化工和石油化性能
流量（Q）3.2-2000m3/h
扬程（H）7-160m
工作压力（P）2.5MPa
工作温度（t)-80℃～300℃
特性曲线平坦，汽蚀值低，效率高，在不满负荷时，也保持这些特性。
设计特点
作用于轴封处的压力由付叶片或叶轮上的平衡孔平衡。轴封既可采用软填料密封（可冷却，也可不冷却），也可采用各种结构的单、双端面非平衡型机械密封以及各种结构的单、双端面平衡型机械密封。滚珠轴承经久耐用，轴经尺寸充裕，以保证运行平稳。部分规格的泵体设计成双螺壳体，以平衡经向力。轴承架，包刮轴、叶轮、填料函等形成一个组合部件，使泵体在维修时不须从管道上拆下（如果采用加长联轴器时，电机也不必拆下）。法兰设计，采用PN16、PN25两种（依据材料的差别）。而且，也可运用于ANSI125磅/平方英寸或150磅/平方英寸。
输送介质
各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。
各种温度和浓度下的氢氧化钠等感性溶液。
各种盐溶液。
各种液态石油化工产品、有机化合物，以及其它有腐蚀的原料和产品。
目前我公司的耐腐蚀材料，能满足上述各种介质的要求。订货时，请用户提供所需要输送介质的详细情况。
CZ型泵性能参数(1)
| 泵型号 | 泵额定转速n=2900r/min | 泵额定转速n=1450r/min | ||||||||
| 流量 | 扬程 | 汽蚀 | 效率 | 介质比重为1.35时配用电机功率及型号 | 流量 | 扬程 | 汽蚀 | 效率 | 介质比重为1.35时配用电机功率及型号 | |
| CZ32-160 | 7.5 | 34.5 | 2.0 | 62 | Y112M-2 | 3.75 | 8.6 | 2.0 | 49 | Y90S-4 |
| 12.5 | 32 | 2.0 | 6.3 | 8.0 | 2.0 | |||||
| 15.0 | 30 | 2.5 | 7.5 | 7.5 | 2.5 | |||||
| CZ32-200 | 7.5 | 51.8 | 2.0 | 51 | Y132S2-2 | 3.75 | 12.9 | 2.0 | 47 | Y90L-4 |
| 12.5 | 50 | 2.0 | 6.3 | 12.5 | 2.0 | |||||
| 15 | 48 | 2.5 | 7.5 | 12 | 2.5 | |||||
| CZ32-250 | 7.5 | 82 | 2.0 | 40 | Y160M2-2 | 3.75 | 20.5 | 2.0 | 37 | Y100L1-4 |
| 12.5 | 80 | 2.0 | 6.3 | 20 | 2.0 | |||||
| 15 | 78.5 | 2.5 | 7.5 | 16.2 | 2.5 | |||||
| CZ40-160 | 15 | 34.2 | 2.0 | 63 | Y132S2-2 | 7.5 | 8.55 | 2.0 | 60 | Y90L-4 |
| 25 | 32 | 2.0 | 12.5 | 8.0 | 2.0 | |||||
| 30 | 30 | 2.5 | 15 | 7.5 | 2.5 | |||||
| CZ40-200 | 15 | 53.2 | 2.0 | 60 | Y160M1-2 | 7.5 | 13.3 | 2.0 | 57 | Y100L1-4 |
| 25 | 50 | 2.0 | 12.5 | 12.5 | 2.0 | |||||
| 30 | 47.6 | 2.5 | 15 | 11.9 | 2.5 | |||||
| CZ40-250 | 15 | 81.2 | 2.0 | 50 | Y180M-2 | 7.5 | 20.3 | 2.0 | 48 | Y100L2-4 |
| 25 | 80 | 2.0 | 12.5 | 20 | 2.0 | |||||
| 30 | 78.4 | 2.5 | 15 | 19.6 | 2.5 | |||||
| CZ40-315 | 15 | 126.8 | 2.0 | 50 | Y220L2-2 | 7.5 | 32.4 | 2.0 | 45 | Y132S-4 |
| 25 | 125 | 2.0 | 12.5 | 32 | 2.0 | |||||
| 30 | 124 | 2.5 | 15 | 31.7 | 2.5 | |||||
| CZ50-160 | 30 | 36 | 2.0 | 73 | Y160M1-2 | 15 | 9 | 2.0 | 70 | Y90L-4 |
| 50 | 32 | 2.3 | 25 | 8 | 2.3 | |||||
| 60 | 28.4 | 3.3 | 30 | 7.2 | 3.3 | |||||
| CZ50-200 | 30 | 55.2 | 2.0 | 72 | Y160L-2 | 15 | 13.5 | 2.0 | 70 | Y100L1-4 |
| 50 | 50 | 2.5 | 25 | 12.5 | 2.0 | |||||
| 60 | 45.2 | 3.2 | 30 | 11.5 | 2.5 | |||||
| CZ50-250 | 30 | 84 | 2.5 | 64 | Y200L2-2 | 15 | 21 | 2.0 | 59 | Y112M-4 |
| 50 | 80 | 2.5 | 25 | 20 | 2.0 | |||||
| 60 | 75 | 2.5 | 30 | 18.8 | 2.0 | |||||
| CZ50-315 | 30 | 128 | 2.5 | 60 | Y280S-2 | 15 | 32.5 | 2.0 | 58 | Y132M-4 |
| 50 | 125 | 2.5 | 25 | 32 | 2.5 | |||||
| 60 | 123 | 3.0 | 30 | 31.5 | 3.0 | |||||
| CZ65-160 | 60 | 37 | 3.8 | 74 | Y180M-2 | 30 | 9.25 | 3.0 | 68 | Y100L1-4 |
| 100 | 32 | 4.3 | 50 | 8 | 3.4 | |||||
| 120 | 28 | 5.0 | 60 | 7 | 3.7 | |||||
| CZ65-200 | 60 | 56 | 3.4 | 73 | Y200L2-2 | 30 | 14 | 2.5 | 73 | Y112M-4 |
| 100 | 50 | 3.9 | 50 | 12.5 | 2.5 | |||||
| 120 | 44 | 5.2 | 60 | 11 | 3.0 | |||||
| CZ65-250 | 60 | 88 | 3.0 | 71 | Y250M-2 | 30 | 22 | 2.5 | 67 | Y132S-4 |
| 100 | 80 | 3.6 | 50 | 20 | 2.5 | |||||
| 120 | 74 | 4.5 | 60 | 18.5 | 3.0 | |||||
| CZ65-315 | 60 | 132 | 2.8 | 66 | Y280S-2 | 30 | 33.2 | 2.0 |
|
|
|
|
|
|
|
|
| |||||
