| 材质 | 玻璃 |
|---|---|
| 产品别名 | 氟塑料耐腐蚀化工泵 |
| 规格 | FSB |
| 流量 | 12 |
| 驱动方式 | 磁力 |
| 适用范围 | 工业 |
| 性能 | 变频 |
| 扬程 | 12 |
| 原理 | 齿轮泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 2 |
| 叶轮结构 | 有 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 润煤 |
| 型号 | FSB |
FSB氟塑料耐腐蚀化工泵
详细说明：
FSB氟塑料耐腐蚀化工泵
氟塑料合金离心泵产品特点：FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,连轴器,吊紧螺栓,螺母,底板等组成。1、泵体：左右两边连接部门内埋钢质法兰圈各一只模压制成塑料合金。其具有结构紧凑合理、耐强腐蚀、密封机能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修利便、流道光滑、效率高，节约能源等长处。2、压盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）压塑料合金而成。 3、叶轮：采用接轴连接方法，金属轴为优质钢圆加工后外包氟塑料高温压制成型，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质过流部分为塑料合金。4、机械密封：采用WB2型、ST型不用冷却水可调式单端面机械密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

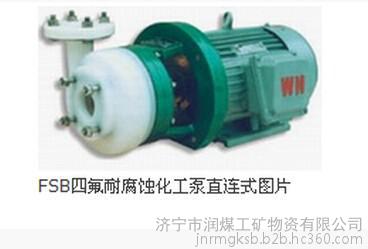

FSB四氟耐腐蚀化工泵直连式图片
FSB氟塑料合金泵性能参数表
规格型号 | 流量 | 扬程(m) | 吸入口径(mm) | 吐出口径(mm) | 功率(KW) | 转速(r/min) | 吸上高度(m) | 效率% |
25FSB-10L | 1.5 | 10 | 25 | 20 | 2.2 | 2900 | 6 | 29 |
25FSB-18L | 3.6 | 18 | 25 | 20 | 2.2 | 2900 | 6 | 27 |
40FSB-15L | 10 | 15 | 40 | 32 | 3 | 2900 | 6 | 40 |
40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 6 | 42 |
40FSB-30L | 10 | 30 | 40 | 32 | 3 | 2900 | 6 | 38 |
40FSB-40L | 10 | 40 | 40 | 32 | 4 | 2900 | 5.5 | 35 |
40FSB-50L | 10 | 50 | 40 | 32 | 5.5 | 2900 | 5 | 33 |
50FSB-20L | 15 | 20 | 50 | 40 | 4 | 2900 | 6 | 51 |
50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 6 | 49 |
50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 6 | 44.5 |
50FSB-40L | 15 | 40 | 50 | 32 | 5.5 | 2900 | 5.5 | 35 |
50FSB-50L | 15 | 50 | 50 | 32 | 7.5 | 2900 | 5.5 | 33 |
65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 6 | 57 |
65FSB-40L | 29 | 40 | 65 | 40 | 7.5 | 2900 | 5.5 | 53 |
65FSB-50L | 29 | 50 | 65 | 40 | 11 | 2900 | 5.5 | 46 |
80FSB-20L | 50 | 20 | 80 | 65 | 7.5 | 2900 | 6 | 69 |
80FSB-30L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 5.5 | 64 |
80FSB-34L | 50 | 34 | 80 | 65 | 11 | 2900 | 5.5 | 64 |
80FSB-38L | 50 | 38 | 80 | 50 | 11 | 2900 | 5.5 | 60 |
80FSB-50L | 50 | 50 | 80 | 50 | 15 | 2900 | 6 | 53 |
80FSB-80L | 50 | 80 | 80 | 50 | 22 | 2900 | 5.5 | 36 |
100FSB-32L | 100 | 32 | 100 | 80 | 18.5 | 2900 | 5.5 | 70 |
100FSB-40L | 100 | 40 | 100 | 80 | 22 | 2900 | 5.5 | 70 |
100FSB-50L | 100 | 50 | 100 | 65 | 30 | 2900 | 5.5 | 62 |
125FSB-32L | 200 | 32 | 125 | 80 | 30 | 2900 | 5.5 | 72 |
125FSB-50L | 200 | 50 | 125 | 100 | 45 | 2900 | 5.5 | 64 |
150FSB-32L | 200 | 32 | 150 | 100 | 30 | 1450 | 6 | 77 |
150FSB-50L | 200 | 50 | 150 | 100 | 55 | 1450 | 5 | 75 |
200FSB-32L | 400 | 32 | 200 | 150 | 55 | 1450 | 3 | 81 |
200FSB-50L | 400 | 50 | 200 | 150 | 75 | 1450 | 3 | 79 |
氟塑料合金是当今世界最优秀的耐腐蚀材料,我单位选用该材料出产的FSB、FSB-D系列氟塑料合金离心泵，具有特强的耐腐性，且机械强度高、不老化、无毒素分解，可输送任意浓度的酸、碱液、氧化剂及其他强腐蚀性介质，因而广泛合用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食物等行业 。
此泵全部采用计算机设计和优化处理，公司拥有雄厚的技术支持、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
FSB型氟塑料合金泵结构图
使用安装与注意事项
1.在安装前应对泵和电机进行检査，各部分应完好无损，泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.最后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金泵钢度较金属差，故管路重量不能直接压在泵体上，迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1．往水泵内注足液体（引液）。
2．桧査支架油室的油位是否在规定范围内。
3．检査电动机运转方向.调看泵的旋转标记。
4．关闭出口阀门及压力表旋塞。
5．启动电机.打开压力表旋塞.慢慢打开出口阀门，当压
6．重要停车时，首先关闭出水阀，再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。
拆卸与安装
泵的拆卸
1．泵与电机联接用爪型联轴器连接，拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4．松开机械密封动!不固定螺钉，用木锤轻击连轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5．松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。
故障与排除
故 障 | 原 因 | 解决方法 |
打不出液体 | 1、吸入管内有空气.迸口阻塞 2、吸上高度太高 3、要求扬程大于泵扬程 4、排出管过细.管路损失过大 5、反转 | 1 、清理管路，排净空气 2 、降低泵安装高度 3、更換扬程大的泵 4 、換口径与泵口等大的输出管 5、改变方向 |
流量不足 | 1 、叶轮损坏 2 、 密封件损坏 3、数不足 4、进口管过细 5、出口管弯头过多，阻力过大 | 1 、更換新叶轮 2 、換密封件 3、增加转数 4 、按规定重裝管道 5 、重新合理安排管路 |
扬程不足 | 1、输送介质中含有气体或介质粘度过大 2、叶轮和叶片损坏 3、转数不足 | 1、降低介质粘度或增加注灌压力 2、更换叶轮 3 、增加转数 |
轴端渗漏 | 1、机械密封卡环过松 2、轴端卡环过渡尺寸间隙太大 | 1、旋紧卡坏两只内六角螺钌 2、将泵拆卸,轴、卡挡绕F4生料带薄膜数圈.紧配合.螺栓旋紧 |
密封泄漏严重 | 1、密封元件材料选用不当 2、磨瘵付严重磨损 3、动靜环吻不勻 4 、磨擦付过大静环碎裂 | 1、向供泵串位述明介质情况，配适当动靜环 2、更換磨损另件.并调整弹簧压力，减少磨损 3、密封组合体松卡环镙栓重新调正位置 4、整泵拆卸.换静环按要求装密封组合件与轴垂直度误差<0.10 |
泵内有杂音或泵振动 | 1、泵轴与电机轴不同心 2 、流量超过使用范围产生气蚀 3、泵产生气蚀 4 、电动机与轴承磨损 | 1 、校正泵轴中心 2、选用适当的泵型.按泵使用范围运转 3、降低介质的温度或增加灌注压力 4、清洗或更換轴承 |
