| 材质 | 不锈钢 |
|---|---|
| 产地 | 江苏 |
| 规格 | 50-32-160 |
| 流量 | 12.5m3/h |
| 驱动方式 | 电动 |
| 认证 | ISO9001-2000 |
| 适用范围 | 化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门 |
| 性能 | 耐腐蚀 |
| 扬程 | 32 |
| 原理 | 离心泵 |
| 执行质量标准 | 国标 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 慧科 |
| 型号 | IH |
一.概述

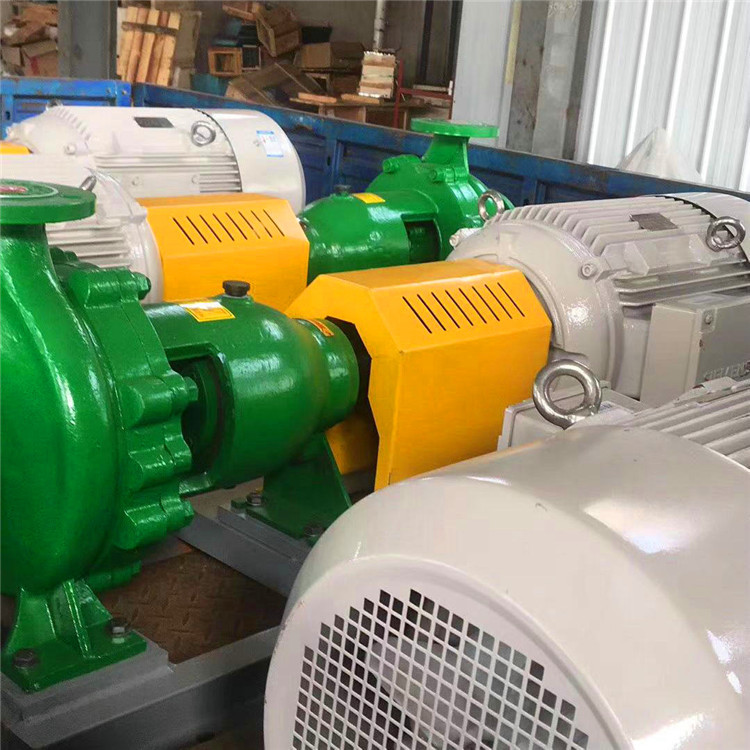

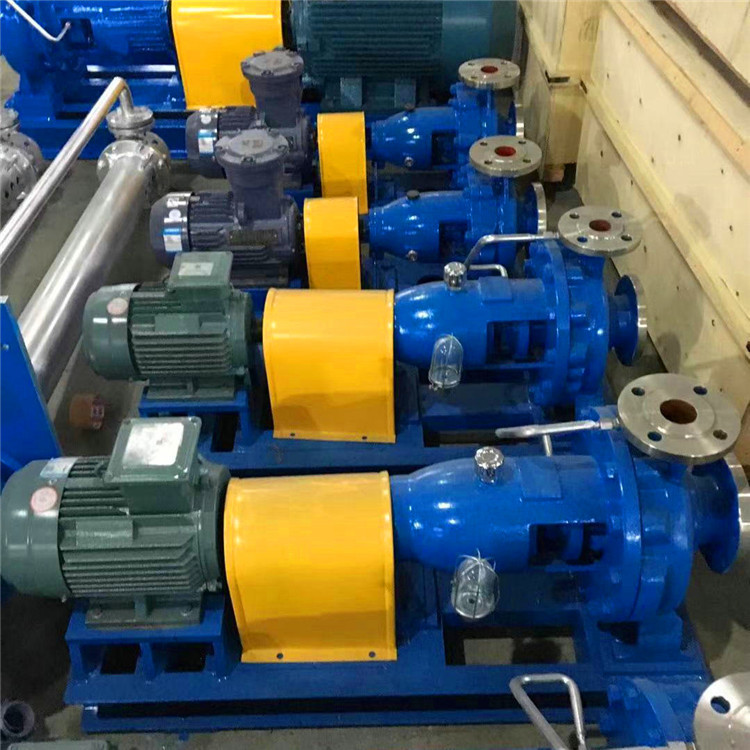

IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门，用来输送有腐蚀性粘度类似于水的液体。泵的进口压力不得超过0.3MPa。
?IH型化工泵输送介质的温度一般为-20℃～105℃，必要时采用适当的冷却措施，可输送更高温度的液体。
1.1 型号意义
IH50-32-160A-304
IH-国际标准化工泵
50-泵吸入口直径为50mm
32-泵排出口直径为32mm
160-叶轮的名义直径为160mm
A-叶轮外径切割代号
304-泵接触液体零件的材料为ZG0Cr18Ni9Ti
1.2 性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m，设计压力1.6MPa
二.泵的结构说明
2.1 IH型化工泵主要零件有泵体、叶轮、叶轮螺母、泵盖、密封部件、悬架部件等。
泵的结构特点是：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体进行检修。
轴封有填料和机械密封等多种形式，可根据输送介质的性质和生产工艺的要求进行选定。
2.2 泵通过联轴器与电机联结，从驱动端看，泵为顺时针方向旋转。
2.3 材料：根据液体的腐蚀情况，可选用相适应的泵过流部分的材质。主要材质有SUS304、SUS316L等。
三.IH型化工离心泵工作性能表
| 型号 | 泵额定转速 n=2900r/min | 泵额定转速 n=1450r/min | ||||
| 流量 | 扬程 | 电机功率 | 流量 | 扬程 | 电机功率 | |
| IH25-25-125 | 3.2 | 20 | 1.1 | 1.6 | 5 | 0.55 |
| IH25-25-160 | 32 | 2.2 | 8 | 0.55 | ||
| IH25-25-200 | 50 | 5.5 | 12.5 | 0.75 | ||
| IH25-25-250 | 80 | 7.5 | 20 | 1.5 | ||
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 55 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 132 | 32 | 18.5 | ||
| IH125-100-400 | | | | 50 | 30 | |
| IH150-125-250 | | | | 200 | 20 | 18.5 |
| IH150-125-315 | | | 32 | 30 | ||
| IH150-125-400 | | | 50 | 45 | ||
| IH200-150-250 | | | | 400 | 20 | 37 |
| IH200-150-315 | | | 32 | 55 | ||
| IH200-150-400 | | | 50 | 90 | ||
靖江慧科机械制造有限公司注册地址位于靖江市新桥镇江河路56号，注册机关为靖江市行政审批局，法人代表为蔡慧勇，经营范围包括电力设备、矿山设备、化工设备、冶金设备、环保设备、泵、阀门、金属管道、耐磨耐热钢制品制造、销售；纺织品、服装、鞋、帽销售；自营和代理各类商品及技术的进出口业务
