| 品牌* | 中国新越 |
|---|---|
| 型号* | D343H-150LBC |
| 加工定制* | 是 |
| 安装尺寸 | DN100一DN1200 |
| 标准 | 美标 |
| 工作温度 | 常温 |
| 公称通径 | DN100一DN1200 |
| 公称压力 | 150LB、300LB |
| 规格 | DN100一DN1200 |
| 结构形式 | 三偏心蝶阀 |
| 介质温度范围 | ≦300℃ |
| 口径 | DN100一DN1200 |
| 连接形式 | 法兰、对夹等 |
| 流动方向 | 单向、双向 |
| 密封形式 | 金属硬密封蝶阀 |
| 驱动方式 | 手动、气动、电动、液动 |
| 适用介质 | 水、蒸汽、油品等 |
| 形态 | 蝶式 |
| 压力环境 | 常压 |
| 通道位置 | 直通式 |

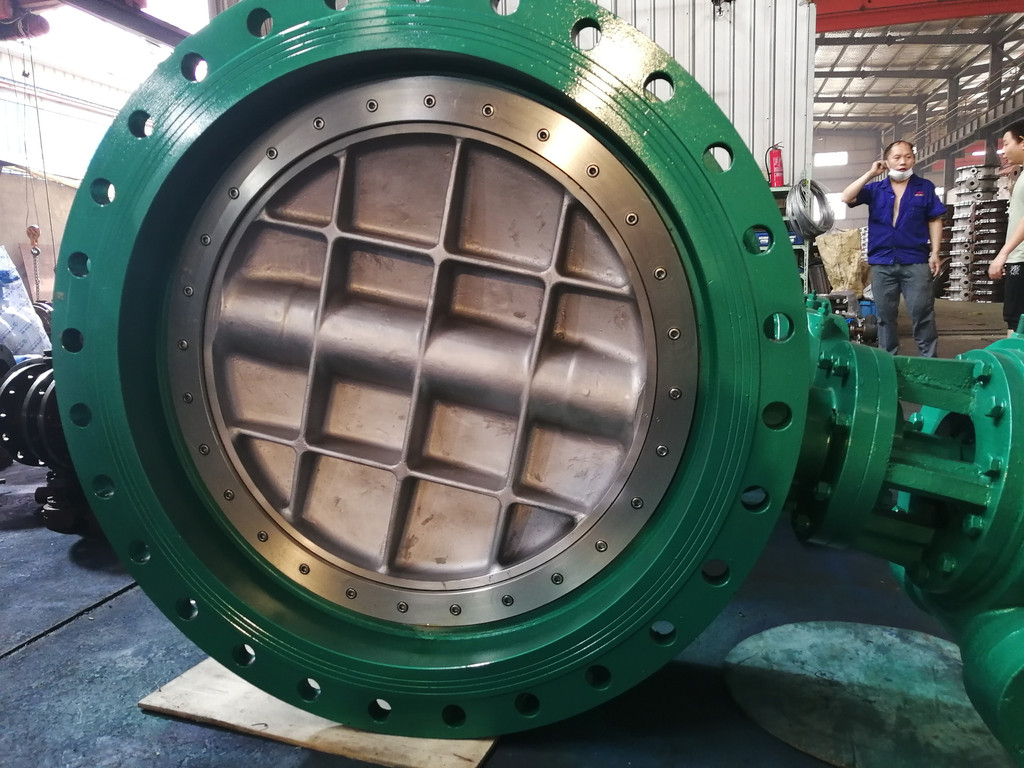

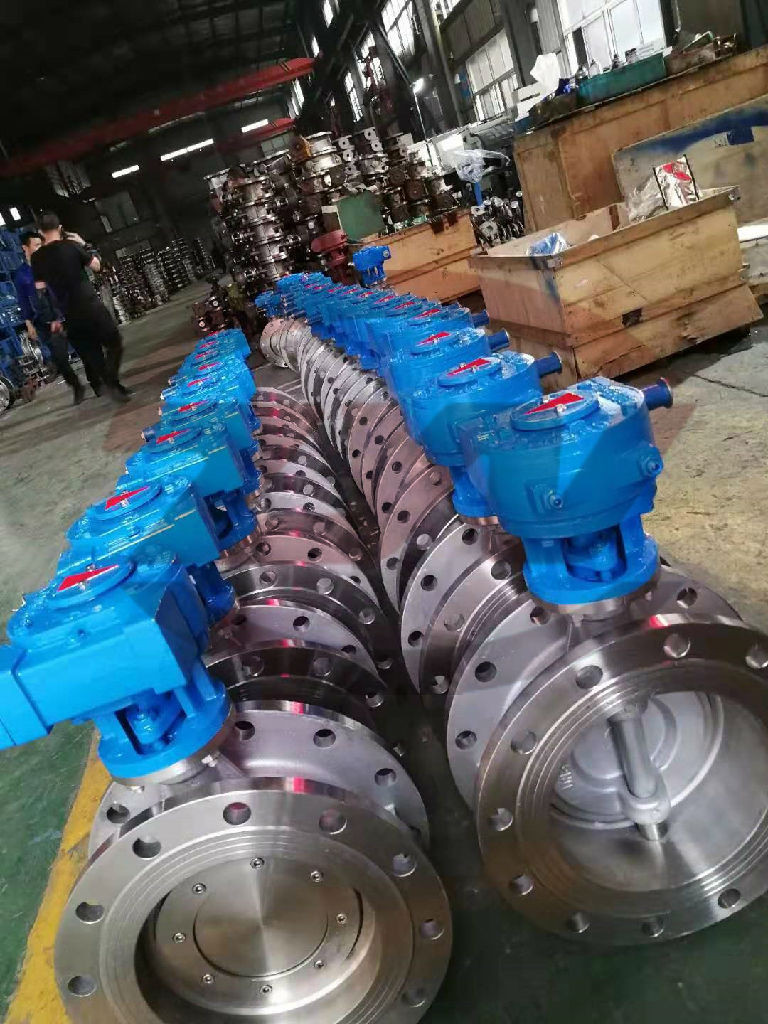

D343H-16C硬密封法兰蝶阀概述：
金属硬密封蝶阀被广泛应用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次金属结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次金属阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
D343H-16C硬密封法兰蝶阀主要特点：
1、开启力矩小，灵活方便，省力节能。
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
D343H-16C硬密封法兰蝶阀采用标准：
1.设计标准：
GB/T12238-1989
JB/T8527-2015
2.连接法兰标准:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.结构长度标准:
GB/T12221-1989
4.压力试验标准:
GB/T13927-1992
JB/T9092-1999

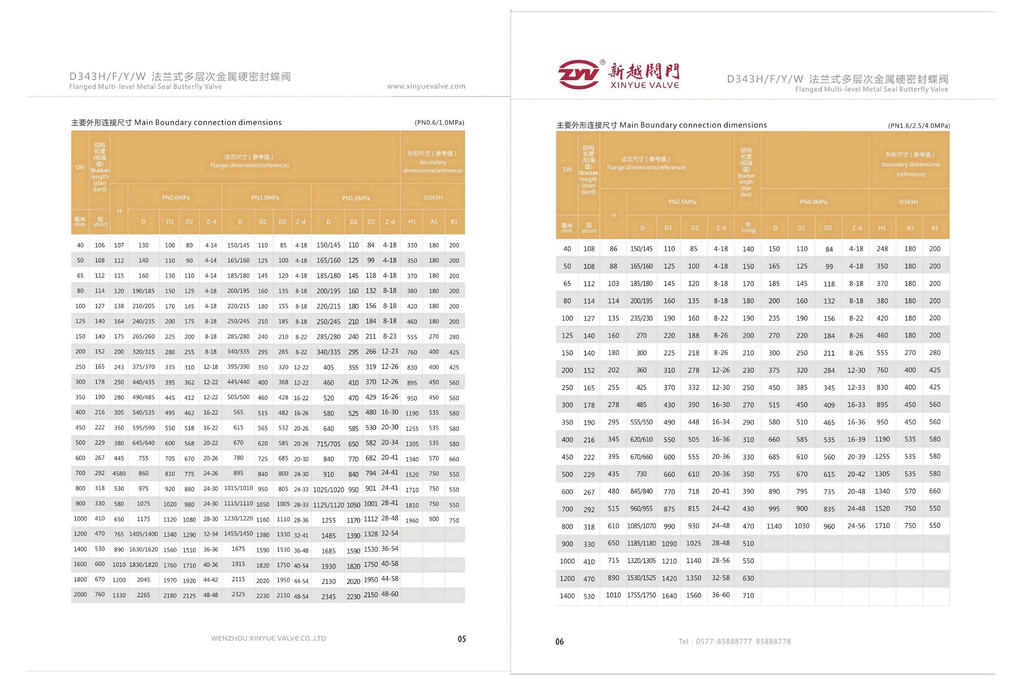

D343H-16C硬密封法兰蝶阀具体尺寸：
