材质 | 铸铁 |
---|---|
功率 | 30KW |
级数 | 4级 |
性能 | 耐磨 |
扬程 | 200m |
转速 | 2950r/min |
品牌 | 东方 |
型号 | MD25-50*4 |

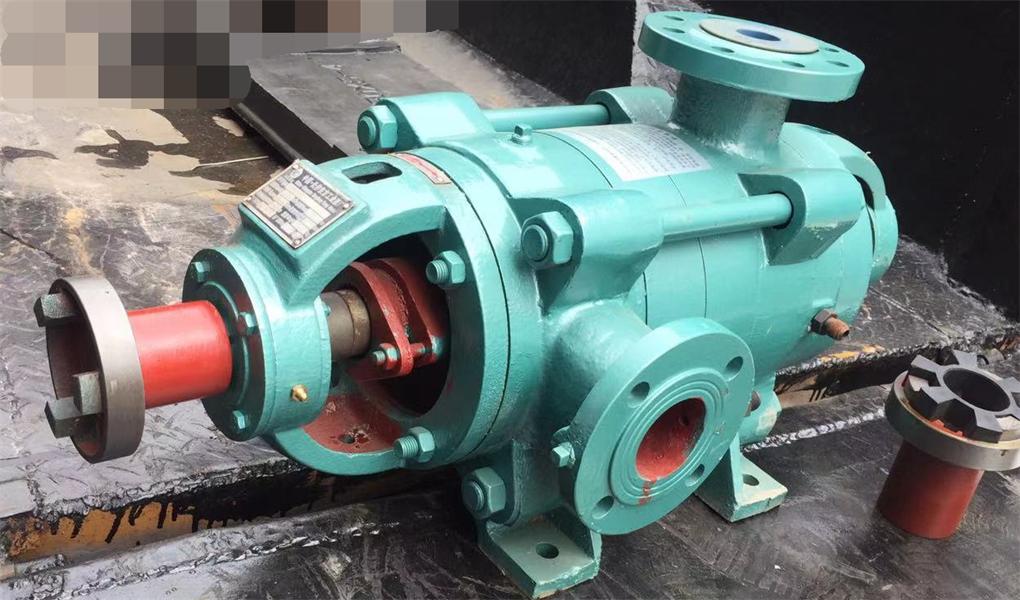

MD矿用耐磨多级泵产品说明
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
MD矿用耐磨多级泵产品特点:

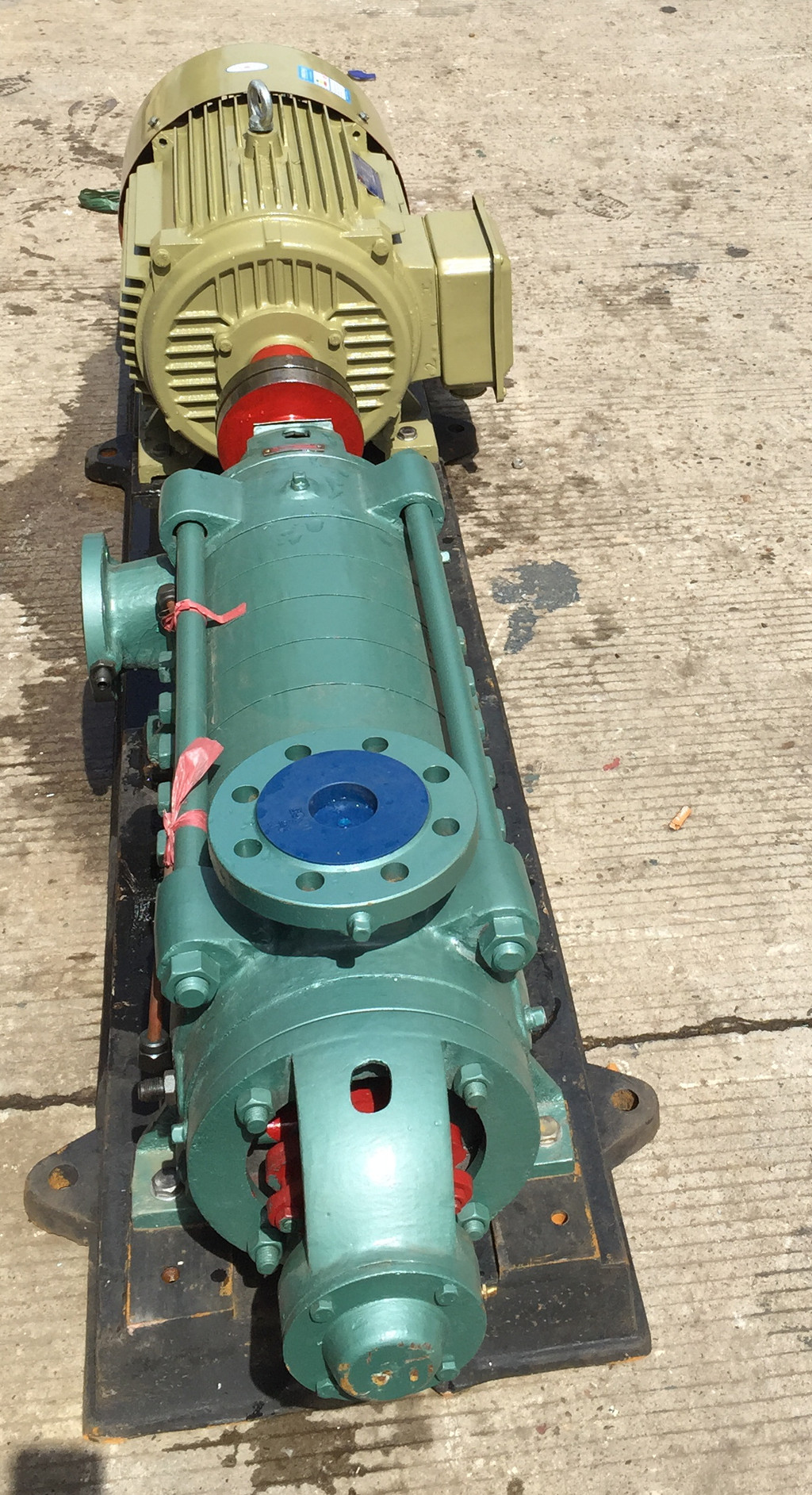

1、耐磨多级离心泵为分段式卧式多级泵,吸入口为水平方向,吐出口垂直向上。水泵通过联轴器由原动机直接驱动。从原动机端看泵,泵为顺时针方向旋转。
2、MD型泵主要由定子、转子、轴承和轴封四大部分组成:
定子部分主要由吸入段、中段、吐出段、导叶等组成,用拉紧螺栓将各段夹紧,构成工作室。
转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴的两端装有可更换的轴套用来保护轴。
轴承部分有滚动轴承和滑动轴承两种:滚动轴承主要由轴承体、轴承和轴承压盖等组成,采用油脂润滑。滑动轴承主要由轴承体、轴承盖、轴瓦、防尘盘、油位计、甩油环等组成,采用稀油润滑。
轴封采用填料密封,主要由进水段和填料函体上的密封函体、填料、挡水圈组成。密封工作室内的液体,起水封、水冷和水润滑作用。水封水来源于泵内压力水。
3、效率高、安装维修方便:采用高效节能的水力模型。该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
4、整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
泵的起动、运行和停车
起动
泵起动前应转动泵转子,检查转子是否灵活;
检查电机转向是否与泵转向一致;
打开泵吸入阀,关闭泵出口管路闸阀及压力表旋塞,使泵内充满液体,或用真空系统排除吸入管和泵内空气;
检查泵和电机联接螺栓的松紧程度和泵周围的安全情况,使泵处于准备启动状态;
起动电机,待泵运转正常后,打开压力表旋塞,慢慢开启泵出口闸阀,直到压力表指针到所需压力为止(安出口压力表读数控制泵给定的扬程)。
运行
该系列泵靠内平衡机构平衡轴向力,平衡装置内有平衡液体流出,平衡液体由平衡水管接至吸入段,或在平衡室外设计一短管,平衡液泵外。显保证泵的正常运行,平衡水管 不允许堵塞;
在开车和运行过程中,必须注意观察仪表读数,轴承发热、填料漏水和发热及泵的振动和声音等等是否正常,如发现异常情况,应及时处理;
轴承温升变化反映了泵的装配质量,轴承温升不得高于环境温度35℃,轴承的 高温度不得高于75℃;
泵转子在运行中存在一定的轴向游动,轴向窜动应在允许范围内,应保证电机和水泵两联轴器端面间的间隙值;
泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等等零件的磨损情况,磨损过大时应及时更换。
停车
停车前应先关闭压力表旋塞,慢慢关闭出口闸阀,待出口阀关闭完毕后再停电机,泵停稳后再关闭泵的吸入阀;
泵内水放出,如长期停用,应将泵拆卸清洗上油,包装保管。
