| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 50-250 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 锁闭 |
| 作用对象 | 水 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 广水良工 |
| 型号 | Q41H-16C |
一、Q41F球阀产品概述：
Q41F球阀有全通径和缩径两种结构形式。用于输送帖连、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全径球阀轻30%左右，有利于减轻管道负荷，降低成本。球阀是一种转角为90°的旋转类阀门,密封性能优良, （全径球阀）流量系数大流阻系数小,结构简单,使用寿命长,便于维修。用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。二、Q41F球阀特点及优点●阀杆从阀体内倒装，并由密封环密封，即使发生火灾，填料烧损，阀杆突起部位也可与阀体上的密封面紧密接触，能用效的防止外漏及阀杆飞出，减少事故损失。●采用铬镍不锈钢的弹簧和小球使球体，阀杆和阀体之间相互导电，从而把非金属阀座与球体摩擦产生的静电完全释放。●阀体、球体和手柄一个装配单元，手柄指向管线方向阀门为开启，手柄垂直管线方向阀门为关闭；即使是蜗轮头上也带开/关指示 。●独特的阀座结构：浮动式球阀采用双斜面弹性密封阀座或V型槽弹性密封阀座结构设计，保证密封面的可靠性，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。三、Q41F球阀产品性能参数
| 型号 | Q41F-16CQ41F-25C | Q41F-16PQ41F-25P | |
| 工作压力（MPa） | 1.6~2.5 | ||
| 适用温度（℃） | ≤180 | ||
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢 |
| 球体、阀杆 | 铬/铬镍/铬镍钼系不锈钢 | 铬镍系不锈钢 | |
| 密封圈 | 柔性石墨垫圈/316+柔性石墨垫圈 | ||
| 填料 | 聚四氟乙烯 | ||

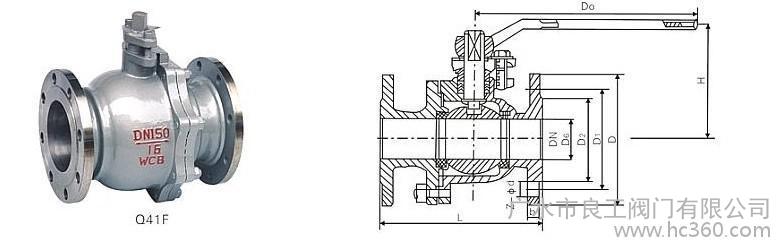

| PN1.6MPa | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
| PN2.5MPa | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
注:客户需要其它型号规格,请将型号规格传真至康豪阀门销售部!0577-86373711
