| 标准 | 美标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 15（mm） |
| 规格 | PN10-40 DN15-100 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 电站 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | BNGO |
| 型号 | BQ41F-16C |
供应上海铸钢法兰保温球阀，浙江法兰式保温球阀报价，美标保温球阀。底价批发上海铸钢法兰保温球阀，厂家直销浙江法兰式保温球阀，美标保温球阀。品质好价格实惠值得一试！【BQ41F保温球阀】采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体接触面较小。
产品介绍：

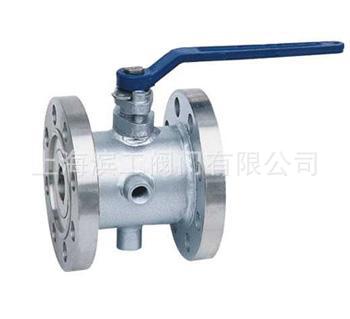

产 品： | BQ41F保温球阀 |
型 号： | BQ41F-16P |
规 格： | DN15-DN100 |
品 牌： | 滨工阀门有限公司 |
单 价： | 面议 |
最小起订量： | 1 台 |
供货总量： | 1000 台 |
【产品概述】：
滨工阀门厂专业生产的【BQ41F保温球阀】采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承较大的介质推力而不会损坏。 【产品的用途及特点】：由聚四氟乙烯等密封材料具有两好的自润滑性，与球体的摩擦损小，故球的使用寿命长。
【产品主要零部件材料】：
阀体 | WCB | ZG1Cr1 8Ni9Ti | CF8 (304) | CF8 (304L) | CG1Cr18Ni 12Mo2Ti | CF8M (316) | CF3M (316L) |
球体、阀杆 | 2Cr13 | 1Cr18N i9Ti | 0Cr18Ni9Ti(304) | 00Cr19 Ni11 (304L) | 1Cr18Ni12 Mo2Ti | 0Cr17N i12Mo2 (316) | 0Cr17N i14Mo2 (316) |
密封圈 | 聚四氟乙烯 对位聚苯 PTFE、PPL | ||||||
填料、垫圈 | V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫 | ||||||
适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀性 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||
适用温度 | -28-400℃ | -28-500℃ | |||||
【产品的主要技术规范】：
设计标准 | ASMEB16.34GB/T12224 |
结构长度 | ASMEB16.10GB/T12221 |
连接法兰 | ASMEB16.34JB/T79 |
驱动方式 | 手动、电动、气动 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
【产品的主要技术规范】：
设计标准 | ASMEB16.34GB/T12224 |
结构长度 | ASMEB16.10GB/T12221 |
连接法兰 | ASMEB16.34JB/T79 |
驱动方式 | 手动、电动、气动 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
【产品主要外形尺寸：】
公称通径DN（mm） | 尺寸（mm） | ||||||||
L | D | D1 | D2 | B-f | Z-∮d | H | D0 | 4-G | |
DN15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 60 | 108 | 3/8 |
DN20 | 140 | 105 | 75 | 55 | 14-2 | 4-14 | 64 | 120 | 3/8 |
DN25 | 150 | 115 | 85 | 65 | 16-2 | 4-14 | 90 | 165 | 3/8 |
DN30 | 165 | 135 | 100 | 78 | 18-2 | 4-18 | 105 | 180 | 1/2 |
DN40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 160 | 240 | 1/2 |
DN50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 205 | 270 | 1/2 |
DN65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 215 | 350 | 1/2 |
DN80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 230 | 400 | 1/2 |
DN100 | 280 | 230 | 190 | 160 | 24-3 | 2-23 | 270 | 500 | 1/2 |
