| 材质 | 锻钢 |
|---|---|
| 产地 | 上海 |
| 工作温度 | -29℃～425℃ |
| 公称通径 | NPS1/2~1(1/2) |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、氮氢混合气体、尿素以及甲胺液等 |
| 形态 | 柱塞式 |
| 性质 | 耐高压 |
| 压力环境 | 高压 |
| 品牌 | 沃茈 |
| 型号 | Z41Y |
| 加工定制 | 否 |
| 通道位置 | 二通式 |

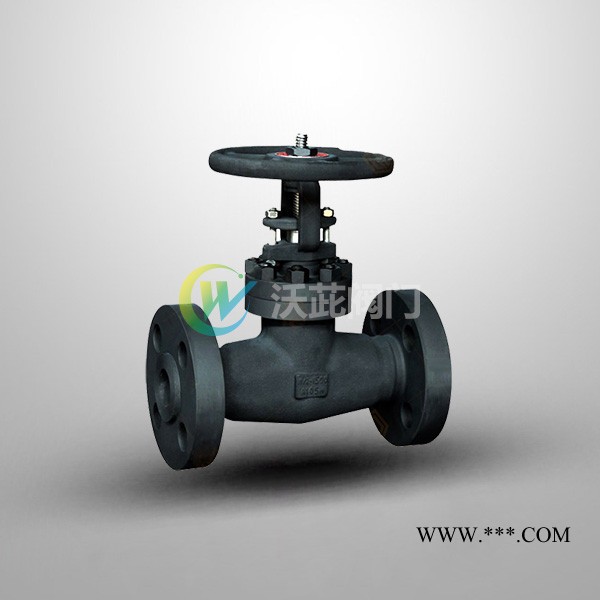

Z41Y一体式1500LB闸阀产品详情Z41Y一体式1500LB闸阀
产品概况
产品型号：Z41Y
公称通径：NPS1/2"~1(1/2)"
公称压力：Class150~600Lb
适用介质：水、氮氢混合气体、尿素以及甲胺液等
连接形式：法兰连接、承插焊连接和内螺纹连接
设计与制造：ANSIB16.34?API600?API602
法兰尺寸：ANSIB16.5
压力温度：ANSIB1.20.1
结构长度：ANSIB16.10
对焊连接尺寸：ANSIB16.11
检验与试验：API598
Z41Y一体式1500LB闸阀材料参数
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | 316夹柔性石墨 | 316夹PIFE | ||
| 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(l) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 销钉 | A276 420 | A276 304 | ||
| 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | A276 410 | |||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 润滑垫片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢
Z41Y一体式1500LB闸阀尺寸（mm）和重量（kg）
| L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150Lb～300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150Lb | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300Lb | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600Lb | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
沃茈（上海）有限公司，是一家专业从事阀门及管道配套等产品的设计制造、营销、服务、贸易为一体的新型企业。向规模化、标准化、信息化快速发展。公司技术力量雄厚，生产工艺先进，制造设备精良，检测设备完善，售后服务到位。让客户真正体验到和我们合作安心放心。且建立了较先进的企业管理系统和完善的质量保证体系。
沃茈始终秉承以管理规范为基础以市场需求为导向以保证质量求生存，以客户满意为宗旨，以产品创新促发展”的经营宗旨，追求严格的质量管理，除按照ANSI/ASME、API、ISO、GB/JB、S、DIN、BS等标准制造检验外，还要通过更加严格的企业标准进行检验，同时以具有竟争性的价格满足您的需要。
沃茈主要生产国标美标日标大口径不锈钢铸钢WOCI沃茈茨阀门、球阀、闸阀、截止阀、止回阀、过滤器、减压阀、调节阀、疏水阀、隔膜阀、柱塞阀、旋塞阀、焊接阀门、衬氟阀门、锻钢阀门、陶瓷阀门、锻钢阀门、波纹管阀门系列等。产品适用于石油、天然气、化工、电站、治金、国防、制药等行业与长输管线等工程。 沃茈发展至今承蒙社会各界人士与广大用户的大支持，面对未来的挑战，公司将以全新的经营理念精心塑造独特的企业文化，以更求实的精神、更好的信誉，更高质的产品和更完善的服务奉献给国内外广大客户。 我们始终遵循“追求无止境”和“一切为用户”的经宗，愿以“ 高质价廉、优势互补、互惠互利”的原则，竭诚欢迎国内外新老客户来公司参观指导。与您携手合作，共创辉煌。
联系咨询电话：150 0066 6432. 官网：www.wcfmsh.com
