标准 | 国标 |
---|---|
材质 | 铸钢 |
工作温度 | 常温 |
公称通径 | DN15-DN100(mm) |
结构形式 | 浮动球球阀 |
连接形式 | 螺纹 |
流动方向 | 单向 |
驱动方式 | 手动 |
适用介质 | 油品 |
用途 | 截止 |
作用对象 | 压缩机 |
零部件及配件 | 手轮 |
压力环境 | 常压 |
类型(通道位置) | 直通式 |
品牌 | 森特 |
型号 | Q11F-64C |

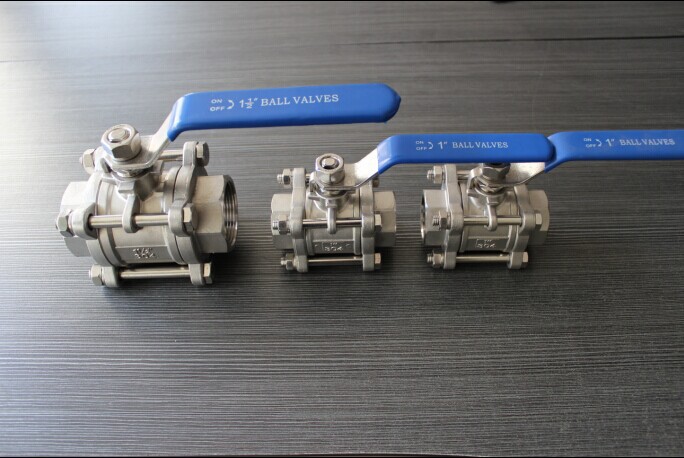

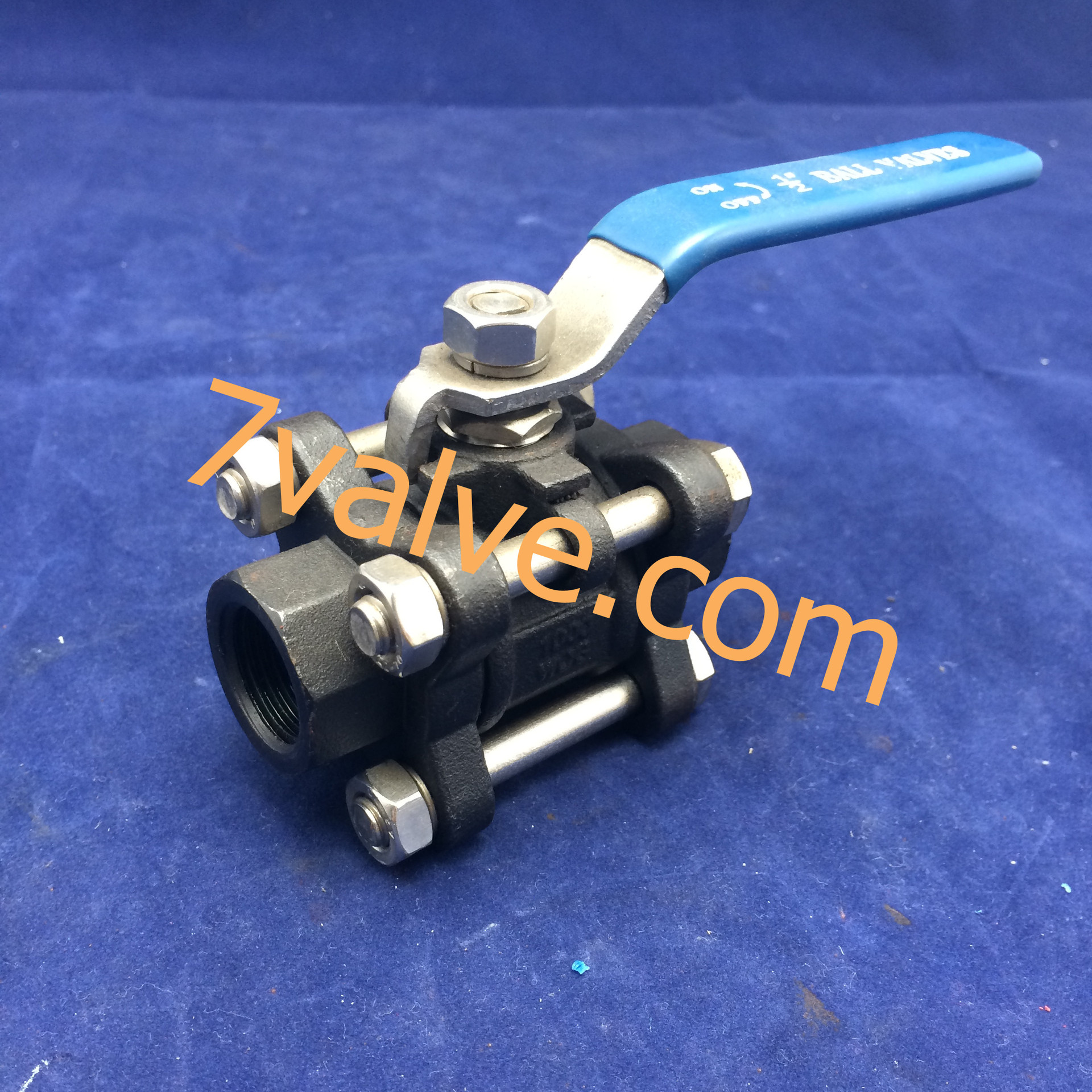

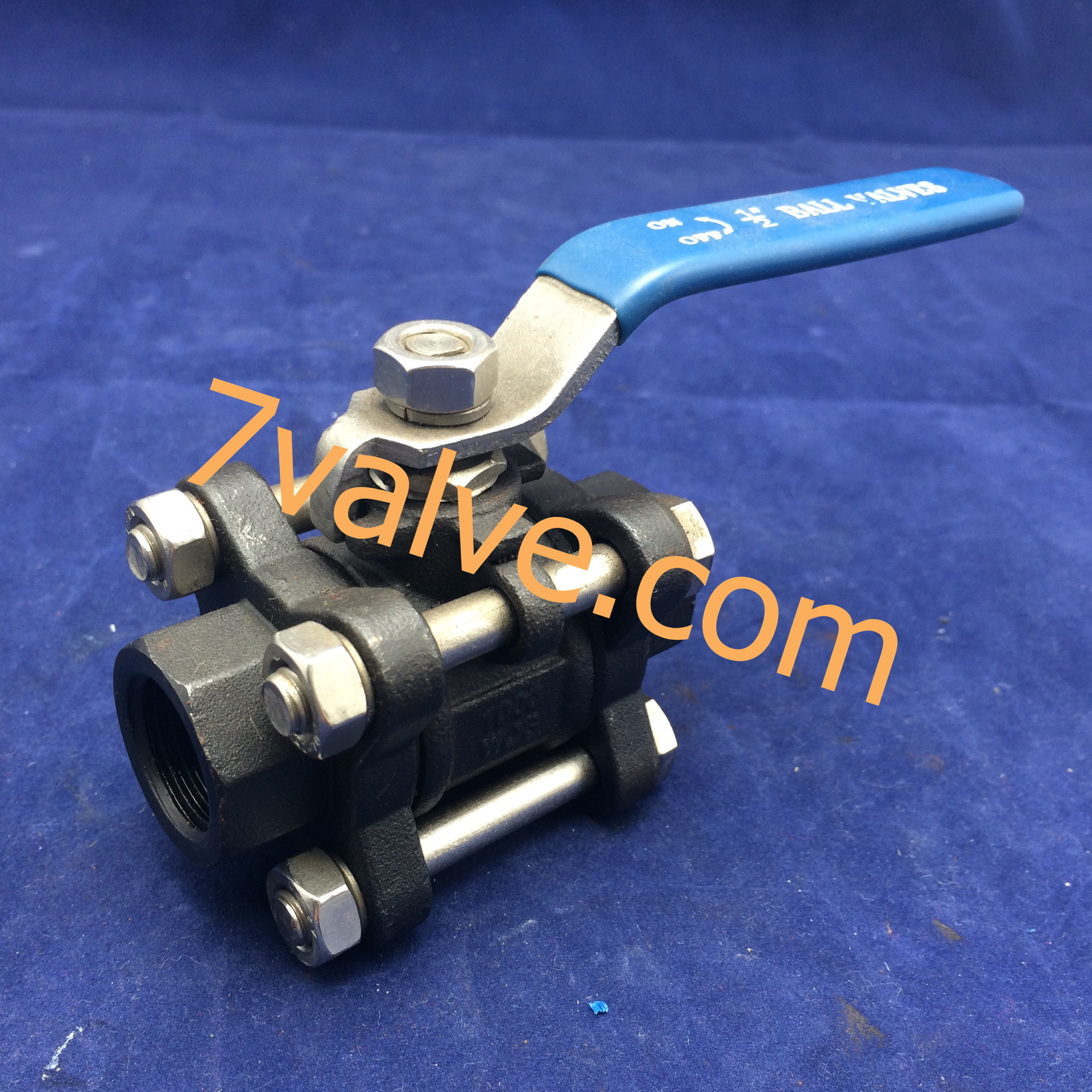

三片式碳钢球阀 Q11F-(16 25 40 64)C三片式碳钢球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式碳钢球阀是近年来被广泛采用的一种新型阀门。三片式碳钢球阀工作原理:
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀。
三片式碳钢球阀只需要用旋转90度的操作和很小的转动力矩**能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀**适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧 凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 三片式碳钢球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。三片式碳钢球阀使用方法开启过程
1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3快要关闭时,球体已在与阀座无接触的情况下旋转了90°。4手轮转动的**几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
