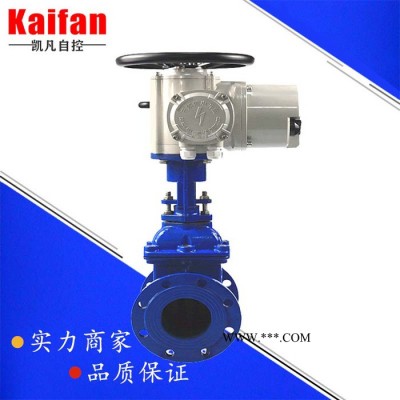

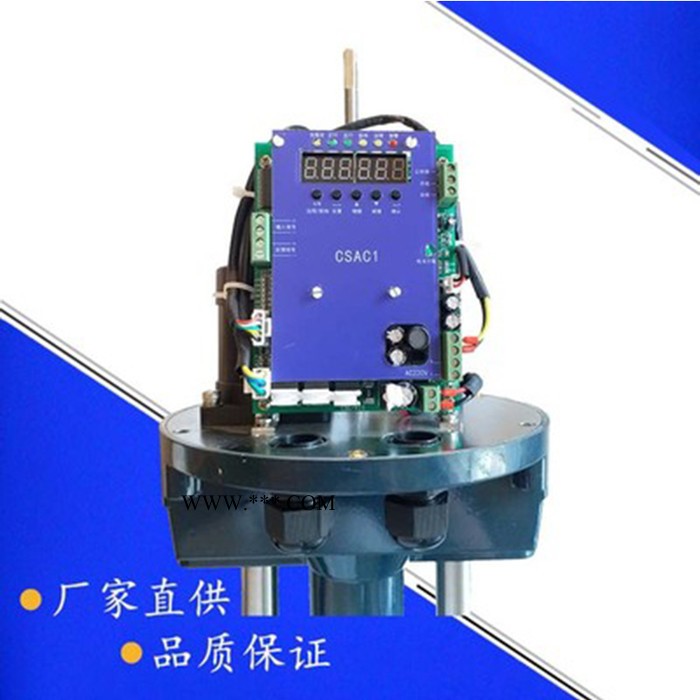

| 工作温度 | ≤425℃ |
|---|---|
| 连接形式 | 法兰 |
| 外形 | 可咨询 |
| 用途 | 气体、水、油品 |
| 主体材料 | 铸钢 |
| 品牌 | 凯凡 |
| 型号 | Z941H-40C-DN80 |
| 加工定制 | 否 |
| 阀体说明 | 技术参数 | |
| 公称通径 25-1000mm | 电压电压 AC220V、AC380V（其它特制） | |
| 公称压力 PN10 PN16 PN25 PN40 PN64 PN100 | 环境温度 -30℃～+70℃ | |
| 连接方式 法兰连接 | 防护等级 IP67 | |
| 阀体材质 WCB SS304 SS316 SS316L | | |
| 碟板材质 WCB SS304 SS316 SS316L | 功能选项 | |
| 密封材料 PTFE PTL PPL FH 硬质合金 哈氏合金 | 防 爆 型 防爆等级：dIIBT5 | |
| 工作温度 | C3：-30℃～150℃ | 信号反馈 X1机械无源信号，X2有源信号 |
| C5：-30℃～220℃ | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| C6：-30℃～250℃ | 开关型 通电开到位，通电关到位。 | |
| C8：-40℃～400℃ | 调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 | |
| C9：-40℃～450℃ | 适用介质 强酸、强碱、气体或液体 | |
| 标准规范 | 备注 电动参数请另参考选配的电动执行器资料 | |
| 法兰标准 GB/12221 ANSI B16.10 | | |
| 检测与试验 GB/T9092 API 598 | 设计标准 GB/T12234-1989 ANSI B16.34 | |
电装型号规格主要尺寸PN4.0MPa：RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W
Z941F -40/40P/40R
| 公称压力Mpa | 公称通径 DN | 主要外形尺寸和连接尺寸（mm） | 参考重量 kg | ||||||||
| L | D | D1 | D2 | B | f | z-d | H | 电动装置 | |||
| 4.0 | 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 - 18 | 595 | DZW 15 | 60 |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4 - 18 | 653 | DZW 20 | 64 | |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8 - 18 | 665 | DZW 20 | 65 | |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8 - 18 | 725 | DZW 20 | 79 | |
| 100 | 300 | 230 | 180 | 160 | 24 | 3 | 8 - 23 | 787 | DZW 20 | 98 | |
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8 - 25 | 902 | DZW 30 | 154 | |
| 150 | 350 | 300 | 240 | 218 | 30 | 3 | 8 - 25 | 955 | DZW 30 | 168 | |
| 200 | 400 | 360 | 295 | 278 | 34 | 3 | 12 - 25 | 1105 | DZW 45 | 219 | |
| 250 | 425 | 425 | 355 | 332 | 36 | 3 | 12 - 30 | 1343 | DZW 45 | 390 | |
| 300 | 450 | 485 | 410 | 390 | 40 | 4 | 12 - 30 | 1516 | DZW 60 | 505 | |
| 350 | 550 | 550 | 470 | 448 | 44 | 4 | 16 - 30 | 1678 | DZW 60 | 736 | |
| 400 | 600 | 610 | 525 | 505 | 48 | 4 | 16 - 34 | 1849 | DZW 90 | 1027 | |
| 450 | 650 | 660 | 585 | 555 | 50 | 4 | 16 - 34 | 1937 | DZW 90 | 1139 | |
| 500 | 700 | 730 | 650 | 610 | 52 | 4 | 20 - 34 | 2234 | DZW 120 | 1228 | |
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20 - 41 | 2432 | DZW 180 | 1502 | |
| 700 | 900 | 955 | 840 | 815 | 60 | 5 | 20 - 41 | 2489 | DZW 250 | 1617 | |
| 800 | 1000 | 1070 | 950 | 930 | 64 | 5 | 24 - 48 | 2643 | DZW 350 | 1923 | |
