标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 高温 |
公称通径 | 50(mm) |
结构形式 | 浮动球球阀 |
连接形式 | 法兰 |
流动方向 | 双向 |
驱动方式 | 气动 |
适用介质 | 蒸汽 |
用途 | 截止 |
作用对象 | 泵 |
零部件及配件 | 执行器 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 上晋 |
型号 | Q641F-16C |

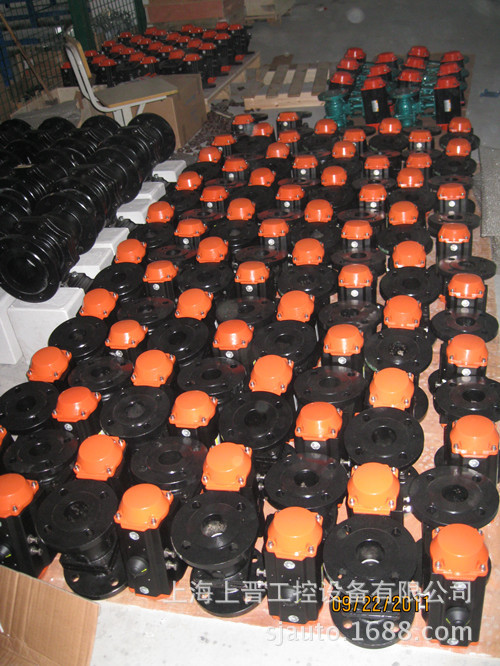

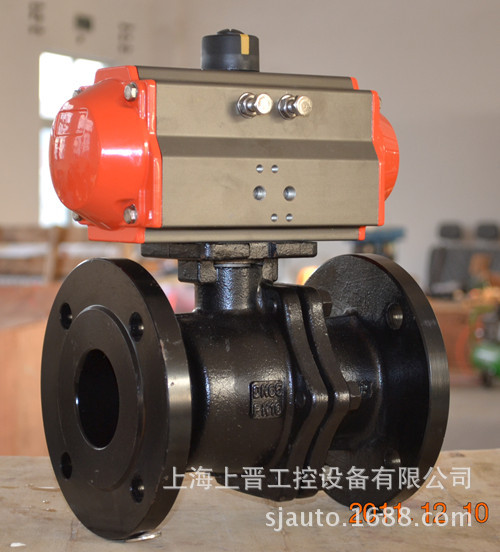

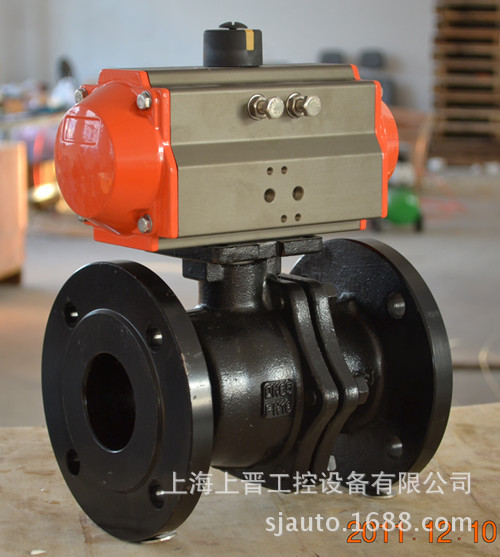

上海上晋 气动球阀 |
气动球阀特点
气动球阀具有旋转的90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。
◇气动球阀附件选项 回讯器:也叫限位开关APL210N APL310,远程反馈开关信号(防爆)APL410 电磁阀:双作用选二位五通、单作用选二位三通(防爆)PLVD5/2 三联件:可对气源稳压、过滤、气缸加润滑油YT-200 手轮机构:转动手轮机构,可实现手动开、关阀 电气定位器:输入4~20mA信号,实现阀门调节功能 备注:气缸参数请另参考所选配的气动执行器资料
◇气动球阀主要技术参数
◇气动球阀设计标准
◇气动球阀主要零部件材料
◇气动球阀主要外形及连接尺寸 Q641F
|
GB国标气动球阀尺寸数据
通径 | 英寸 | 压力 (Mpa) | 尺寸(mm) | |||||||||
L | D1 | D2 | D3 | D4 | T | H | n-d |
P |
A | |||
15 | 1/2 | 1.6 2.5 4.0 | 130 | 15 | 46 | 65 | 95 | 14 | 48 | 4-14 | 96 | 145 |
20 | 3/4 | 130 | 20 | 56 | 75 | 105 | 16 | 53 | 4-14 | 96 | 145 | |
25 | 1 | 140 | 25 | 65 | 85 | 115 | 16 | 64 | 4-14 | 115 | 158 | |
32 | 1 1/4 | 165 | 32 | 76 | 100 | 140 | 18 | 71 | 4-18 | 115 | 158 | |
40 | 1 1/2 | 165 | 38 | 84 | 110 | 150 | 18 | 76 | 4-18 | 137 | 177 | |
50 | 2 | 203 | 50 | 99 | 125 | 165 | 20 | 85 | 4-18 | 147 | 196 | |
65 | 2 1/2 | 1.6 | 222 | 65 | 118 | 145 | 185 | 20 | 101.5 | 4-18 8-18 | 165 | 225 |
2.5/4.0 | 241 | 22 | 182 | 273 | ||||||||
80 | 3 | 1.6 | 241 | 80 | 132 | 160 | 200 | 20 | 111.5 | 8-18 8-18 | 182 | 273 |
2.5/4.0 | 283 | 24 | 199 | 304 | ||||||||
100 | 4 | 1.6 | 305 | 100 | 156 | 180 | 220 | 22 | 140 | 8-18 8-22 | 182 | 273 |
2.5/4.0 | 190 | 235 | 24 | 199 | 304 | |||||||
125 | 5 | 1.6 | 356 | 125 | 184 | 210 | 250 | 22 | 183 | 8-18 8-26 | 199 | 304 |
2.5/4.0 | 381 | 220 | 270 | 26 | 221 | 372 | ||||||
150 | 6 | 1.6 | 394 | 150 | 211 | 240 | 285 | 24 | 201 | 8-22 8-26 | 221 | 372 |
2.5/4.0 | 403 | 250 | 300 | 28 | 249 | 439 | ||||||
200 | 8 | 1.6 | 457 | 200 | 266 | 295 | 340 | 24 | 252 | 12-22 12-26 12-30 | 249 | 439 |
2.5 | 502 | 274 | 310 | 360 | 30 | 249 | 439 | |||||
4.0 | 284 | 320 | 375 | 34 | 461 | 280 |
