| 标准 | 国标 |
|---|---|
| 材质 | WCB |
| 工作温度 | 常温 |
| 公称通径 | DN15-300 |
| 规格 | DN15-300mm |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、蒸汽、油品 |
| 用途 | 流量控制 |
| 作用对象 | 电站 |
| 零部件及配件 | 阀体、阀盖、球体、阀杆 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 高山 |
| 型号 | Q41F-16C/25/63 |

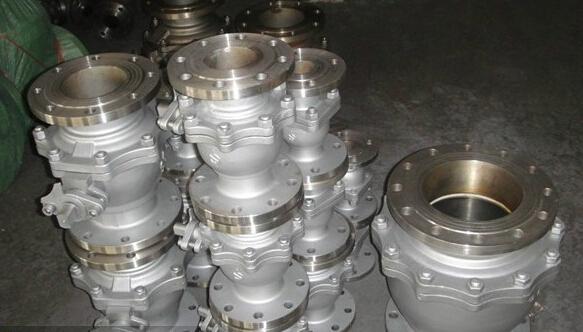

产品介绍：
本阀门适用于工作温度≤200°C的水、蒸汽、油品等介质的管路上做启闭用。
主要性能规范：
型号 | 公称压力 PN | 试验压力 MPa | 适用温度℃ | 适用介质 | |
强度 | 密封 | ||||
Q41F-16C | 16 | 2.4 | 1.8 | ≦200 | 蒸汽、水、油品 |
Q41F-25 | 25 | 3.8 | 2.8 | ||
主要零件材料：
零件名称 阀体、阀盖 球体、阀杆 密封圈、填料 材料 2Cr13 聚四氯乙烯 WCB
主要外形尺寸、连接尺寸及重量：
公称压力 PN 图中符号 公称尺寸 DN 20 25 32 40 50 65 80 100 125 150 200 16 L 140 160 165 180 200 220 250 280 320 360 457 H 105 110 115 122 122 130 142 152 162 182 312 L0 150 150 150 160 160 200 350 350 400 400 800 重量（kg） 4 5 9 10 13 17 20 34 47 51 120 25 L 140 160 165 180 200 220 250 280 320 360 457 H 105 110 115 122 122 130 142 152 162 260 312 L0 150 150 150 160 160 200 350 350 400 400 800 重量（kg） 4 5 9 10 14 15 24 38 52 93 120 63 L 190 216 229 241 250 280 320 360 450 500 H 90 95 112 132 145 169 182 250 302 330 L0 150 190 220 250 270 350 350 600 800 1000 重量（kg） 6 7 13 15 20 22 35 53 69 123
