| 标准 | 国标 |
|---|---|
| 材质 | WCB |
| 工作温度 | 常温 |
| 公称通径 | DN50-250 |
| 规格 | DN50-250mm |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、蒸汽、油品 |
| 用途 | 流量控制 |
| 作用对象 | 电站 |
| 零部件及配件 | 阀体、阀盖、球体、阀杆 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 高山 |
| 型号 | Q341F-16C/25 |

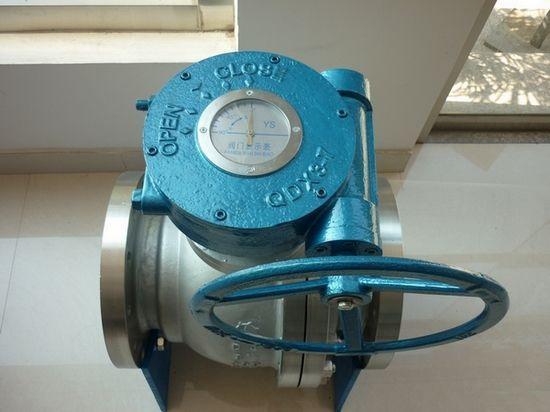

产品介绍：
本阀门适用于工作温度≤200°C的水、蒸汽、油品等介质的管路上做启闭用。
1. 需要旋转90度的操作盒很小的转动力矩就能关闭严密；
2. 完全平等的阀体内腔为介质提供了阻力很小、直通的流道；
3. 球阀的主要特点是本身结构紧凑，易于操作盒维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢、甲烷和乙烯等。
主要性能规范：
型 号 | 公称压力 PN | 试验压力 MPa | 适用温度℃ | 适用介质 | |
强度 | 密封 | ||||
Q341F-16C | 16 | 2.4 | 1.8 | ≦200 | 蒸汽、水、油品 |
Q341F-25 | 25 | 3.8 | 2.8 | ||
主要零件材料：
零件名称 阀体、阀盖 球体、阀杆 密封圈、填料 材料 2Cr13 聚四氯乙烯WCB
主要外形尺寸、连接尺寸及重量：
公称压力 PN 图中符号 公称尺寸 DN 50 65 80 100 125 150 200 16 25 L 200 220 250 280 320 360 457 H 483 613 655
河南省高山阀门有限公司是中国第一批获得生产许可证的生产厂家，对产品设计与供销都采用微机管理。经营产品有：特种阀门、闸阀、排污阀、疏水阀、球阀、减压阀、安全阀、柱塞阀、蝶阀、截止阀等。
如需了解更多详细图片和具体信息，可登录我司网站进行查阅，欢迎大家来电咨询。
