| 材质 | 锻钢 |
|---|---|
| 产地 | 上海 |
| 工作温度 | -29℃～550℃ |
| 公称通径 | NPS1/2~2 |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、蒸汽、油品等 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 性质 | 耐高温 |
| 压力环境 | 高压 |
| 品牌 | 沃茈 |
| 型号 | J61Y |
| 通道位置 | 二通式 |

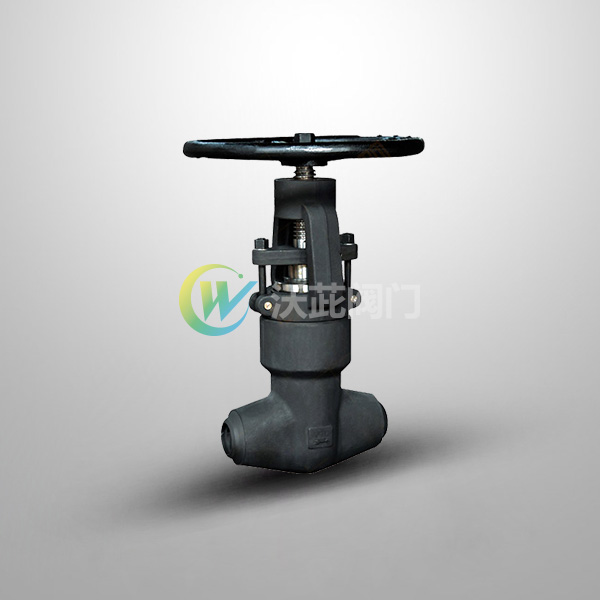

J61Y锻钢自密封截止阀 产品详情J61Y锻钢自密封截止阀
产品概况
产品型号：J61Y
公称通径：NPS1/2"~2"
公称压力：Class150~2500Lb
适用介质：水、蒸汽、油品等
主要材质：A105、A182F22、A182F304、A182F316（L）
适用温度：-29℃～550℃
一、J61Y锻钢自密封截止阀概述：
沃茈阀门生产销售的J61Y锻钢截止阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
二、J61Y锻钢自密封截止阀结构特点：
1、截止阀的设计与制造符合API602和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
2、全径或缩径
3、明杆支架式
4、自定心压板压套式
5、螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6、整体式上密封座
7、承插端符合ASME B16.11
8、螺纹连接端（NPT）符合ANSI/ASME B1.20.1
9、阀瓣可变换为节流型、针型、球型和止回型
三、J61Y锻钢自密封截止阀产品材料：
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304 | A182F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276F316（L） |
| 3 | 阀杆 | A182F6 | A182F304 | A182F304（L） | A182F316（L） |
| 4 | 密封圈 | A182F304L | A182F316L | ||
| 5 | 密封螺母 | A105 | A182F304 | A182F304（L） | A182F316L |
| 6 | 阀盖 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 7 | 销钉 | A276420 | A182F304 | ||
| 8 | 垫圈 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
| 11 | 填料压套 | A2７6420 | A182F304 | ||
| 12 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 13 | 填料压板 | A216WCB | A351CF8 | ||
| 14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
| 15 | 阀杆螺母 | A276 410 | |||
| 16 | 手轮 | A197 | |||
| 17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 油嘴 | 铜 | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
备注：客户需求的其他材质也可采用。密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
四、J61Y锻钢自密封截止阀连接尺寸：
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H（开） | 333 | 333 | 333 | 408 | 408 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
沃茈（上海）有限公司，是一家专业从事阀门及管道配套等产品的设计制造、营销、服务、贸易为一体的新型企业。向规模化、标准化、信息化快速发展。公司技术力量雄厚，生产工艺先进，制造设备精良，检测设备完善，售后服务到位。让客户真正体验到和我们合作安心放心。且建立了较先进的企业管理系统和完善的质量保证体系。
沃茈始终秉承以管理规范为基础以市场需求为导向以保证质量求生存，以客户满意为宗旨，以产品创新促发展”的经营宗旨，追求严格的质量管理，除按照ANSI/ASME、API、ISO、GB/JB、S、DIN、BS等标准制造检验外，还要通过更加严格的企业标准进行检验，同时以具有竟争性的价格满足您的需要。
沃茈主要生产国标美标日标大口径不锈钢铸钢WOCI沃茈茨阀门、球阀、闸阀、截止阀、止回阀、过滤器、减压阀、调节阀、疏水阀、隔膜阀、柱塞阀、旋塞阀、焊接阀门、衬氟阀门、锻钢阀门、陶瓷阀门、锻钢阀门、波纹管阀门系列等。产品适用于石油、天然气、化工、电站、治金、国防、制药等行业与长输管线等工程。 沃茈发展至今承蒙社会各界人士与广大用户的大支持，面对未来的挑战，公司将以全新的经营理念精心塑造独特的企业文化，以更求实的精神、更好的信誉，更高质的产品和更完善的服务奉献给国内外广大客户。 我们始终遵循“追求无止境”和“一切为用户”的经宗，愿以“ 高质价廉、优势互补、互惠互利”的原则，竭诚欢迎国内外新老客户来公司参观指导。与您携手合作，共创辉煌。
