| 压力范围 | CL150～2500 PN10～420MPa |
|---|---|
| 设计规范 | GB/T 12234 |
| 结构长度 | GB/T 12221 |
| 连接法兰 | JB/T 79 |
| 试验与检验 | JB/T 9092 |
| 压力-温度 | GB/T 9131 |
| 产品标识 | GB/T 12220 |
| 材质 | DN32-DN1200 |
| 工作温度 | -29℃～+600℃ |
| 公称通径 | NPS 2～48 DN40～1200mm |
| 外形 | 大型 |
| 用途 | 截止 |
| 主体材料 | 碳钢、不锈钢、合金钢 |
| 品牌 | 沃茈 |
| 型号 | Z941H |
| 加工定制 | 是 |
最终价格以加工定制诉求为准

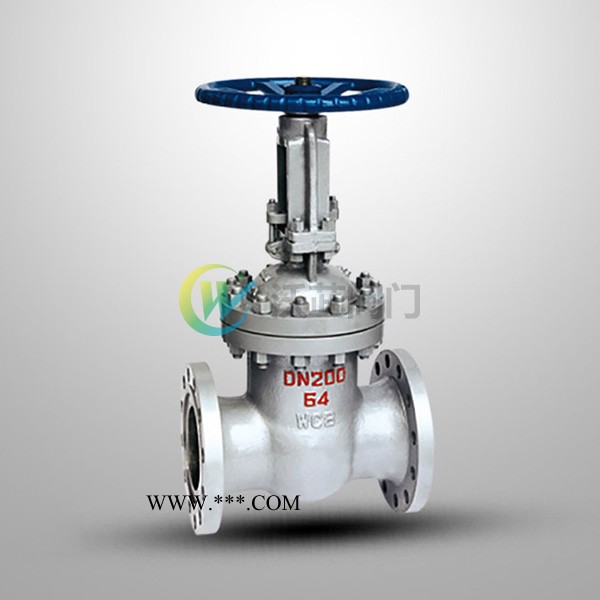

Z941H 大口径电动闸阀
产品概况
产品型号：Z941H
公称通径：DN40~1200mm
公称压力：PN1.6～16.0MPa
工作温度：≤-29℃～550℃
主要材质：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
适用介质：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等
操作方式：手动、齿轮传动、电动、气动等
连接端尺寸：GB/T12221、JB79
检验与试验：JB/T9092
一、Z941H 大口径电动闸阀主要用途
沃茈阀门生产销售的 Z941H大口径电动闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、Z941H 大口径电动闸阀应用规范
| 设计与制造 | GB/T12234 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
三、Z941H 大口径电动闸阀结构与特点
1、选材考究，符合国内外相关标准，材料的全面质量高。 2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。 6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
四、Z941H 大口径电动闸阀主要零件材料及主要用途
| 阀体 | 阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) |
|---|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCr5MO | ZGlCr5M0+ Stellite12 | 1Crl8Ni9+ Stellite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
| ZGlCrl8Ni9Ti | 1Crl7Ni2 | 1Crl8Ni9+ Stellite6 | 1Crl8Ni9Ti | PTFE | 硝酸类、碱类 | 200 | |
| ZG00Crl7Nil4M02 | 316L+ Stellite12 | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 | |
五、Z941H 大口径电动闸阀主要外形尺寸
| 凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I | 1.6MPa | ||||||||
| DN | L | D | D1 | D2 | b | Z-φd | H | 电装型号 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 595 | DZW10 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-φ18 | 653 | DZW10 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-φ18 | 665 | DZW10 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-φ18 | 725 | DZW15 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-φ18 | 787 | DZW20 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-φ18 | 934 | DZW20 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-φ23 | 955 | DZW20 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-φ23 | 1105 | DZW30 | |
| 250 | 450 | 405 | 335 | 320 | 30 | 12-φ25 | 1343 | DZW30 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-φ25 | 1516 | DZW45 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-φ25 | 1678 | DZW90 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-φ30 | 1849 | DZW120 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-φ30 | 1937 | DZW120 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 20-φ34 | 2234 | DZW180 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 20-φ41 | 2432 | DZW250 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 24-φ41 | 2489 | DZW250 | |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 24-φ41 | 2643 | DZW350 | |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-φ41 | 2935 | DZW500 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-φ48 | 3410 | DZW500 | |
| 1200 | 1300 | 1485 | 1390 | 1325 | 58 | 32-φ54 | 3850 | DZW500 | |
